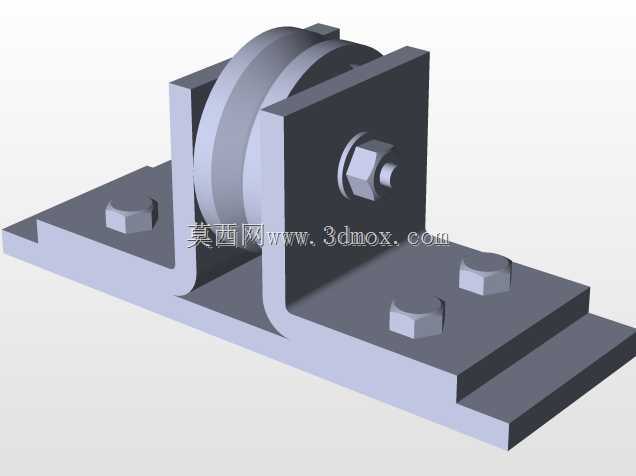

在车间物料周转台车、轻型自动化输送线旁置导向机构、小型仓储移动货架的行走端,这类带一体式安装底座的槽型滚轮支撑结构是极为常见的承重行走部件,不同于直接嵌入架体的悬臂式滚轮,该组件通过折弯成型的U型支架将滚轮完全包覆在支撑区间内,两侧立板对滚轮轮轴形成双向支撑,相比单侧悬臂的轮组结构,抗侧向倾覆的能力提升明显,尤其适配需要频繁启停、存在小幅侧向冲击力的移动工况。从实际使用场景来看,这类支撑组件常配套在需要沿固定轨道行走的轻型移动设备上,槽型滚轮的轮缘可以卡在角钢或者轻型方轨的侧边,避免行走过程中出现脱轨偏移,部分无轨使用的场景下,也可以将滚轮更换为平轮面结构,直接在硬化地面行走,底座上预留的四个螺栓安装孔,
可以直接通过外六角螺栓固定在设备底部的承力梁上,不需要额外加工焊接支架,大幅降低现场装配的工作量。设计这类支撑结构时,首先要明确单组组件的额定承重载荷,轮轴的直径需要根据承重需求做剪切强度校核,避免长期受载出现轮轴弯曲变形,滚轮的材质通常根据使用环境选择,普通室内干燥环境用尼龙或者POM材质即可,运行噪音小且不会划伤地面,有油污或者潮湿的工况则选用钢制滚轮,表面做镀锌或者发黑处理提升防锈能力,U型支架的板材厚度需要匹配承重等级,折弯处的圆角半径不能过小,避免折弯过程中出现应力集中开裂的问题,底座的安装孔位需要做沉台设计,让螺栓头完全沉入板件内部,不会突出底面影响安装的贴合度。安装边界方面,
组件的整体高度决定了设备底部离地面的净空距离,设计选型时需要提前核算底座安装面到滚轮最下沿的垂直距离,避免设备底部剐蹭地面或者轨道凸起,两侧立板的间距需要和滚轮的宽度预留0.5到1毫米的装配间隙,既不能间隙过大导致滚轮轴向窜动明显,也不能间隙过小导致滚轮转动卡滞,轮轴和两侧立板的连接可以采用过盈配合加端部螺母锁紧的方式,防止长期运行后轮轴出现转动松脱,滚轮内孔需要配套自润滑轴承或者铜套,减少转动过程中的摩擦阻力,不需要频繁加注润滑脂也能长期稳定运行。在实际的结构优化过程中,还可以在U型支架的立板和底座之间增加三角加强筋,进一步提升支架的抗变形能力,尤其是承重超过50公斤的单组轮组,

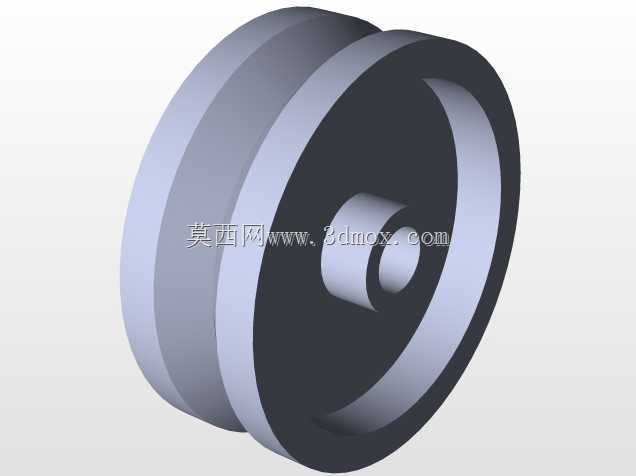

加强筋可以有效避免支架受载后立板向外张开导致轮轴脱落的问题,滚轮的轮槽深度需要匹配所用轨道的侧边高度,槽深过浅容易脱轨,槽深过细则会增加滚轮的加工成本,还可能出现轮槽和轨道卡滞的情况。这类支撑组件的结构并不复杂,但每个尺寸的设计都直接影响实际使用的稳定性,很多现场出现的轮组卡滞、脱轨、支架变形问题,本质上都是设计阶段没有结合实际工况校核细节尺寸导致的,建模过程中需要重点关注各个配合面的公差设置,安装孔的位置度公差需要控制在合理范围,避免现场安装时出现孔位对不上的情况,轮轴和滚轮的同轴度公差也需要明确标注,保证滚轮转动顺畅无偏摆。
