方梁结构静态模拟分析参考样例

　　在通用机械结构设计环节，梁类构件的静态力学性能验证是方案落地前不可跳过的核心步骤，这类构件广泛应用于设备机架、输送支撑框架、工装承载台等场景，日常承受设备自重、工件载荷、运行振动带来的持续作用力，一旦刚度或强度匹配不足，很容易出现结构变形超限、焊缝撕裂、连接失效等问题，直接影响整套设备的运行精度与使用寿命。这个样例针对方梁类构件的静态模拟全流程做了可复用的操作演示，覆盖了从模型导入到结果输出的关键节点，能帮结构工程师快速理清仿真操作中的常见误区。

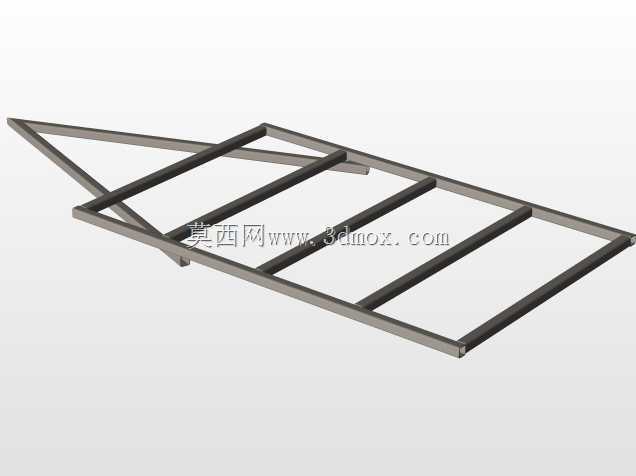

　　做梁类结构仿真时，很多工程师容易在模型处理环节踩坑，最常见的问题是直接用带圆角、工艺孔的原始实体模型划分网格，不仅会大幅增加计算量，还容易在细小特征处出现网格畸变，导致计算结果不收敛。这个样例里给出的处理逻辑很有参考价值：第一步先对非承载区域的细小工艺特征做简化，将不影响整体受力的倒角、安装小孔做抑制处理，把方梁的受力主体作为计算核心；第二步针对梁构件的受力特性，可根据计算需求切换实体梁与壳单元的计算模式，针对初步方案验证阶段，用壳单元或者梁单元可以把计算效率提升数倍，等方案定型后再切换实体单元做精细校核，能大幅缩短迭代周期。

　　载荷与约束的施加是静态模拟结果是否可信的核心，很多新手做仿真时容易出现约束过度或者载荷施加位置错误的问题，比如把固定约束直接加在整个梁面上，或者把集中载荷均匀分摊到整个构件表面，得出的结果和实际受力偏差极大。这个样例里清晰演示了点载荷在梁面上的施加方式，针对方梁框架的实际安装场景，在底部安装脚位施加符合实际工况的固定约束，对应实际安装时的膨胀螺栓固定或者焊接连接边界，同时在梁的实际承载点位施加对应量级的集中载荷，还原工件放置、设备压载的真实受力状态，避免出现仿真与实际工况脱节的问题。

　　连接处理是框架类结构仿真的另一大难点，方梁框架大多采用焊接或者螺栓拼接的方式组装，很多工程师做仿真时直接把所有构件做绑定接触，忽略了连接缝隙、接触刚度对结果的影响，尤其是承受交变载荷的框架，连接位置恰恰是应力集中的高发区域。这个样例里演示了接缝重新计算的操作逻辑，针对梁与梁的拼接位置，根据实际连接工艺设置对应的接触属性：焊接位置采用绑定接触模拟焊缝的刚性连接，螺栓连接位置设置摩擦接触并施加对应预紧力，能更精准还原连接位置的应力分布，提前识别焊缝开裂、螺栓滑牙的潜在风险。

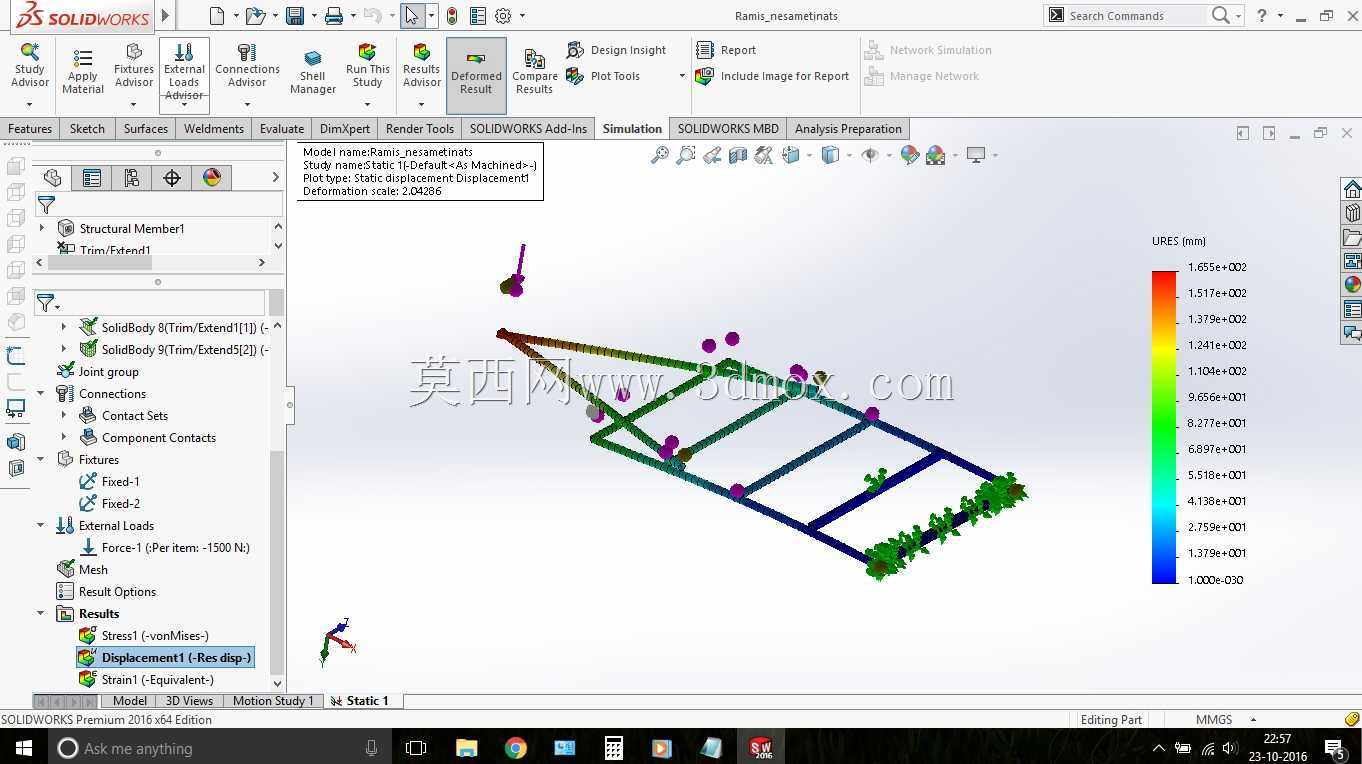

　　从结果判读的角度，这个样例输出的位移云图与应力云图可以作为结果校验的参考，正常工况下方梁框架的最大位移量需要控制在跨度的千分之一以内，才能保证安装在框架上的设备运行精度不会受结构变形影响，最大应力值需要低于材料屈服强度的60%，预留足够的安全系数应对突发的冲击载荷。很多工程师做仿真时只看最大应力数值，忽略了应力集中的位置，如果最大应力出现在约束点或者载荷施加的尖角位置，大多是网格畸变或者约束设置错误导致的虚假应力，需要重新调整模型与边界条件，不能直接把这个数值作为结构优化的依据。

　　在实际工程应用中，这类静态模拟样例可以直接复用到各类方梁框架的设计验证中，比如小型设备的底架、输送线的支撑梁、工装夹具的承载框架，只需要根据实际的外形尺寸调整梁的截面参数、跨度与载荷大小，就能快速得出可信的仿真结果，不需要从零开始搭建仿真流程。针对安装边界的确认，需要在建模前就核对现场的安装点位尺寸，预留足够的安装操作空间，避免框架加工完成后出现现场无法安装的问题，方梁的截面选型也可以结合仿真结果做优化，在满足刚度强度要求的前提下尽量选用壁厚更薄的型材，降低整体结构的重量与材料成本。
