分体式双轴承支撑安装座结构设计

项目分类:轴承座 发布时间:2021-12-19 ID:458589
  • 分体式双轴承支撑安装座结构设计
  • 分体式双轴承支撑安装座结构设计
  • 分体式双轴承支撑安装座结构设计
  • 分体式双轴承支撑安装座结构设计
  • 分体式双轴承支撑安装座结构设计

  在常规的带式输送机、小型机床进给机构、轻工包装线的动力传输段,经常会遇到两根平行传动轴需要近距离固定支撑的工况,若采用两个独立轴承座分别安装,不仅要反复校准两轴的平行度,占用的安装空间也会更大,长期运行后受振动影响还容易出现两轴位置偏移,导致传动带或啮合齿轮出现偏磨,这套双轴承支撑组件正是针对这类场景开发的集成式支撑结构。

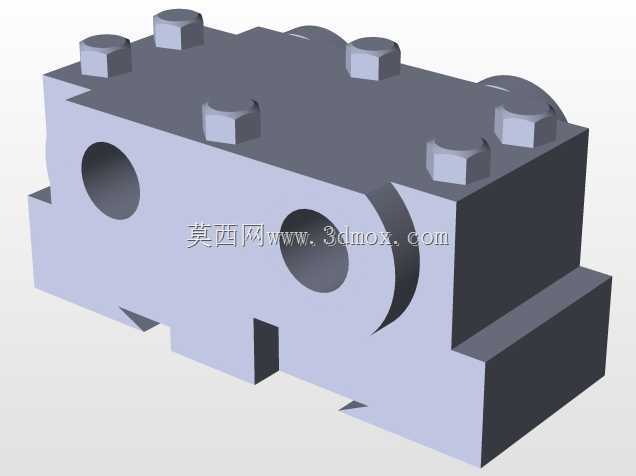

  从实际使用的功能来看,这个组件将两个平行轴的轴承安装位集成在同一个基座本体上,两个安装孔的中心距在基座加工时就通过镗床一次装夹完成精加工,从加工源头就保证了两轴的平行度公差,省去了现场安装时反复打表校准的步骤,也避免了分体安装时的累计误差。基座顶部设置了六组内六角螺栓锁紧位,对应上盖的压紧结构,装配时可以将嵌入安装孔的轴承外圈完全压紧,防止轴承在高速转动时出现外圈跟转、轴向窜动的问题,轴承孔内侧预留了挡圈槽位,可以根据使用的轴承类型选配孔用弹性挡圈,进一步限制轴承的轴向位移,适配不同转速、不同载荷的传动需求。

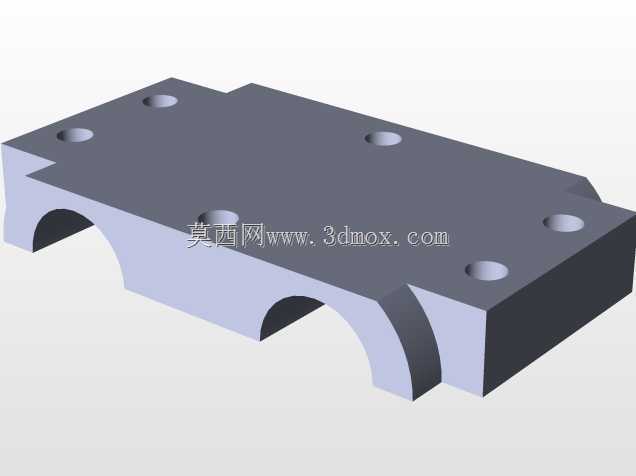

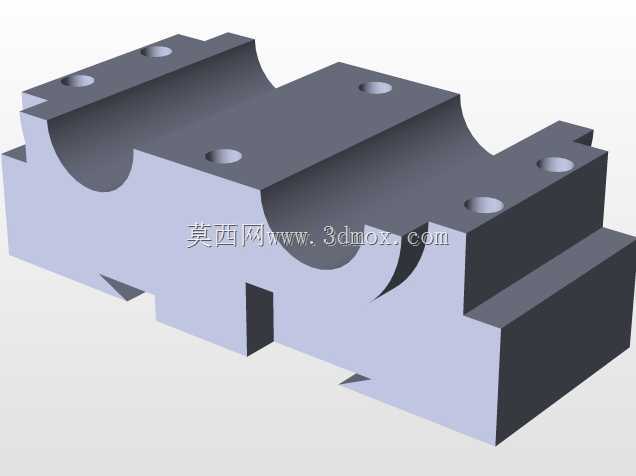

  设计思路上,这个组件没有采用复杂的一体铸造后全加工的方案,而是采用基座加上盖的分体式结构,一方面降低了铸造时的造型难度,避免深孔位置出现砂眼、缩松的铸造缺陷,另一方面也方便后期的轴承拆装维护,更换轴承时不需要将整个基座从设备机架上拆下,只需要松开顶部的锁紧螺栓取下上盖,就可以直接将轴连带轴承一起取出,大幅降低了设备维护的停机时间。基座底部设计了带定位缺口的安装法兰,安装时可以先将基座卡在机架的定位凸台上完成预定位,再通过底部的安装螺栓完成锁紧,定位缺口的尺寸和机架凸台采用小间隙配合,能避免锁紧螺栓受横向剪切力,提升连接的可靠性。

  安装边界方面,这个组件的两个轴承孔为同直径规格,适配常用的深沟球轴承安装,孔的端面预留了密封件安装槽,可以加装毡圈油封或者骨架油封,防止传动部位的润滑油泄漏,同时阻挡外界的粉尘、切削液进入轴承内部,延长轴承的使用寿命。基座的侧面没有多余的突出结构,整体轮廓为规整的矩形块,在设备上布置时不会和周边的传动轮、张紧机构产生干涉,顶部的螺栓沉孔深度经过核算,锁紧螺栓完全拧入后螺栓头不会高出上盖表面,不会对周边的管线、运动部件造成刮碰。基座的壁厚经过载荷校核,在承受两根轴传递的额定径向载荷时,基座的变形量控制在轴承允许的同轴度误差范围内,不会因为基座变形导致轴承卡滞、过早失效。

  在实际选型适配时,这个组件可以直接替换原有两个独立轴承座的安装方案,不需要改动原有传动轴的长度和传动轮位置,只需要在机架上加工对应定位缺口的安装面即可,适配的轴径范围覆盖常规轻工设备、小型输送设备的传动轴尺寸,既可以用于水平布置的平行轴传动,也可以通过调整安装面的方向用于垂直布置的双轴支撑场景,轴承孔的加工精度达到IT7级,能够满足中高速传动的支撑精度要求,基座材质采用常用的灰铸铁材质,具备良好的减振性能,能够吸收传动轴转动时产生的振动,降低设备运行的噪音。
