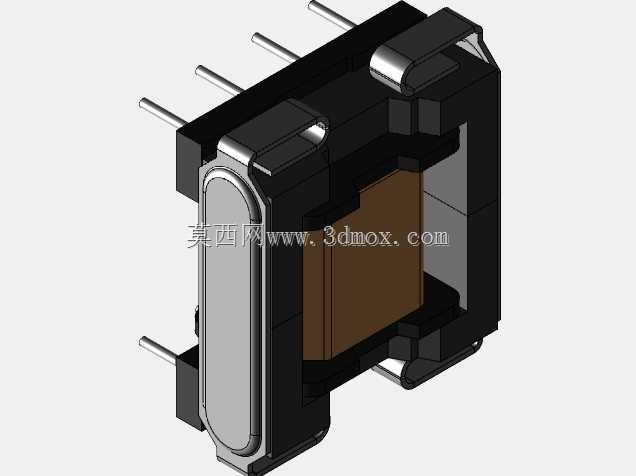

EFD型卧式直插铁氧体变压器结构

　　在小功率开关电源、低压直流供电的工控辅助电源、消费类电子适配器的电路设计中，这类EFD扁平型铁氧体变压器是隔离变压、能量耦合的核心磁性元件，尤其适合对整机厚度有约束的薄型电源场景，比如平板类设备内置电源、桌面式超薄适配器、LED驱动电源的隔离变压环节，相比传统EE型磁芯变压器，EFD结构的扁平磁芯能有效压缩垂直安装方向的高度，适配薄型化设备的内部堆叠需求。

　　从结构设计逻辑来看，这款变压器采用卧式直插安装方式，两侧伸出的金属引脚直接对应PCB板上的安装孔位，引脚间距遵循常规小功率磁性元件的通用排布规范，焊接后可同时实现电气连接与机械固定，无需额外加装固定支架就能满足常规消费电子、工控板卡的抗振动要求。磁芯部分采用锰锌铁氧体材质，闭合磁路的E型扁平磁芯搭配配套的塑料骨架，骨架中部的绕线窗口预留了足够的安全绝缘距离，初次级绕组之间可通过增加绝缘胶带、挡墙的方式满足安规要求的爬电距离与电气间隙，避免高压侧与低压侧之间出现击穿风险。

　　实际选型应用中，这类结构的变压器通常覆盖几瓦到几十瓦的功率传输范围，磁芯的有效截面积决定了单款产品可承载的最大功率，设计时需要根据开关频率、输入输出电压参数计算所需的绕组匝数，同时匹配对应线径的漆包线，确保额定工作电流下绕组温升控制在允许范围内。骨架两侧的金属卡扣结构用于夹紧配对的两片磁芯，避免磁芯结合面出现气隙过大导致的电感量偏移，生产装配时可在磁芯结合面涂抹少量导磁胶进一步固定磁芯，降低工作时的磁致伸缩噪音。

　　安装边界方面，这款卧式结构的变压器在PCB上的投影轮廓为矩形，引脚伸出长度匹配常规1.6mm厚度PCB的波峰焊工艺要求，插入PCB后引脚露出板面的长度控制在2-3mm，既保证焊接可靠性，也不会因引脚过长占用板面对侧的元件安装空间。垂直方向的总高度相比同功率EE型变压器降低约30%，在对内部空间高度敏感的电源设计中，能有效减少整机外壳的凸起高度，适配薄型化的产品外观设计需求。

　　从电路功能实现角度，铁氧体磁芯的高频损耗特性适配几十kHz到上百kHz的常规开关电源工作频率，相比硅钢片铁芯的工频变压器，这类高频铁氧体变压器能在相同功率下大幅缩小体积与重量，是开关电源替代传统线性电源的核心支撑元件。绕组绕制时通常将初级绕组绕制在靠近骨架内侧的位置，次级绕组绕制在外侧，中间通过绝缘层隔离，部分需要多组输出的场景可在骨架上绕制多个独立次级绕组，对应不同的输出电压等级，满足电路中不同模块的供电需求。

　　结构细节上，骨架采用耐高温的工程塑料注塑成型，可承受波峰焊时的高温冲击不会出现变形，引脚采用镀锡铜质材料，具备良好的可焊性与导电性能，磁芯表面做了绝缘氧化处理，避免与周边金属元件出现短路风险。日常设计选型时，除了确认功率参数、引脚排布匹配之外，还需要注意变压器在PCB上的安装位置远离易受磁场干扰的敏感元件，比如霍尔传感器、高精度采样电阻等，避免漏磁影响电路的正常工作。
