EP13型插针式小型电子变压器结构设计

　　在小功率开关电源、工控信号采样回路、消费类电子主板的供电模块里，这类EP型磁芯结构的变压器是出镜率极高的被动元件，和传统EI型、EE型磁芯的变压器相比，EP13的磁芯闭合结构能更好地约束漏磁路径，在板载高密度布线的场景下，能大幅降低磁路外泄对周边敏感器件的电磁干扰，尤其适合对EMC指标有严格要求的低压直流供电回路设计。

　　从实际使用的角度看，这类变压器的核心功能是实现初次级绕组的电气隔离、电压幅值变换，部分场景下也会承担信号耦合、阻抗匹配的作用，比如在小功率AC-DC模块里，它负责将高压侧的脉动直流通过绕组耦合传递到低压侧，配合外围整流滤波电路输出稳定的低压直流，给主控芯片、传感单元等低压负载供电；在信号采样回路里，它可以实现强弱电侧的电气隔离，避免高压侧的共模干扰串入低压控制回路，损坏后级的半导体器件。

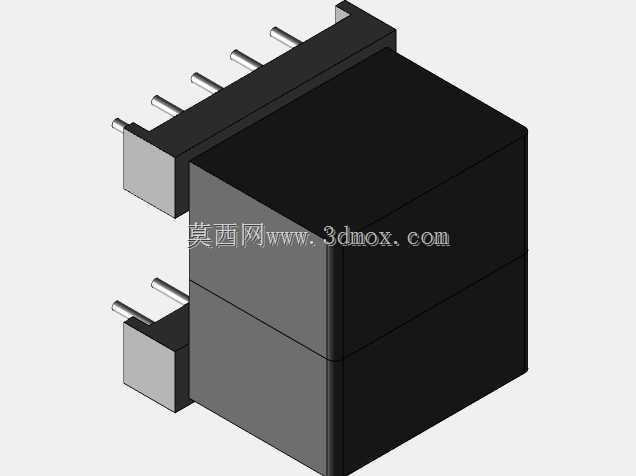

　　做这个结构的三维建模时，首先要优先匹配PCB安装的边界约束：插针的排布严格遵循行业通用的EP13骨架针脚间距规范，同侧相邻插针的中心距保持2.54mm的标准网格间距，两侧插针组的跨距匹配磁芯骨架的安装定位尺寸，插针的伸出长度控制在3.2-3.5mm区间，刚好适配1.6mm板厚的FR4板材波峰焊或回流焊的吃锡深度要求，不会因为插针过长导致焊接后针脚突出PCB背面过多，占用板下的装配空间，也不会因为插针过短导致焊接浸润面积不足，出现虚焊、脱焊的可靠性问题。

　　磁芯部分采用分体式对接结构，上下两个E型磁芯的中柱对接面做了平整度约束，装配时在对接面预留0.1mm以内的气隙调整空间，方便根据实际电感量的需求选配气隙垫片，避免磁芯在大电流工况下出现饱和。绕组区域的骨架挡墙高度做了精准控制，初次级绕组之间的挡墙厚度满足安规要求的爬电距离，在输入输出压差不超过250VAC的场景下，不需要额外加绝缘挡片就能满足基本绝缘的安规要求，能减少生产环节的物料种类和装配工序。

　　外形结构上，整体采用方正的立方体轮廓，没有多余的外凸结构，磁芯外侧的包胶区域预留了铜箔屏蔽层的缠绕空间，当需要做共模屏蔽时，可以直接在磁芯外围缠绕一层接地铜箔，不需要额外调整骨架的外形尺寸。两侧的插针定位凸台做了微小的倒角处理，在插件装配时能起到导向作用，方便自动插件机的吸嘴抓取定位，也能避免人工插件时凸台边缘刮伤PCB表面的阻焊层。

　　建模过程中对所有配合面做了公差约束：磁芯和骨架的配合间隙控制在0.05-0.1mm之间，既不会因为间隙过大导致磁芯装配后出现松动晃动，也不会因为间隙过小导致生产时磁芯压入骨架出现开裂。插针和骨架针孔的配合采用过盈配合设计，过盈量控制在0.02-0.03mm，保证插针压入骨架后能承受5N以上的轴向拉力，不会在焊接或运输过程中出现针脚移位、脱落的问题。

　　在实际选型应用时，这个结构的变压器可以覆盖1-5W的功率传输需求，适合用在智能电表的辅助供电模块、小型路由器的电源板、工业传感器的隔离供电单元等场景，相比同功率等级的其他磁芯结构，EP13的整体占用PCB面积更小，磁屏蔽性能更优，在高密度布板的紧凑型设备里能有效节省板上空间，同时降低EMI整改的物料成本。建模时还原了所有装配细节，包括磁芯对接处的合模线、插针根部的圆角、骨架表面的脱模斜度，完全匹配实际量产零件的结构特征，导入装配环境后可以直接做干涉检查、PCB布局匹配验证，不需要再做额外的结构修整。
