端磨机配套磨头收纳套装结构设计

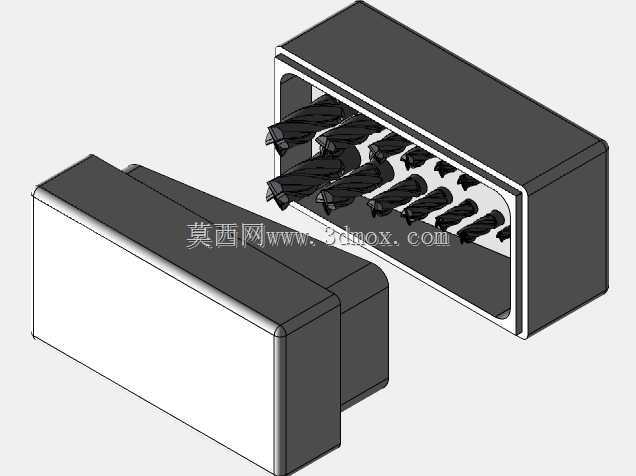

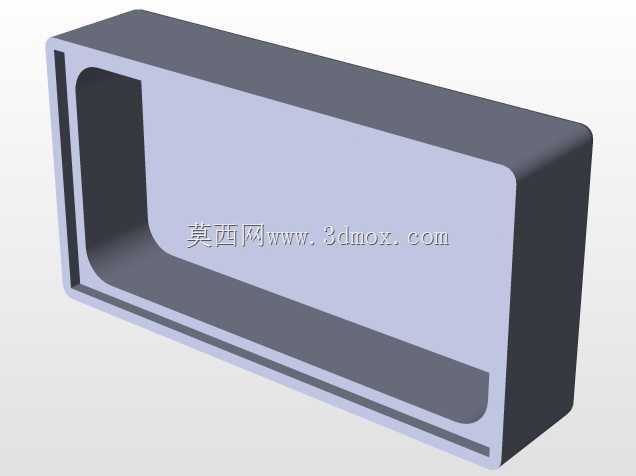

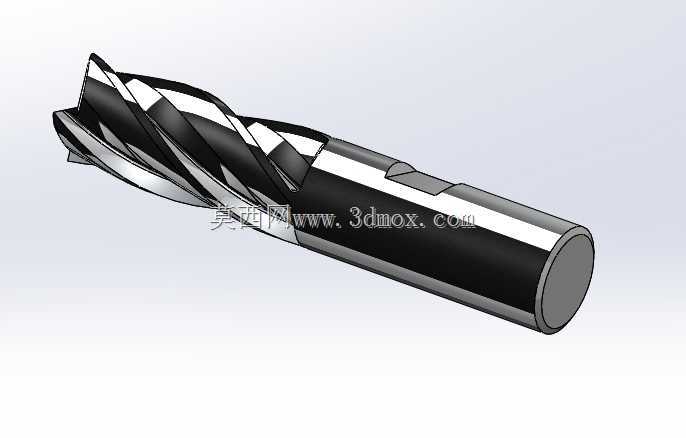

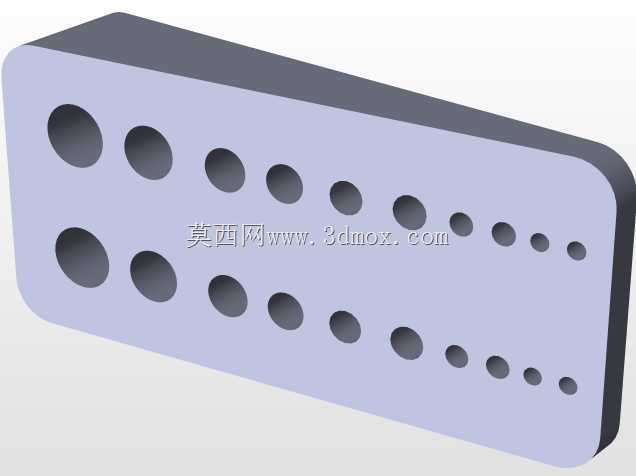

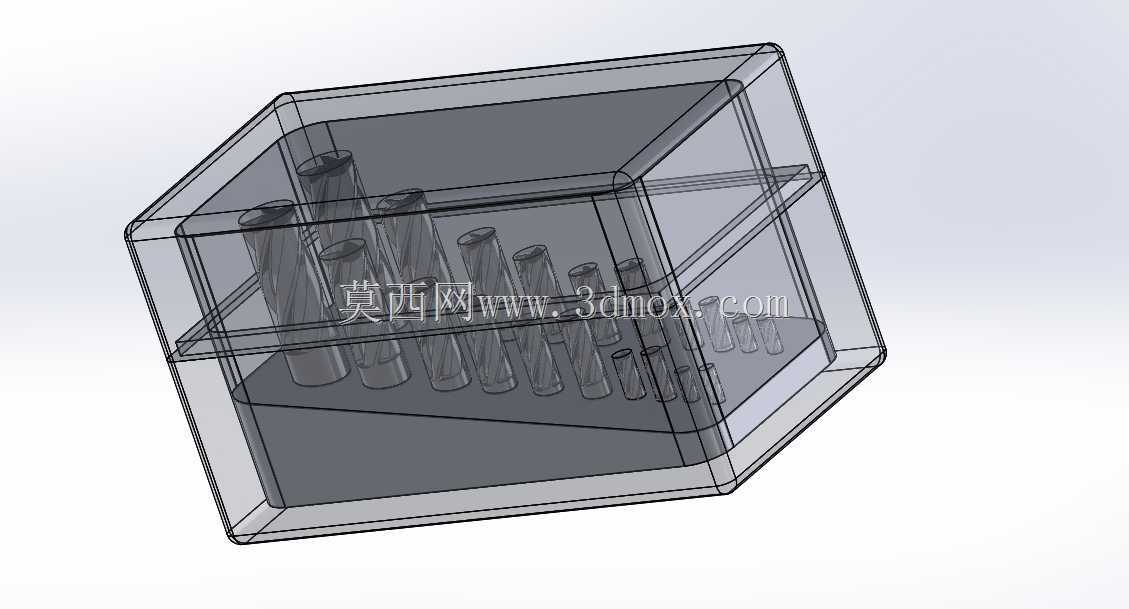

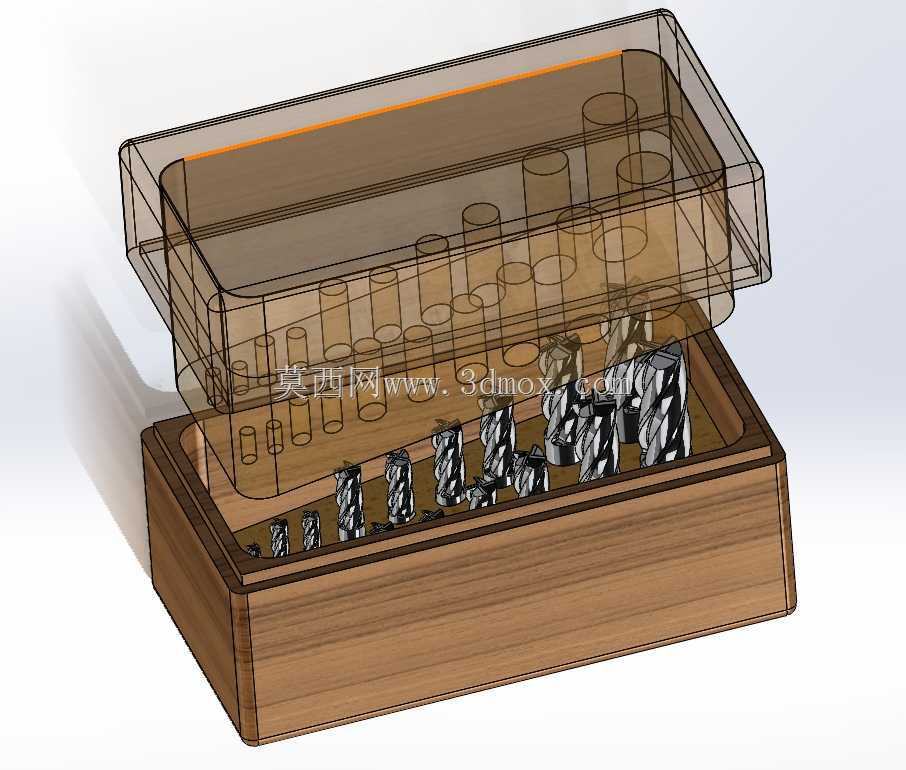

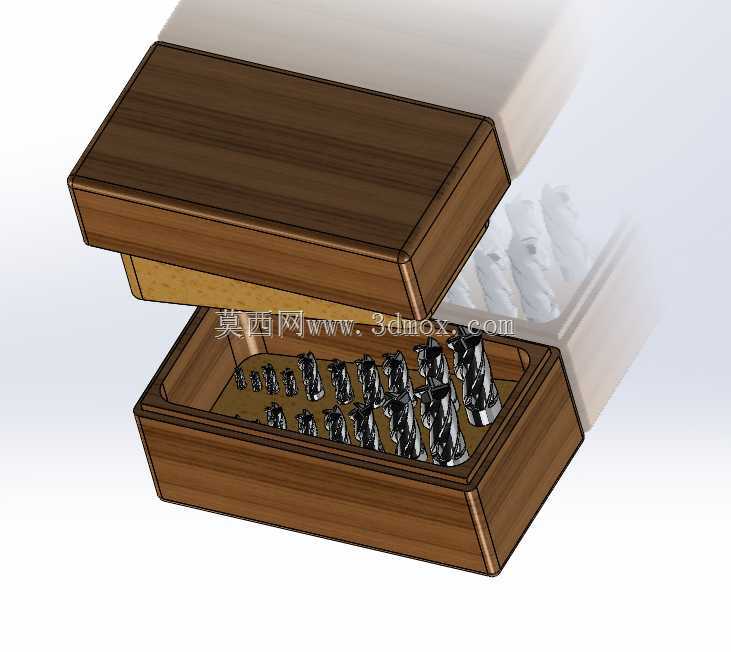

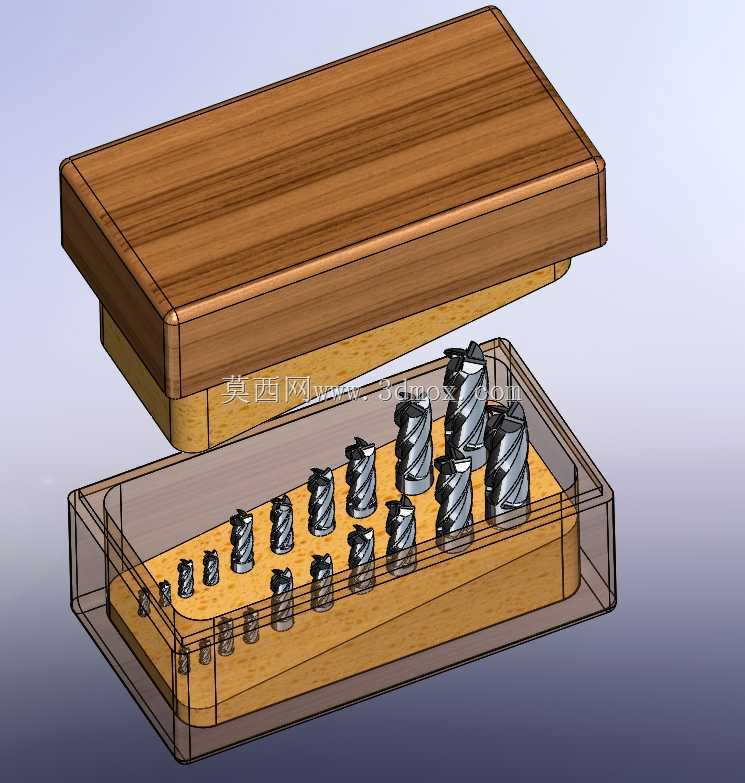

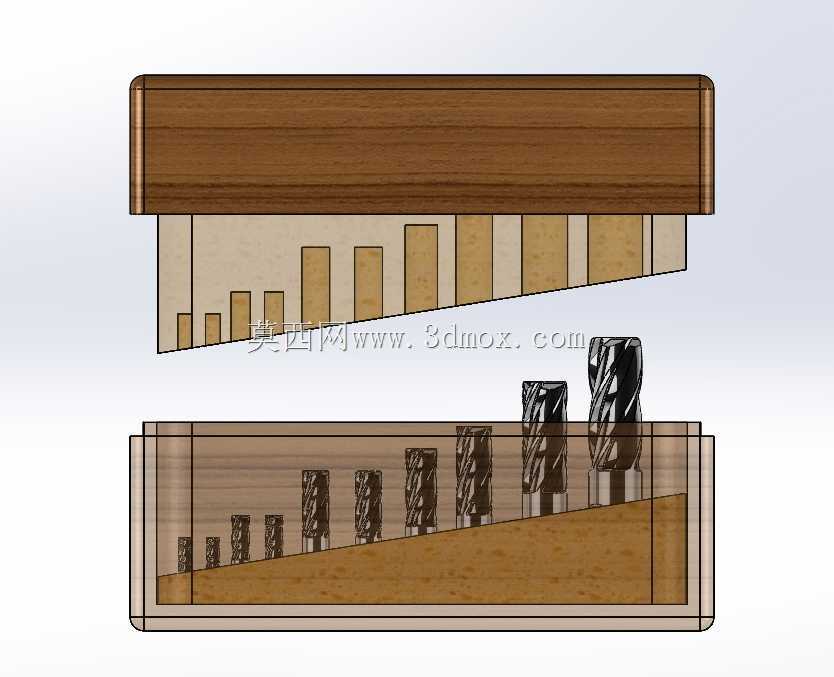

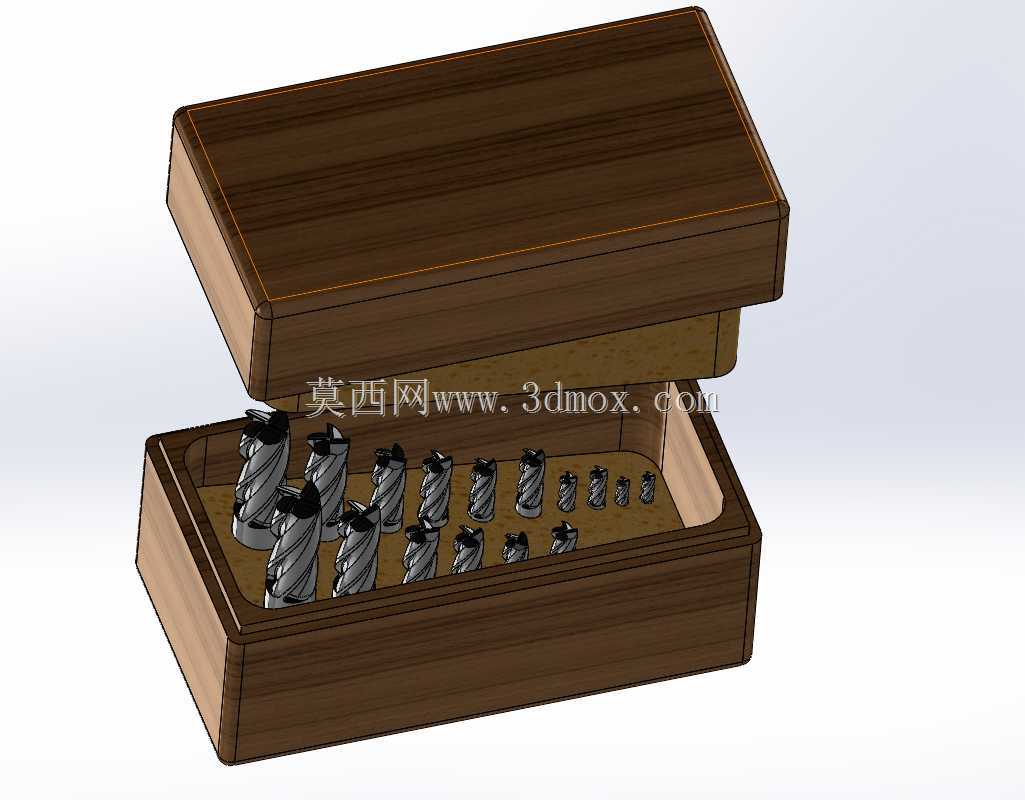

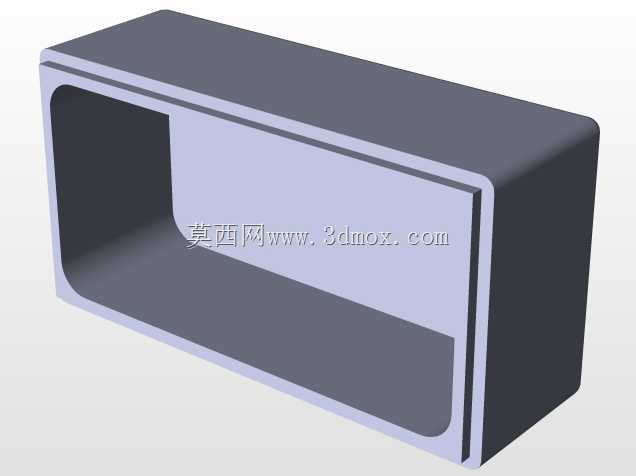

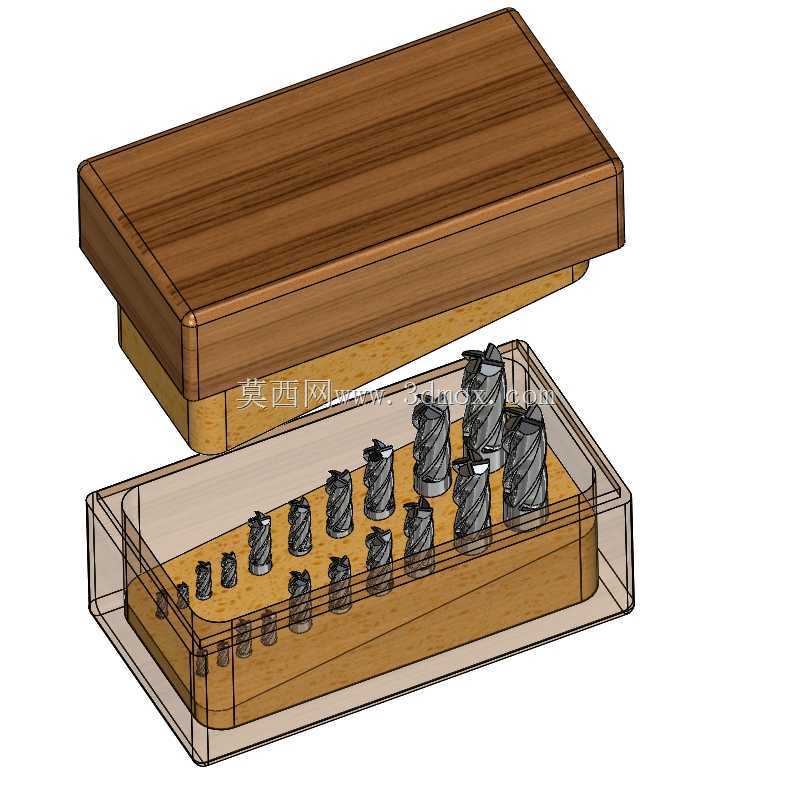

　　在机加工车间的刀具管理场景中，端磨机所用的各类硬质合金磨头属于高频损耗、规格繁杂的易耗工装，以往零散存放的磨头常出现刃口磕碰、规格混杂、取用耗时的问题，这套磨头收纳套装正是针对车间现场刀具存储的实际痛点完成的结构设计。整套结构分为木质底座与透明上盖两部分，底座采用实木铣削成型，内部按照不同直径、不同刃型的磨头柄部尺寸加工出对应深度的定位孔，每一个孔位的直径与对应磨头的柄部采用H7/h6的间隙配合，既可以保证磨头插入后不会因车间日常的设备振动出现歪斜倾倒，也能让操作人员单手即可完成取放动作，不需要额外的卡扣固定。上盖采用透明工程塑料注塑成型的半透明结构，闭合后与底座的上沿采用止口配合，配合面预留0.2mm的密封间隙，

　　既可以阻挡车间内的磨削粉尘、切削液雾进入盒内污染磨头刃口，也能让操作人员不用开盖就快速识别盒内剩余的磨头规格，减少无效开盖动作。从安装边界来看，整套收纳盒的外形尺寸适配车间常用的工具柜抽屉内部空间，放置后不会与抽屉内的其他扳手、量具等工具产生干涉，底座底部预留了3mm的防滑垫安装槽，粘贴防滑橡胶垫后即使放置在倾斜的工作台面上也不会出现滑移。设计过程中优先考虑了现场使用的容错性，所有孔位的排布按照磨头的直径从大到小依次排列，大规格磨头对应的孔位深度更深，匹配大磨头更长的柄部尺寸，避免出现大磨头放入后顶起上盖的问题，小规格磨头的孔位深度控制在柄部长度的三分之二位置，既保证定位稳定性，也能让磨头的刃部完全处于盒体内部空间，

　　不会与上盖内壁产生接触磕碰。上盖的侧壁做了1.5度的拔模斜度，既方便后续如果采用批量注塑工艺生产时的脱模作业，也能让开盖时的握持手感更贴合人手的指腹弧度，不需要额外设计抠手槽就能轻松掀开上盖。在实际的端磨作业场景中，操作人员完成磨头更换后，可以直接将换下的旧磨头插入对应孔位，新磨头取用的时候不需要在一堆零散磨头里翻找，单套收纳盒可以覆盖日常端磨作业常用的12种不同规格的柱形、锥形硬质合金磨头，满足单台端磨机一周以上的磨头耗材储备需求。盒体的木质底座侧面做了圆角过渡处理，避免日常取放时锋利的边角刮伤操作人员的手部，上盖的透明材质选用抗冲击的PC材质，即使不慎从1米高的工作台面掉落也不会出现碎裂的情况，适配车间复杂的作业环境。

　　孔位之间的壁厚控制在5mm，既保证了底座整体的结构强度，不会因为频繁插拔磨头出现孔壁开裂的问题，也尽可能压缩了整套收纳盒的整体外形尺寸，减少对工作台面或者工具柜空间的占用。不同于常规的通用刀具收纳盒，这套结构专门针对端磨机磨头的尺寸特点做了定制化的孔位排布，没有预留多余的无效空间，每一个孔位都对应实际生产中常用的磨头规格，不会出现孔位尺寸与常用磨头不匹配导致的空间浪费。上盖与底座闭合后整体的高度控制在120mm以内，叠放时上层盒体的底部可以嵌入下层盒体上盖的定位凹槽内，多套叠放存储时不会出现滑移倾倒的问题，适合车间耗材库的批量存储管理。在日常的端磨加工作业中，磨削产生的金属细屑很容易附着在磨头的刃部，这套收纳盒的孔位底部预留了1mm的沉孔空间，磨头带入的少量细屑会落入沉孔内，不会卡在孔壁与磨头柄部之间导致磨头插拔卡滞，日常清理时只需要将盒体倒置轻敲底部，就可以将沉孔内积攒的细屑倒出，维护过程十分简便。
