机夹式可转位粗镗刀杆结构三维设计

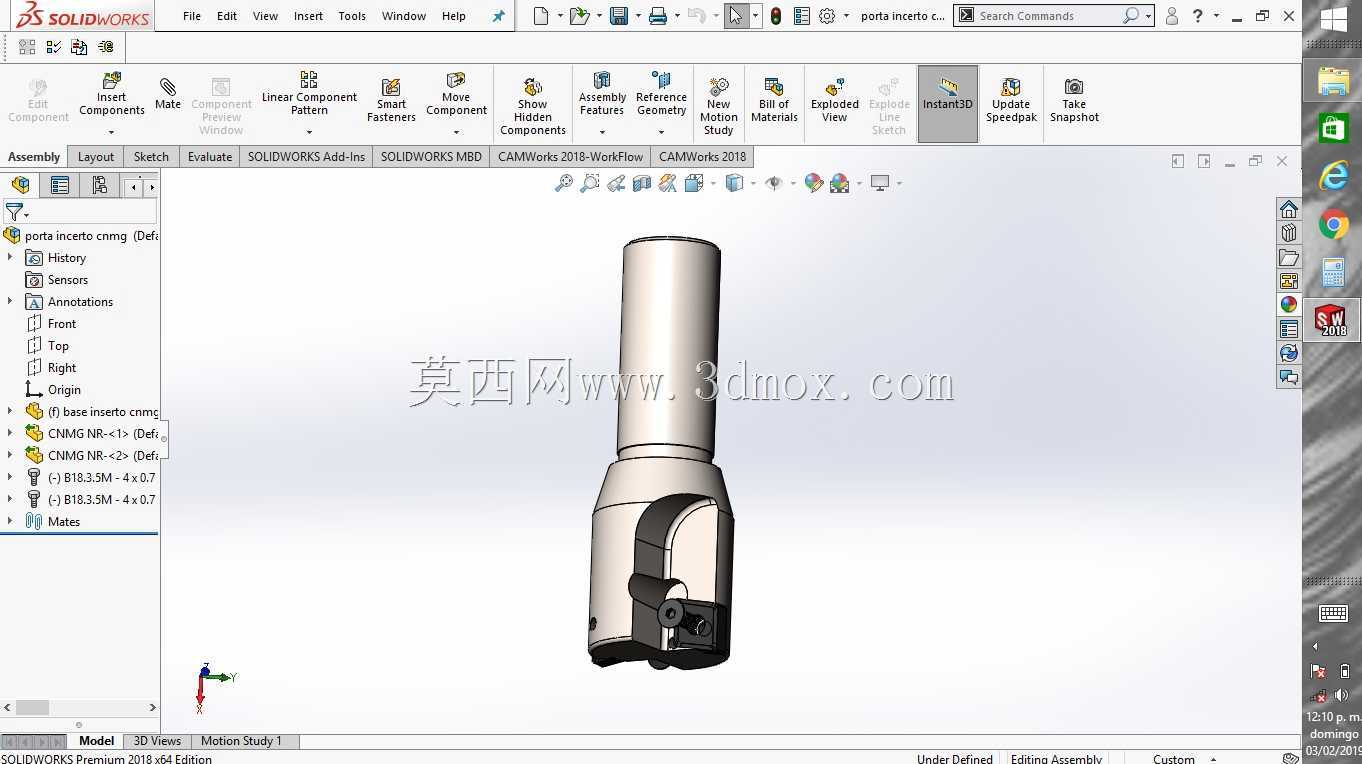

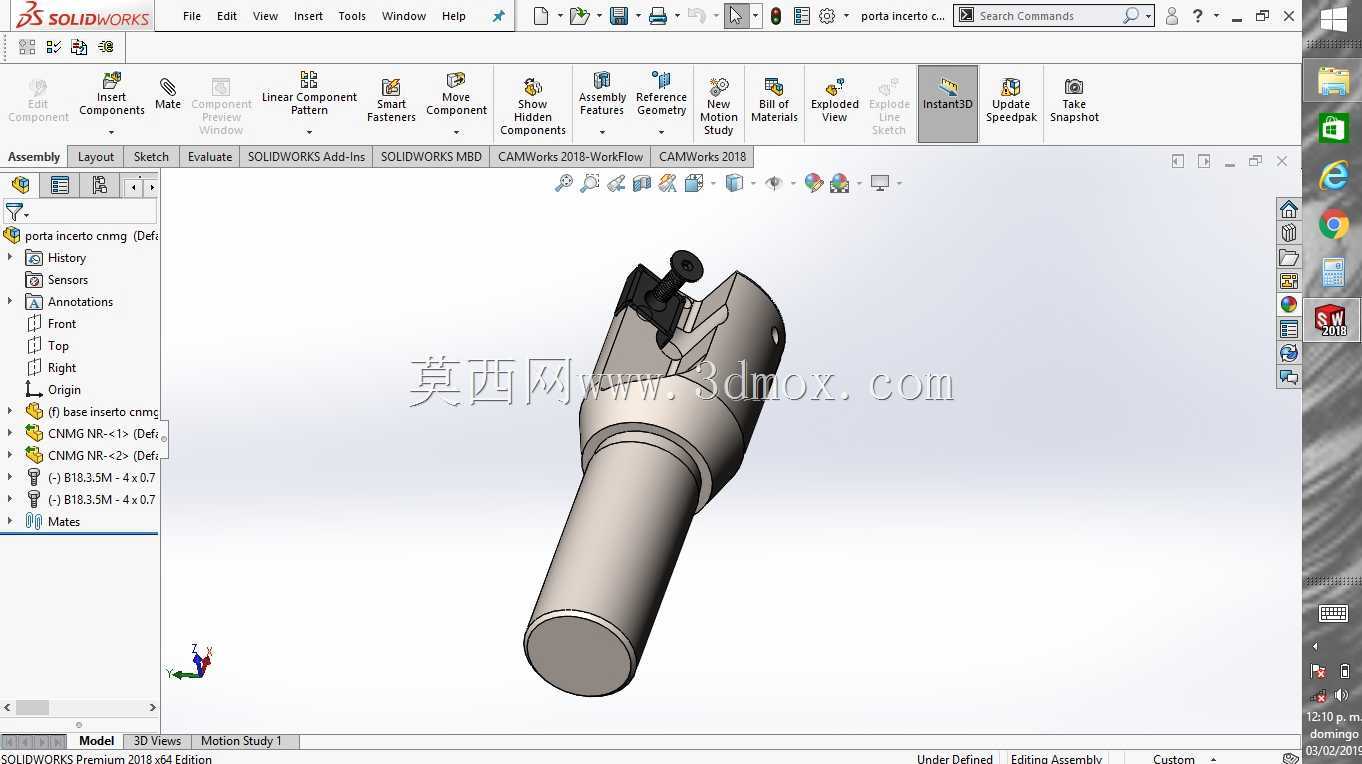

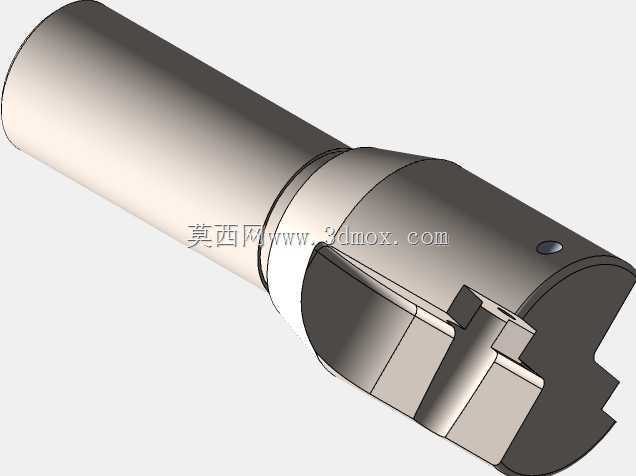

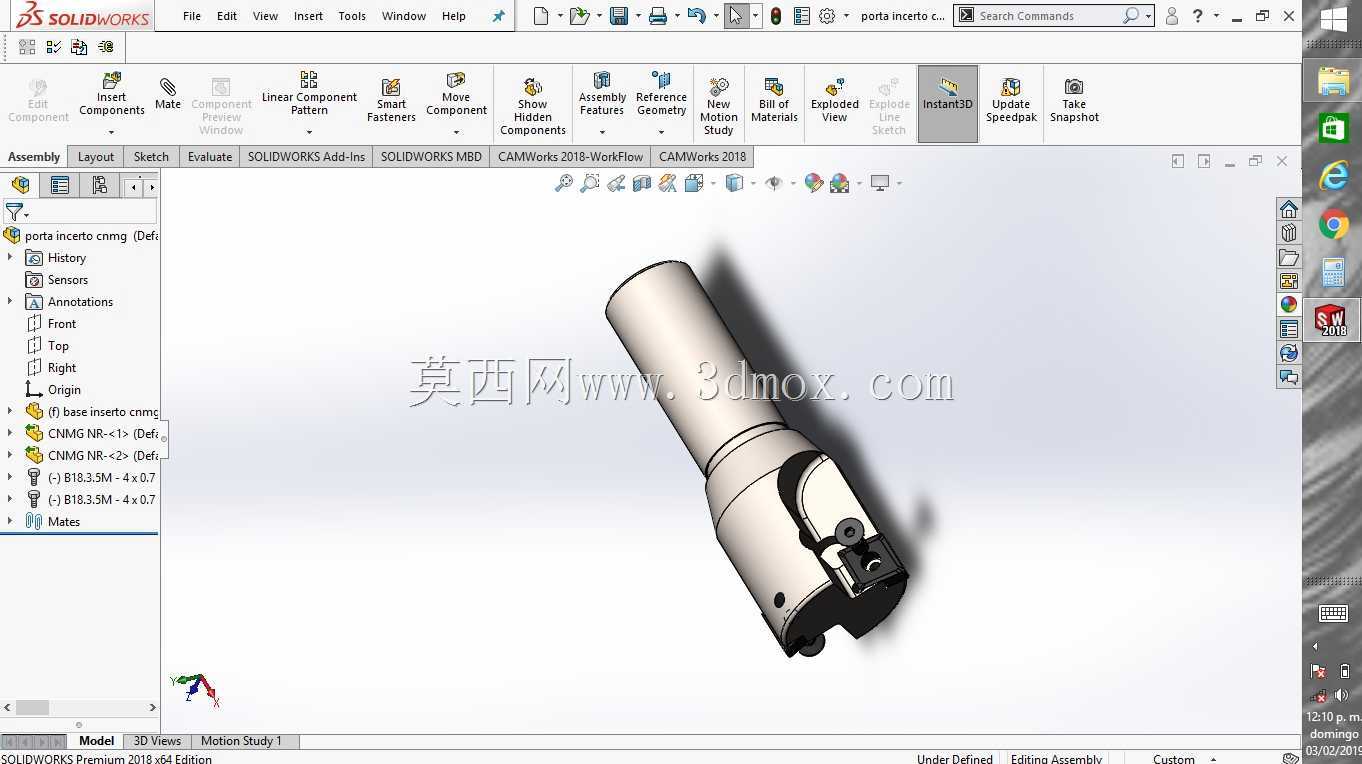

　　这款镗削刀具的三维结构设计，完全围绕箱体类零件粗镗工序的实际加工需求搭建，日常在加工中心、数控镗床的工位上，主要承担铸钢、铸铁材质工件的预制孔粗扩、半精镗前的余量去除工作，适配内冷却机床的高压切削液输送通路，可在深孔加工时直接将冷却液输送到切削刃接触区域，大幅降低连续切削时的刀片温升，减少积屑瘤产生的概率。从结构设计逻辑来看，刀杆主体采用阶梯轴式的变径结构，靠近机床连接端的柄部采用标准侧固式夹持结构，夹持段的直径公差严格控制在h6级别，保证装入机床主轴或刀套后径向跳动量控制在0.02mm以内，避免高速转动时出现动平衡失衡导致的振纹。刀杆的工作端设置了开放式的刀片安装槽，槽体侧面设计了两个定位支撑面，

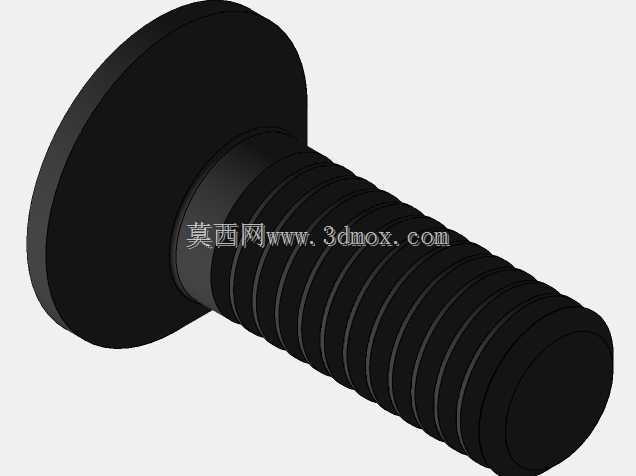

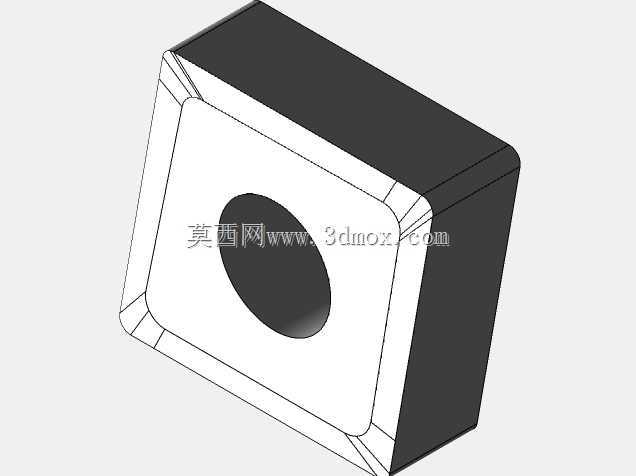

　　分别贴合可转位刀片的底面与侧定位面，保证刀片装夹后位置度偏差不超过0.01mm，无需每次换刀后重新对刀，大幅缩短工序换刀的辅助时间。刀片压紧结构采用偏心销与楔块组合的锁紧方式，相比传统的螺钉压紧结构，这种结构在大余量切削、断续切削的工况下抗冲击能力更强，不会因为切削振动导致压紧螺钉松动，同时刀片更换时仅需要用内六角扳手转动偏心销即可松开刀片，操作空间充足，即使在机床加工舱内视线受限的情况下也能快速完成刀片更换。刀杆的排屑槽设计采用大倾角螺旋式结构，槽面经过圆角过渡处理，粗镗加工时产生的C型切屑可以沿着螺旋槽面顺利排出孔外，不会出现切屑缠绕刀杆、刮伤已加工孔壁的问题。从安装边界尺寸来看，这款刀杆的有效加工深度可达到柄部直径的四倍，

　　加工孔径范围覆盖对应规格的常规粗镗区间，刀杆工作端的最大外径小于最小加工孔径，保证镗削进刀时不会与工件已加工面发生刮碰，刀杆的整体动平衡等级按照G6.3的标准设计，可适配最高每分钟三千转的切削转速，满足大部分常规材质的粗加工线速度要求。在细节结构处理上，刀杆的所有锐边都做了0.2到0.5mm的倒角处理，既避免安装操作时划伤操作人员，也能减少应力集中，提升刀杆整体的抗扭强度，在承受大进给切削的扭矩载荷时，不会在应力集中位置出现断裂失效的问题。刀片安装位置的切削角度经过优化，主偏角设置为适合粗加工的常用角度，径向切削力与轴向切削力的分配比例经过反复验证，既可以减少加工时的让刀量，也能降低机床主轴的径向载荷，延长主轴轴承的使用寿命。

　　刀杆内部的冷却通路采用偏心孔设计，避开刀杆内部应力集中的核心区域，不会因为开设冷却孔导致刀杆整体刚性大幅下降，冷却孔出口位置正对刀片的前刀面与切屑接触区域，高压切削液喷出时可以直接冲击切削高温区，同时辅助冲断切屑，进一步提升排屑顺畅度。这款刀杆的结构设计充分考虑了现场加工的实际痛点，比如针对粗加工时常见的闷车、崩刀问题，在刀头位置设置了过载缓冲的微小间隙，当切削载荷超过设计阈值时，刀片会产生微小的位移让刀，避免刀片直接崩碎或者刀杆断裂，降低异常加工时的刀具损耗成本。
