螺旋面丝锥轧机加工刀具结构设计

　　在螺纹加工尤其是小规格内螺纹的批量精密加工场景中，这类带螺旋面结构的丝锥轧机加工刀具，是螺纹成型工序里的核心执行部件，和普通直槽丝锥加工刀具不同，它的螺旋面结构设计直接决定了螺纹轧制过程中的排屑走向、成型压力分布以及最终螺纹的表面粗糙度。从实际加工场景来看，这类刀具主要适配在专用的丝锥轧机设备上，用于高速钢、硬质合金材质丝锥的螺旋槽成型轧制工序，也可直接装夹在数控车床、加工中心的刀塔上完成内螺纹的铣削加工，覆盖从普通碳素结构钢到不锈钢、高温合金等多种难加工材料的螺纹加工需求。

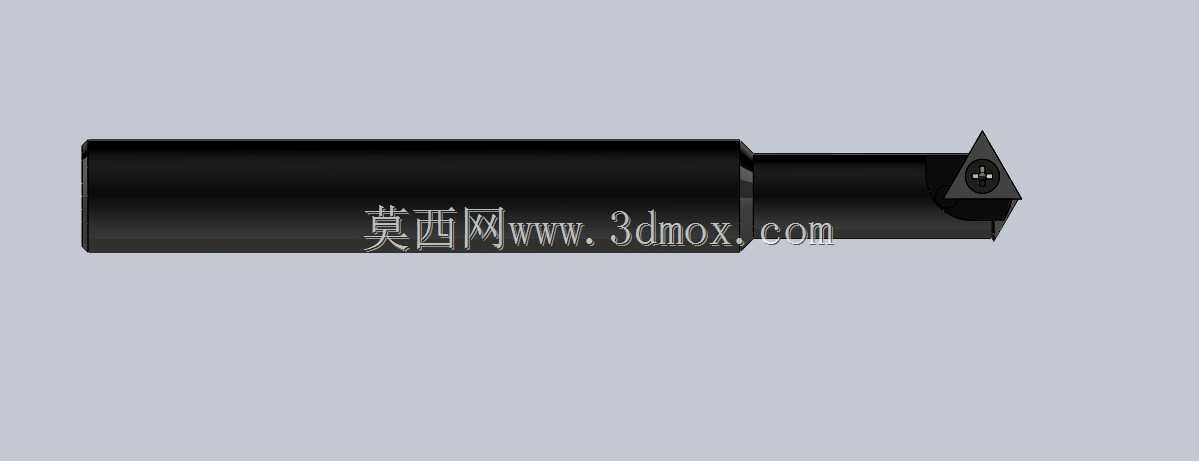

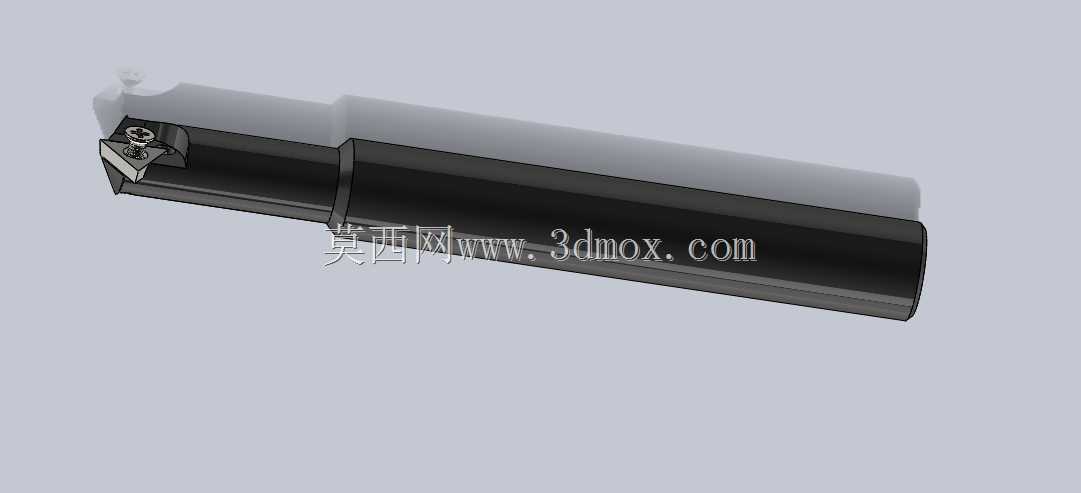

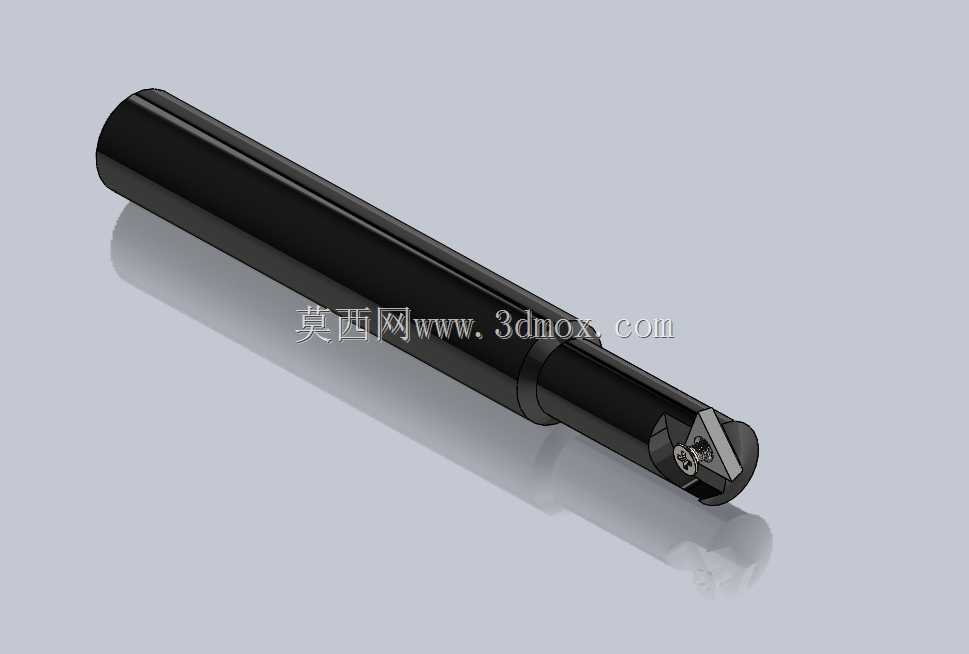

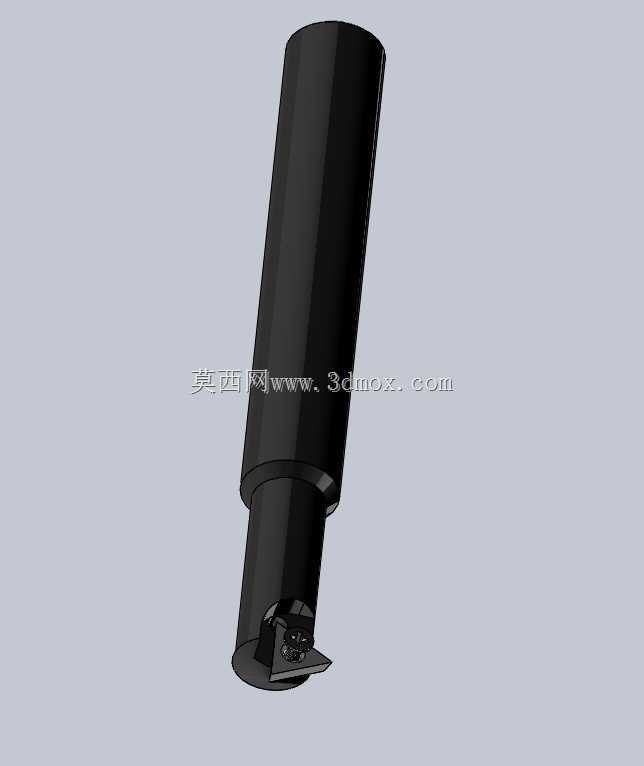

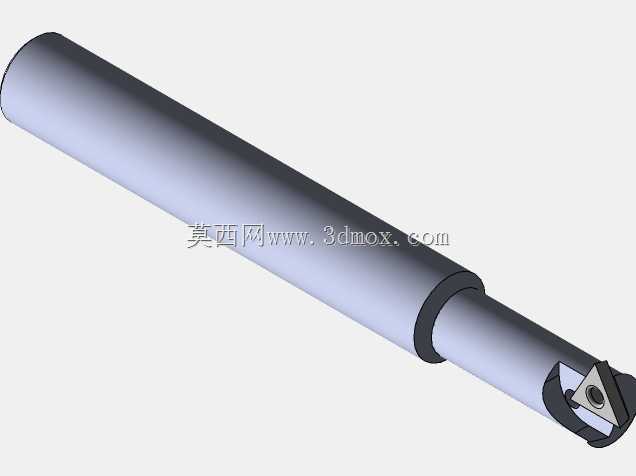

　　从功能特性上看，这款刀具的刀体采用整体圆柱式柄部设计，柄部的直径公差严格按照h6级精度控制，保证装夹在弹簧夹头、液压刀柄等常规夹持结构中时，径向跳动量可以控制在0.005mm以内，避免加工过程中出现让刀、螺纹牙型偏斜的问题。刀头部分的切削刃采用分体式可换刀片结构，刀片通过内六角螺钉压紧在刀体的定位槽内，定位槽的配合面经过精密磨削，重复定位精度不超过0.002mm，当刀片出现磨损后不需要整体更换刀体，只需要更换对应规格的刀片即可，大幅降低了批量加工中的刀具损耗成本。螺旋面的刃口设计采用了等螺旋角构型，螺旋角控制在30度到35度区间，这个角度区间可以保证在加工塑性材料时，切屑能够沿着螺旋槽顺畅排出，不会出现切屑缠绕在刀体上刮伤已加工螺纹表面的问题，同时螺旋刃的切削过程是渐进式切入，相比直刃刀具切削冲击力降低40%以上，有效提升了加工过程的平稳性，延长刀具的连续加工寿命。

　　设计思路上，这款刀具在建模阶段就充分考虑了实际加工中的受力变形问题，刀体的悬伸长度和柄部直径的比例控制在3:1以内，避免长悬伸带来的刚性不足问题，刀体内部没有设计内冷通道，适合采用外冷方式的加工场景，切削液可以直接冲刷到刀头切削区域，带走切削产生的热量同时辅助排屑。刀片的安装角度经过反复校核，保证切削时的工作前角在8度到12度之间，后角在6度到8度之间，这个角度参数既可以保证刃口的锋利度，又能避免刃口过于单薄出现崩损的问题。刀体上的台阶结构是安装定位的基准面，装夹时台阶面贴紧刀柄端面，可以实现轴向尺寸的快速定位，不需要每次装夹都重新对刀，大幅缩短了批量加工中的换刀准备时间。

　　从安装边界尺寸来看，这款刀具的柄部直径适配常规的ER20、ER25弹簧夹头，不需要定制特殊的夹持配件，刀头部分的最大回转直径小于柄部直径，在加工深孔螺纹时可以避免刀体和孔壁发生刮碰，最小加工内螺纹规格可以覆盖M6，最大可以适配M24的内螺纹加工需求，加工螺纹的有效深度可以达到2倍孔径，满足绝大多数机械零部件的内螺纹加工要求。在实际使用中，这类刀具的切削参数需要根据加工材料调整，加工普通45号钢时线速度可以控制在60m/min到80m/min，每转进给量和螺纹螺距保持一致，加工不锈钢材料时线速度需要降低到30m/min到40m/min，同时适当提高切削液的浓度，减少刀具和工件材料的粘结磨损。和传统的丝锥相比，这种螺旋面结构的铣削类螺纹刀具不需要预先加工底孔倒角，加工过程中可以一次完成螺纹的成型加工，加工出的螺纹牙型饱满，尺寸一致性好，适合在自动化生产线、批量零部件加工场景中使用，能够有效降低螺纹加工工序的废品率，提升整体加工效率。
