机夹式可转位铣刀刀杆切削端结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:458709
  • 机夹式可转位铣刀刀杆切削端结构
  • 机夹式可转位铣刀刀杆切削端结构
  • 机夹式可转位铣刀刀杆切削端结构
  • 机夹式可转位铣刀刀杆切削端结构
  • 机夹式可转位铣刀刀杆切削端结构
  • 机夹式可转位铣刀刀杆切削端结构
  • 机夹式可转位铣刀刀杆切削端结构

  在数控铣削、普通铣床端面铣削、台阶面加工的日常生产场景里,这类带可转位刀片的铣刀刀杆是金属切削环节的常用耗材结构,区别于整体式高速钢铣刀,它的核心设计逻辑是把切削损耗集中在可更换的硬质合金刀片上,刀杆部分可长期重复使用,大幅降低单件加工的刀具成本。从实际使用场景来看,这类刀杆常配套在立式铣床、加工中心主轴上,完成铸铁件、结构钢件、铝合金件的平面开粗、半精铣工序,尤其是在模具钢料的粗加工环节,刀片磨损后只需松开压紧螺丝转位或者更换新刀片,不需要重新对刀找正,能有效减少机床停机等待时间。

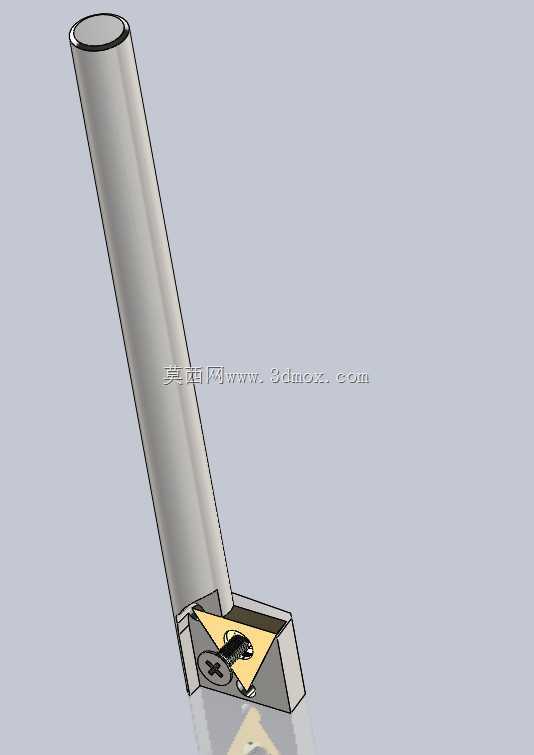

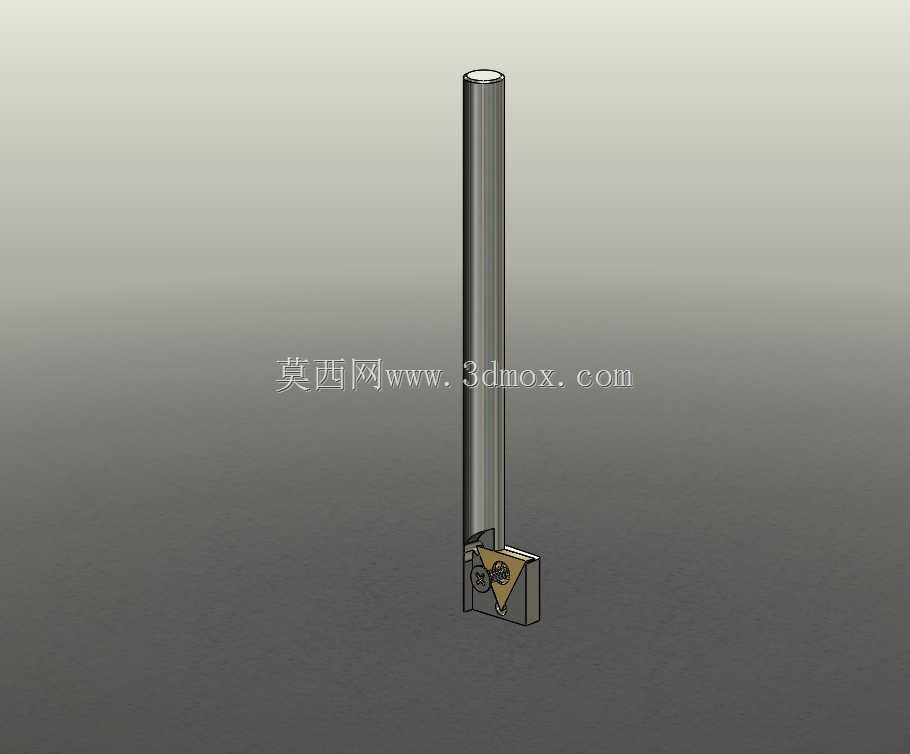

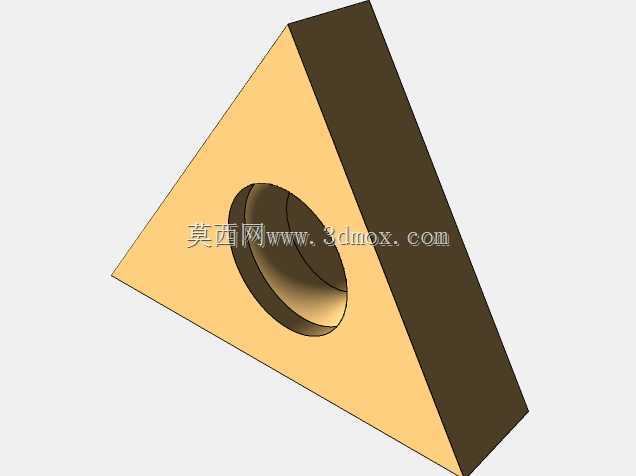

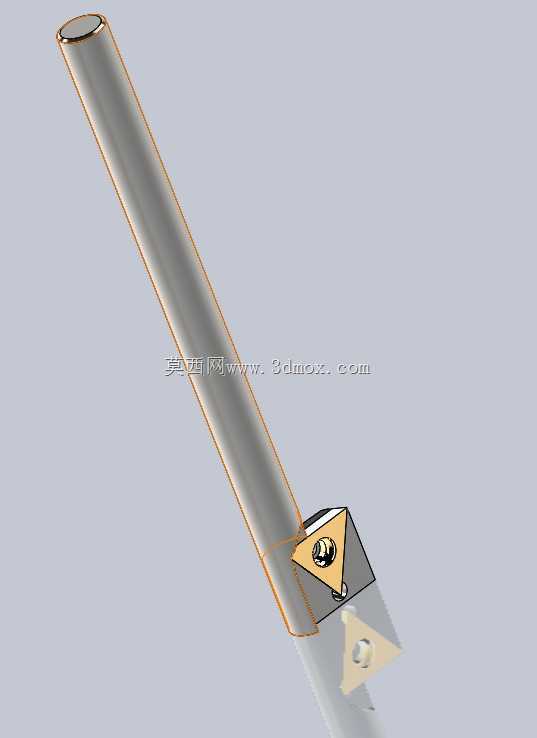

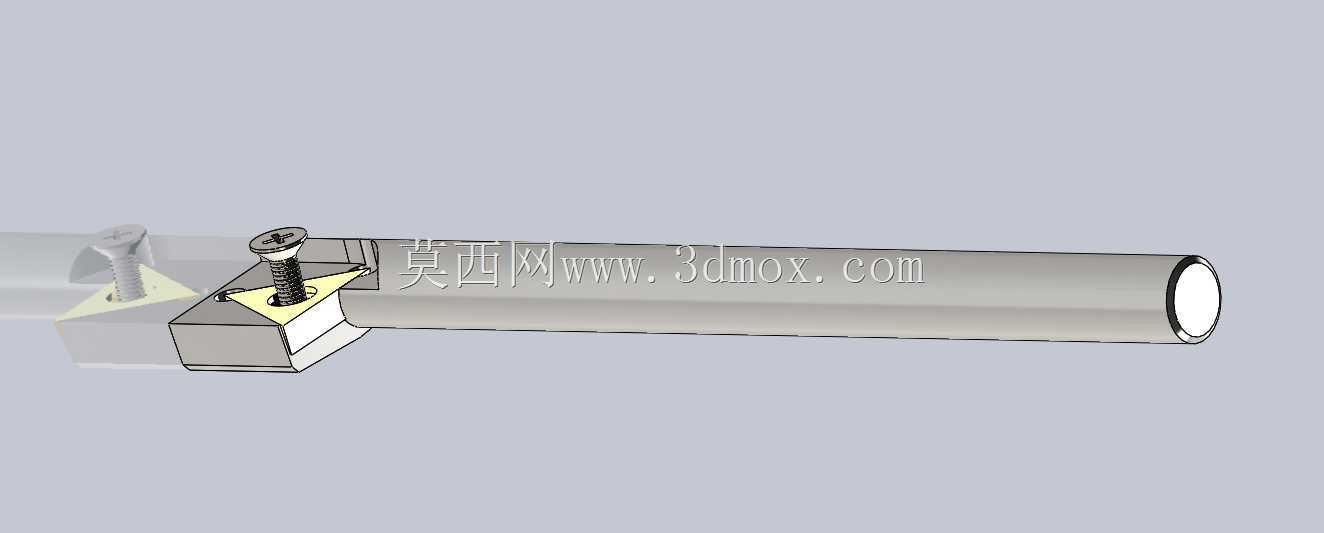

  从结构设计思路上看,刀杆主体采用圆柱形直柄设计,柄部直径公差严格按照h6级精度控制,保证和ER弹簧夹头、侧固式刀柄的装夹同轴度,避免高速旋转时出现刀摆过大导致的崩刀问题。刀杆靠近切削端的位置做了下沉式刀片座,刀片座的定位面经过精密磨削,和三角形硬质合金刀片的基准面完全贴合,保证刀片装夹后刀尖的径向跳动、轴向跳动控制在0.02mm以内,满足常规铣削的精度要求。刀片的压紧采用偏心螺丝压紧结构,螺丝头部的偏心圆柱卡入刀片中间的安装孔,拧紧螺丝时就能同时完成刀片的侧向顶紧和向下压紧,相比压板式压紧结构,这种结构的压紧元件更贴近刀片本体,不会在切削过程中被切屑剐蹭磨损,也能留出更大的排屑空间。

  在安装边界尺寸上,这类直柄刀杆的柄部直径根据切削直径不同有多个规格,常见的φ20、φ25切削直径对应的柄径为φ20,刀杆总长度根据加工深度需求分为标准型和加长型,标准型悬伸长度控制在柄径的3倍以内,避免长悬伸带来的切削振颤,影响加工表面质量。刀杆的后刀面位置做了斜向让位设计,在进行台阶面铣削时,刀杆本体不会和工件的垂直侧壁发生剐蹭,保证台阶侧壁的垂直度要求。切削过程中,刀片的后刀面和工件已加工表面保持合理的后角,一般设计为7°到11°,根据加工材料不同调整角度,加工钢材时选较小后角保证刀刃强度,加工铝合金时选较大后角减少切削摩擦。

  从实际使用的细节来看,刀杆的刀片座位置还设计了断屑台的让位空间,配合刀片本身的断屑槽型,能把铣削产生的带状切屑折断成小段C型屑,避免长切屑缠绕在刀杆上刮伤已加工表面,也方便车间的切屑清理。刀杆本体一般采用40Cr材质调质处理,硬度达到HRC28-32,既有足够的韧性承受切削冲击,又有足够的刚性保证切削时不发生弯曲变形,表面做发黑处理提升防锈能力,适合车间多油污多切削液的使用环境。在安装刀片时,需要把刀片座和刀片的贴合面用干净的棉布擦拭干净,不能残留切屑碎渣,否则会导致刀片装夹倾斜,加工时出现振纹甚至崩碎刀片,压紧螺丝的拧紧力矩要控制在推荐范围内,力矩过大会拧断螺丝,力矩过小会导致刀片在切削时移位打刀。这类刀杆在日常维护时,每次更换刀片都要检查刀片座的定位面有没有出现磕碰凹痕,如果有轻微损伤可以用油石修磨,损伤严重的话就需要更换刀杆,避免影响加工精度。
