托诺斯CNC配套气动夹紧工装结构

　　这套夹紧工装主要适配托诺斯系列走心机类CNC加工设备的上下料辅助装夹场景，在小型精密轴类、异形五金件的批量加工工序中，承担工件二次定位、夹持固定的作用，可直接安装在机床工作台侧方的预留安装位，也可搭配桁架机械手的末端执行机构做中转夹持使用，适配直径3-16mm的棒料、厚度2-20mm的片状异形件装夹需求，在3C五金、小型汽车零部件、精密仪表零件的加工产线中，这类侧置夹紧工装能有效减少工件装夹的辅助时间，避免人工装夹带来的定位偏差。

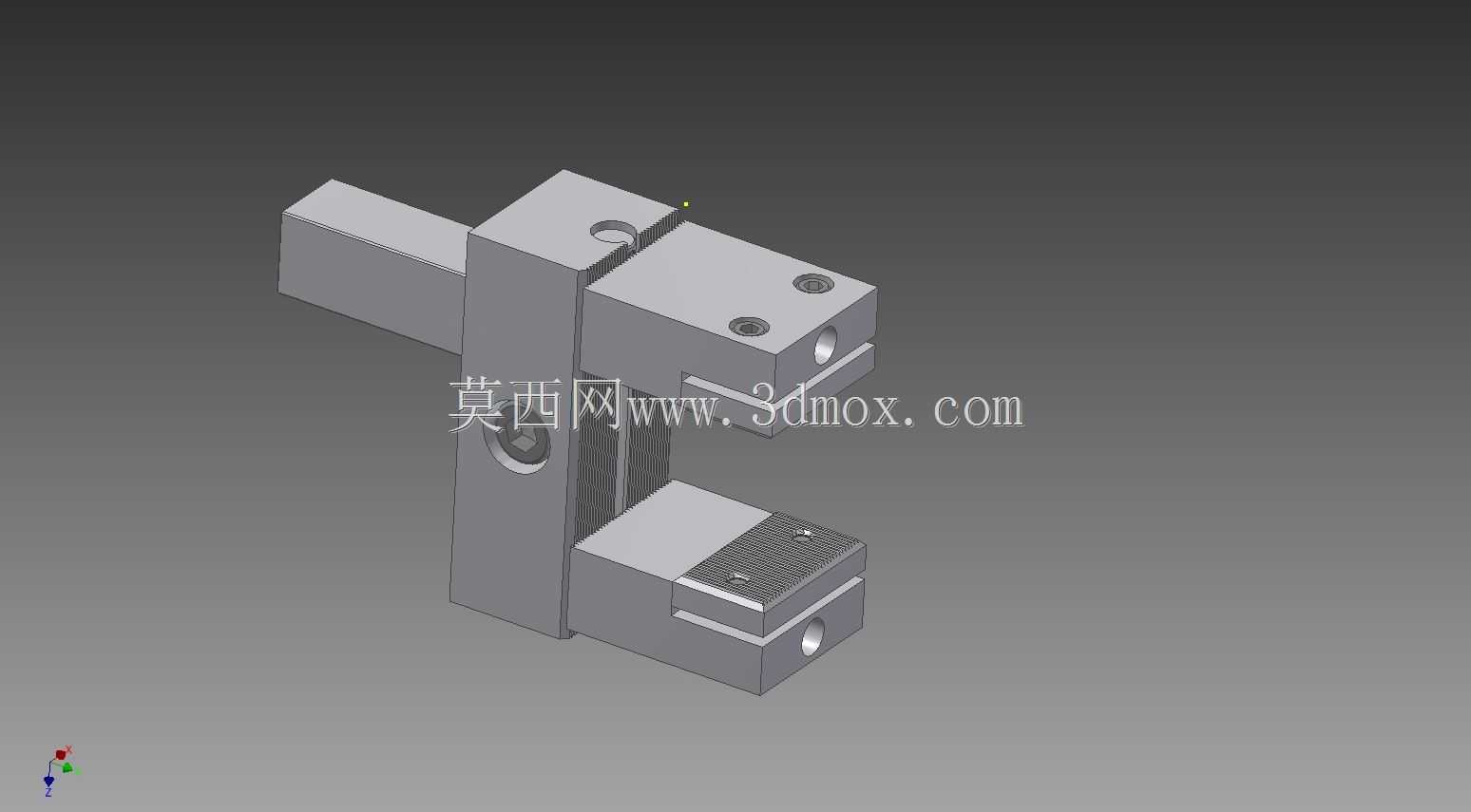

　　从结构设计逻辑来看，整套工装采用分体式模块化布局，主体承载座采用45号钢调质处理，安装基准面做了0.02mm平面度的精磨处理，保证安装后与机床工作台的平行度误差控制在允许范围内。上下两个夹块采用可更换式设计，夹持面做了网纹滚花处理，滚花深度0.3mm，既可以增大夹持摩擦力，避免工件在切削力作用下出现滑移，又能在夹块磨损后单独更换，无需更换整套主体结构，降低后期维护成本。夹块与驱动滑块的连接采用内六角沉头螺钉固定，螺钉孔做了沉头避让，保证安装后螺钉头不超出夹块表面，避免与工件、机床运动部件发生干涉。

　　驱动部分采用单气缸直推式结构，气缸安装位在主体座的后侧方，驱动杆穿过主体座的导向孔与上夹块的滑块连接，导向孔内镶嵌了锡青铜导向套，导向套与滑块的配合间隙控制在0.01-0.02mm之间，既保证滑块上下运动的顺畅度，又能减少长期往复运动带来的磨损，延长工装使用寿命。主体座侧面预留了行程检测传感器的安装槽，可加装磁性开关检测夹块的开合位置，将信号接入机床PLC系统，实现装夹动作与机床加工流程的联动，无需人工手动触发夹紧动作，适配自动化加工产线的无人化运行需求。

　　安装边界方面，整套工装的主体外形长度为120mm，宽度为48mm，闭合状态下总高度为95mm，张开状态下最大开口量为32mm，安装基准面上设置了两个φ8H7的定位销孔，孔距为60mm，可与标准机床工作台上的T型槽定位块配合快速定位，同时预留了四个M6的沉头安装孔，可直接通过T型螺栓固定在工作台上，安装时无需额外做打孔加工，适配大部分托诺斯系列CNC设备的工作台安装尺寸。工装的进气接口设置在主体座的左侧，采用G1/8标准气动接头，可直接对接机床自带的气动管路，供气压力要求在0.4-0.6MPa之间，在此压力区间内，夹持力可达到120-180N，足以应对常规有色金属、低碳钢材料的小型零件切削加工时的夹持需求，不会出现夹伤工件表面或者夹持力不足的问题。

　　在实际使用场景中，这类工装常搭配机床的自动送料机构使用，当送料机构将棒料推送至加工位后，工装首先动作将棒料的悬空端夹紧，避免棒料在高速切削时出现振刀问题，有效提升加工后工件的表面光洁度与尺寸精度；在加工异形件时，可根据工件的外形更换对应仿形轮廓的夹块，无需重新调整整套工装的安装位置，换型时间可控制在10分钟以内，适配多品种小批量的柔性加工需求。结构设计上特意规避了加工区域的排屑路径，夹块与主体座的连接位置做了斜面导屑设计，切削产生的铁屑不会堆积在滑块运动缝隙内，减少卡滞故障的发生概率，日常维护仅需定期在导向套位置加注少量润滑油即可，无需复杂的拆解保养。
