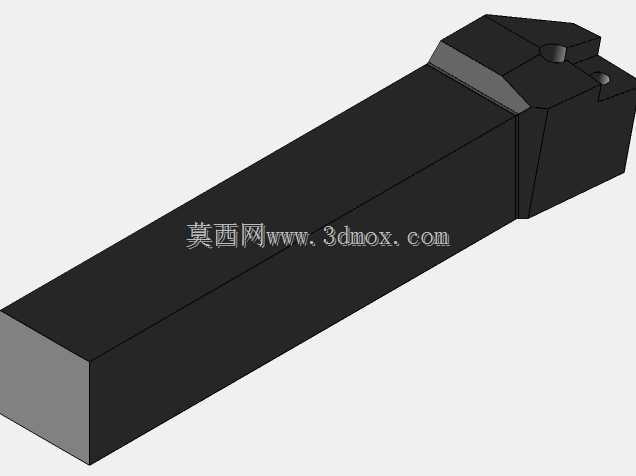

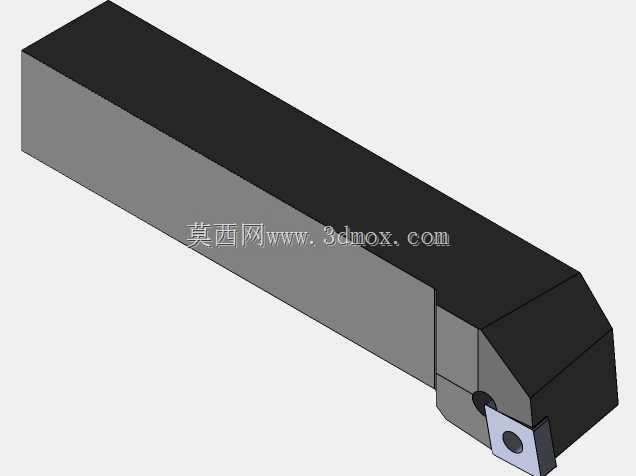

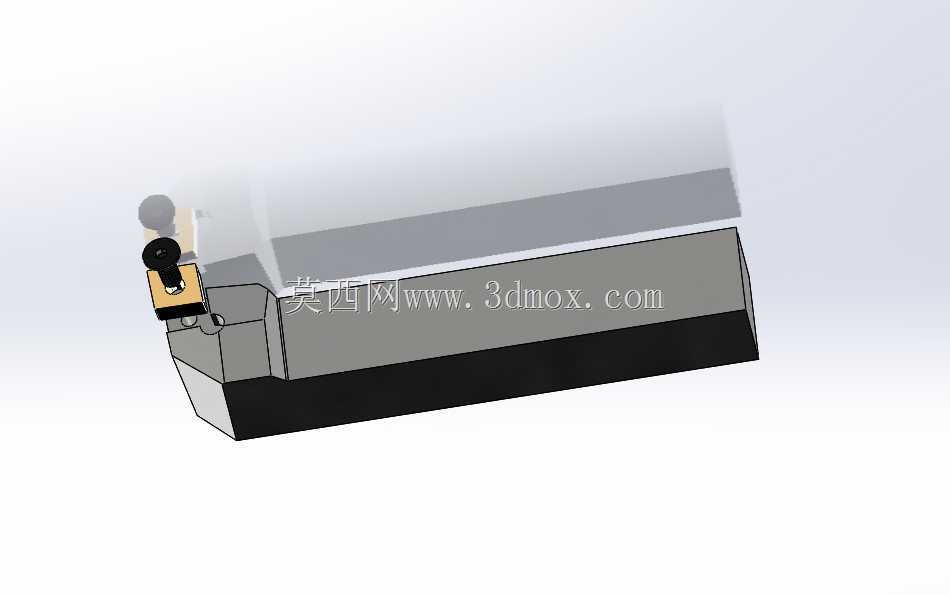

25mm反向切削CNMG1204刀片刀座结构

　　在数控车削加工的日常工况里，反向切削刀座的应用场景覆盖了大余量端面反车、薄壁件反向走刀、深腔内侧切削等常规正向刀杆难以覆盖的加工需求，这类刀座的核心作用是改变刀片的切削受力方向，让原本需要主轴反转或者刀架大角度偏转才能完成的加工工序，在常规主轴正转状态下即可实现，既减少了机床频繁换向带来的主轴负载冲击，也能规避刀架偏转角度过大带来的干涉风险。这款适配25mm刀方、搭载CNMG1204系列菱形刀片的反向切削刀座，在设计阶段优先考虑了装夹刚性与排屑空间的平衡，刀座主体采用整体式结构设计，刀片定位面经过精密研磨，保证刀片安装后的刀尖高度偏差控制在0.02mm以内，避免反向切削时因刀尖高度偏差带来的让刀、扎刀问题。从安装边界来看，

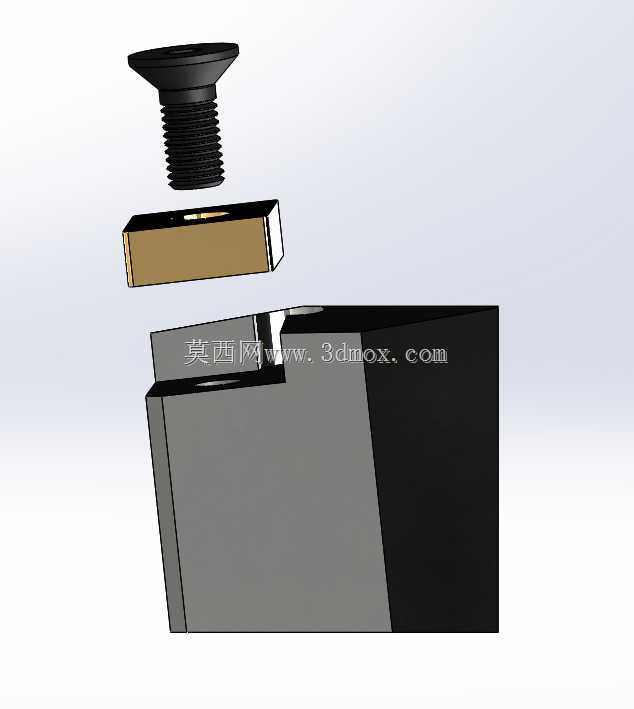

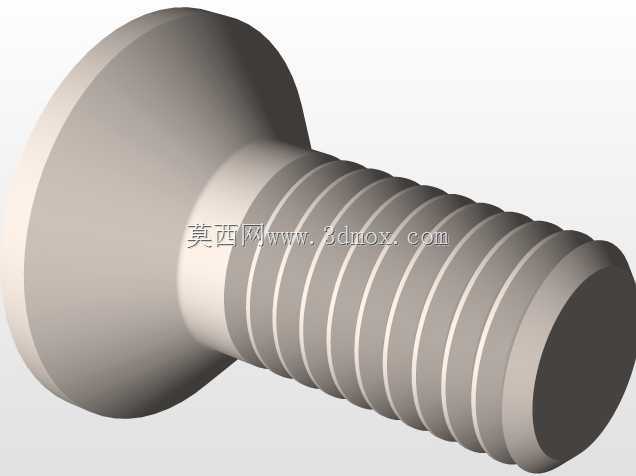

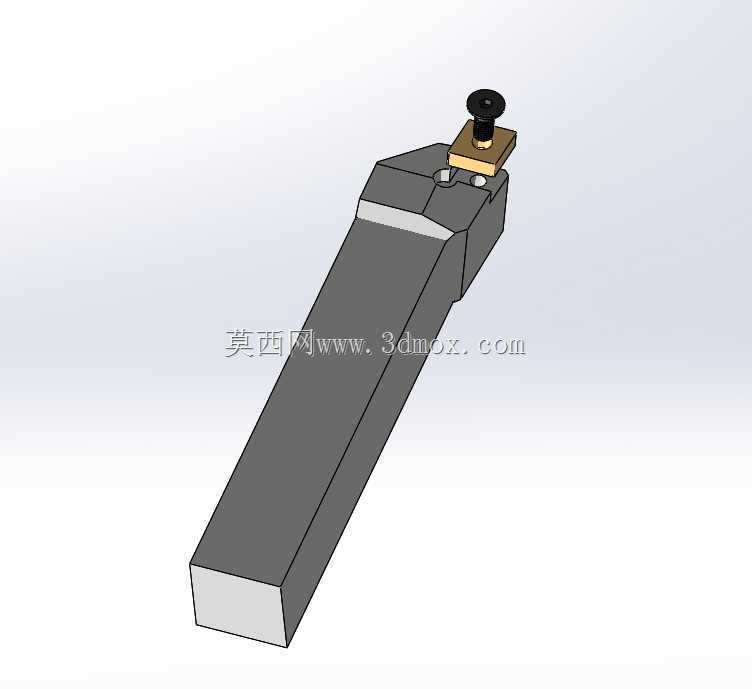

　　刀座的夹持段采用标准25mm方柄结构，适配市面上绝大多数卧式数控车床的四方刀架与排刀架安装位，安装时无需额外加装过渡垫块，刀座的压紧螺钉位置做了内凹处理，保证在刀架锁紧时螺钉头部不会与刀架安装面发生干涉，同时刀片的压紧方式采用杠杆式压紧结构，相比传统的压板压紧，杠杆压紧的压头更贴近刀片切削刃根部，在反向切削承受反向进给力时，刀片的夹持稳定性更强，不会出现切削过程中刀片移位的问题。在实际加工场景中，这类反向刀座常被用于轴类零件的卡盘侧端面反车工序，常规正向车刀加工靠近卡盘的端面时，刀杆容易与卡盘爪发生碰撞，而反向安装的刀片可以从工件内侧向外走刀，刀座主体始终处于工件端面外侧，完全规避了与卡盘的干涉风险，

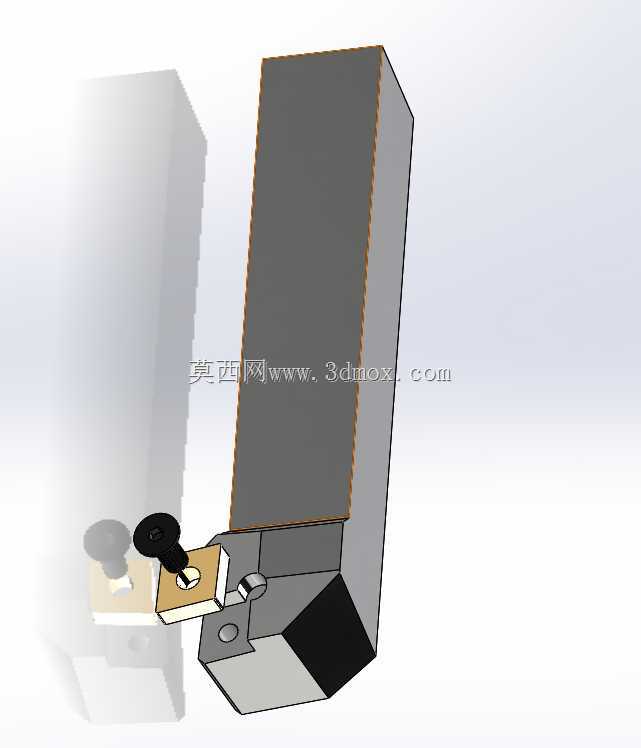

　　同时反向走刀的切削力方向指向机床主轴轴线，加工薄壁套类零件的内侧端面时，能有效减少工件因径向切削力带来的变形，提升薄壁件的端面平面度与尺寸稳定性。设计过程中针对排屑问题做了专门优化，刀座的排屑槽走向与反向切削的切屑流出方向完全匹配，切屑在流出过程中不会被刀座本体阻挡，能顺利沿着排屑槽向远离工件的方向排出，避免长切屑缠绕在刀杆或者工件表面划伤已加工表面。刀座的刀片定位槽严格匹配CNMG1204系列刀片的尺寸公差，定位销与刀片中心孔的配合间隙控制在0.01mm以内，更换刀片时无需重新对刀即可保证刀尖位置的重复定位精度，减少批量加工过程中的换刀辅助时间。刀座的整体外形做了轻量化的去应力处理，非受力部位的多余材料被去除，

　　既降低了刀座自身重量对刀架转动惯量的影响，也保证了受力部位的结构强度，在承受0.5mm/r进给量、3mm背吃刀量的粗加工工况时，刀座的形变量控制在0.01mm以内，不会出现明显的振刀纹。从安装适配性来看，刀座的冷却液喷口位置正对刀片切削刃与工件的接触区域，采用内冷却通道设计，接入机床冷却系统后，高压冷却液可以直接喷射到切削区域，有效降低切削刃温度，延长刀片使用寿命，同时冷却液的冲击力也能辅助断屑，避免带状切屑的产生。在实际选型应用中，这类刀座尤其适合加工长轴类零件的反向台阶面、法兰盘类零件的背面密封槽、以及需要从内侧向外车削的异形轮廓，相比定制加长刀杆，标准规格的反向刀座成本更低，装夹刚性更强，日常维护也更方便，只需要定期清理定位面的切屑残渣、检查压紧杠杆的磨损情况即可保证长期稳定使用。刀座的所有棱角位置都做了倒角处理，安装过程中不会划伤操作人员或者刀架安装面，表面经过发黑处理，具备一定的防锈能力，适合车间多油多切削液的使用环境。
