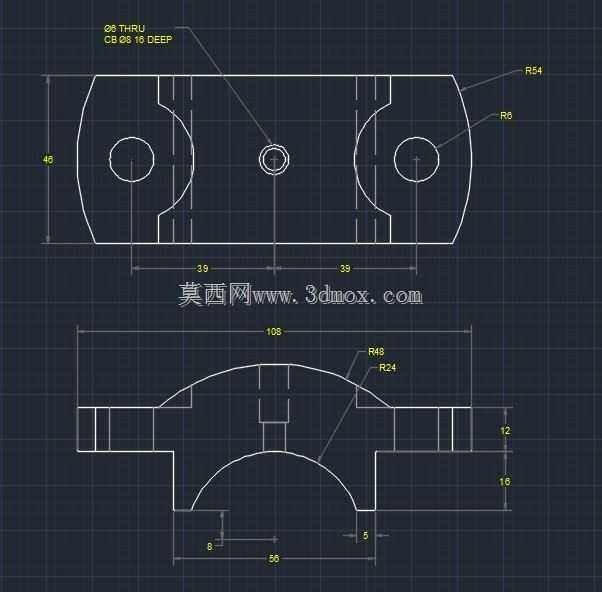

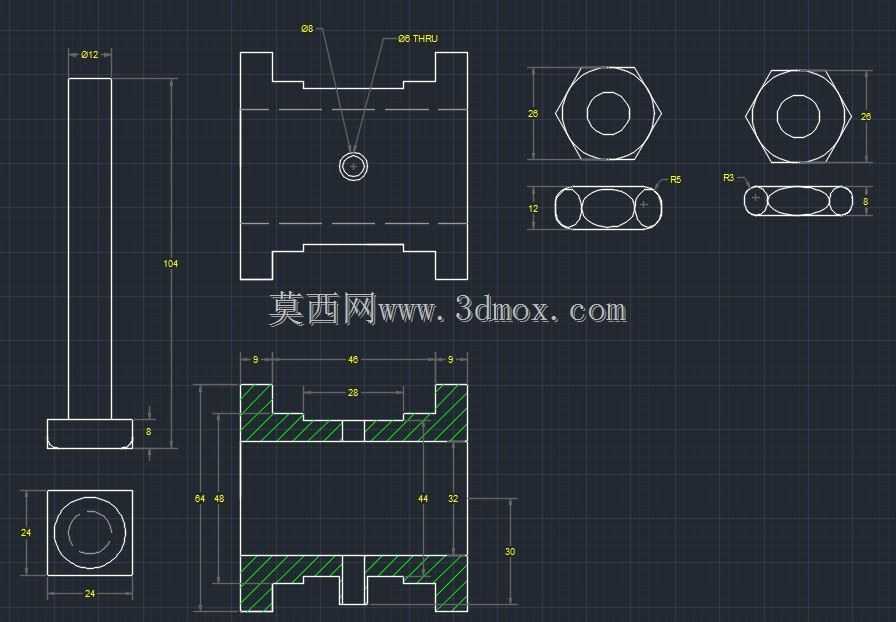

  在轴系传动的支撑场景中,这类普卢默块也就是剖分式轴承座,是输送线、风机、泵类等通用设备里承担径向载荷支撑的核心零件,日常运维中不需要拆解整根轴系就能完成轴承更换,相比整体式轴承座大幅降低了产线停机维护的时长,尤其适配长轴、多支撑点的传动布局,在矿山输送、暖通风机、中小型水泵的安装现场应用占比很高。从结构设计来看,这个零件采用上下对合的剖分结构,中间的半圆型腔是轴承安装位,型腔下方预留的小凸台是定位止口,用来卡合轴承外圈的定位槽,避免轴承运行中出现外圈跟转的问题;两端的支撑立板做了等厚设计,立板内侧的圆弧过渡全部做了R5圆角处理,避免应力集中在立板和底座的连接位置,毕竟设备运行时轴系的振动会持续在拐角处产生交变应力,

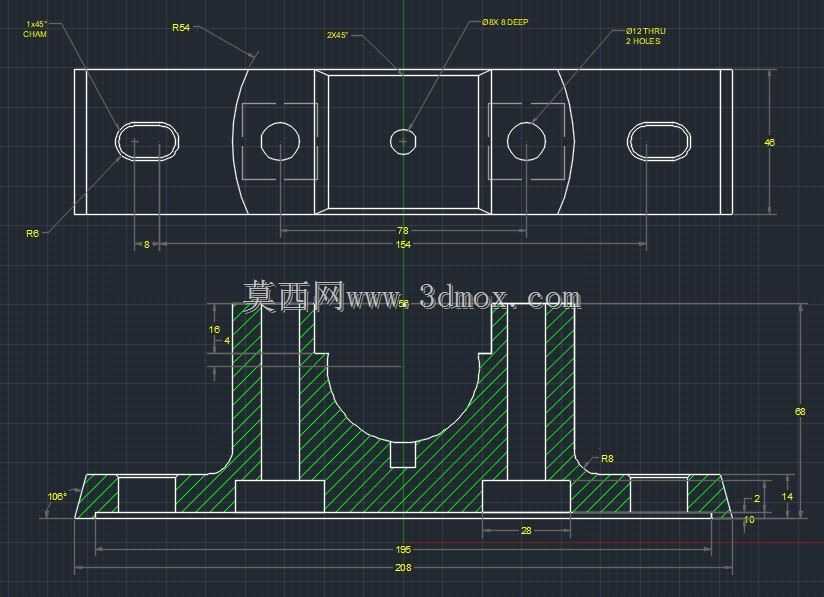

  没有圆角过渡的话很容易在长期运行后出现疲劳裂纹。底座部分的安装边界总长度为208mm,总宽度方向的安装孔中心距为195mm,底座上设置了四个沉头安装孔,两端的腰型孔是用来调整安装位置的,安装时可以顺着腰型孔的长度方向微调轴承座的固定位置,补偿轴系安装时的同轴度误差,腰型孔的沉头深度为6mm,适配M12规格的内六角固定螺栓,安装后螺栓头不会突出底座平面,不会和周边的防护结构产生干涉。零件顶部的两个注油孔是直通轴承型腔的,其中一个为M6螺纹孔,用来安装油杯,日常运维时可以直接通过油杯加注润滑脂,不需要拆开轴承座上盖就能完成润滑保养,另一个同规格的孔可以根据安装方向选择作为油位观察或者备用注油口,适配不同角度的安装需求。

  两端的密封槽宽度为8mm,用来安装毡圈油封,避免运行时润滑脂从轴和轴承座的间隙泄漏,同时阻挡外界的粉尘、碎屑进入轴承型腔,在多粉尘的车间、户外输送场景下,这个密封结构能有效延长轴承的更换周期。从建模逻辑来看,绘制这类零件首先要确定轴系的中心高度,也就是底座安装面到轴承型腔中心的距离为86mm,这个尺寸直接决定了轴系的安装高度,必须和配套的联轴器、传动轮的中心高匹配,否则会出现轴系别劲、轴承偏磨的问题;其次要保证剖分面的平面度要求,上下盖合装后剖分面不能有明显间隙,否则会出现润滑脂泄漏、轴承定位偏移的问题,建模时剖分面要和轴承型腔的中心平面完全重合,避免合装后型腔出现错边。另外底座两端的10°倒角是安装导向结构,吊装轴承座就位时,

  倒角可以引导轴承座顺利滑入安装位的定位槽,不需要反复撬动调整位置,降低现场安装的难度。立板上的R8圆角是和底座连接的过渡结构,除了降低应力集中,也能减少铸造时的热节,避免铸件冷却时在拐角处出现缩松缺陷,毕竟这类轴承座大多采用铸铁铸造毛坯,壁厚均匀性和圆角设计直接决定了毛坯的成品率。在实际选型替换时,除了匹配轴承的内径尺寸,还要确认安装孔的中心距、中心高这两个核心边界尺寸,哪怕型腔尺寸一致,如果安装孔距不对,也无法直接替换原有设备上的旧轴承座;另外腰型孔的长度决定了调整余量,这个设计里腰型孔的调整行程为14mm,足够覆盖常规安装时的同轴度误差范围,不需要额外扩孔调整。整体结构没有多余的复杂特征,所有壁厚保持均匀,最薄的立板位置壁厚为16mm,底座的壁厚为14mm,既保证了支撑刚性,也不会造成材料浪费,适配常规的灰铸铁HT200材质,完全能满足普通传动场景下的载荷需求,在持续径向载荷下不会出现明显的形变,保证轴系的运行稳定性。
