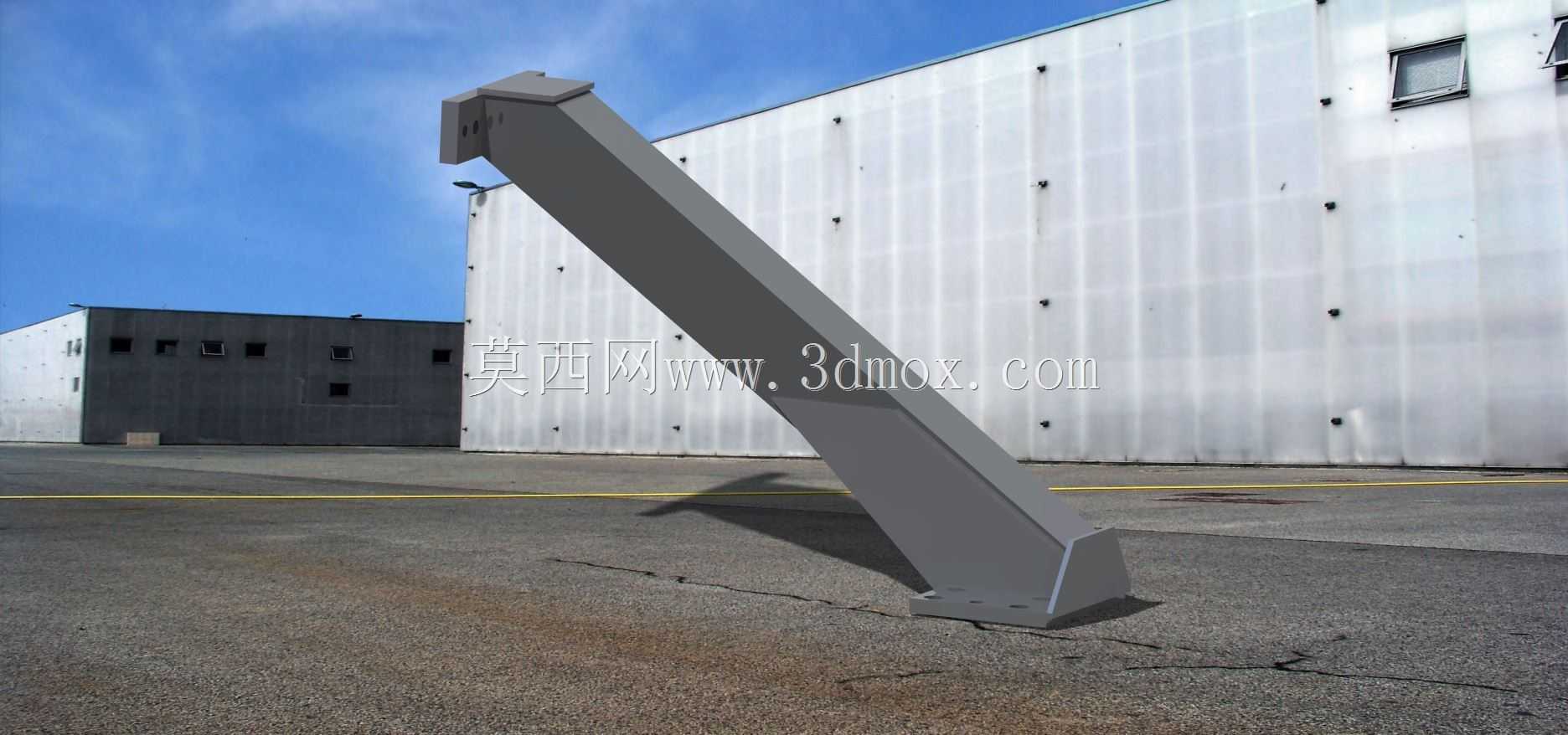

工业斜置支撑承力构件三维结构

　　这类斜置承力支撑构件，多应用在工业厂区户外设备配套、大型仓储建筑附属结构、重载设备侧向支撑场景中，核心作用是承担斜向载荷、抵消结构侧倾力矩，为上部搭载的设备或建筑附属结构提供稳定的刚性支撑。从实际工程落地角度看，这类构件的设计首先要匹配安装基面的承载能力，底部安装面需要和混凝土地面的预埋钢板做配做处理，安装孔位的间距、孔径要和预埋螺栓的参数完全对应，避免现场安装时出现孔位错位无法装配的问题。构件整体采用变截面箱型实体结构，从底部安装端到顶部连接端，截面尺寸随载荷传递路径逐步收窄，既保证了载荷传递路径的连续性，也能在满足强度要求的前提下尽可能降低构件自身重量，减少对安装基面的附加载荷。设计过程中需要重点校核斜置角度对应的分力承载能力，

　　构件与地面的倾斜角度不是随意设定的，要结合上部承载结构的重心位置、水平方向风载荷、设备运行振动载荷的叠加值来计算，确保在最恶劣载荷组合下，构件的弯曲应力、剪切应力都落在材料许用应力范围内，同时还要预留足够的安全余量，应对户外长期使用过程中可能出现的腐蚀、材料疲劳等问题。构件两端的连接法兰做了加厚处理，法兰面的平面度有严格要求，避免连接后出现附加装配应力，导致局部应力集中引发结构失效。从外形安装边界来看，构件的整体外轮廓要避开周边的人员通行通道、设备检修空间，斜置状态下的投影范围不能占用消防通道，也不能和周边已有的管线、桥架产生干涉。这类构件在建模时采用多实体组合的设计思路，不同受力区段的实体可以单独做参数化调整，

　　当应用场景变化需要调整支撑高度、倾斜角度或者承载能力时，只需要修改对应区段的参数就能快速生成新的结构，不需要重新从零开始建模，能大幅提升同类型构件的设计效率。实际生产中这类构件多采用焊接结构成型，建模时需要提前考虑焊接坡口的预留、焊后加工余量的设置，比如两端法兰的连接面，焊接完成后需要上龙门铣做平面加工，保证连接面的平面度和粗糙度满足装配要求，建模时就要把加工余量提前预留出来，避免生产时出现尺寸不足的问题。另外，构件的外表面做了平整处理，没有多余的凸起结构，一方面能减少户外使用时的积灰积水，降低腐蚀风险，另一方面也能减少风阻，降低强风天气下的附加风载荷。在和上部结构连接时，顶部的连接面要和上部构件的安装面完全贴合，

　　连接螺栓的预紧力要按照设计要求均匀施加，避免出现局部受力不均的情况。这类支撑构件虽然看起来结构简单，但在整个支撑系统中起到的作用非常关键，一旦出现强度不足或者安装偏差，很可能导致上部结构倾斜甚至倾覆，引发安全事故，所以从设计建模到生产安装的每个环节都要严格把控参数精度。建模过程中还要重点关注构件的重心位置，斜置状态下的重心投影要落在底部安装面的范围内，并且要和安装基面的中心保持合理的偏移量，避免出现重心偏移过大导致基础受力不均的问题。对于不同的应用场景，比如在高海拔地区使用时，还要额外考虑积雪载荷、低温下材料性能变化的影响，适当调整构件的壁厚和材质参数；在沿海地区使用时，还要考虑盐雾腐蚀的影响，表面处理方式要做对应调整，建模时不需要体现表面涂层，但结构设计上要尽量避免出现容易积留腐蚀介质的死角。
