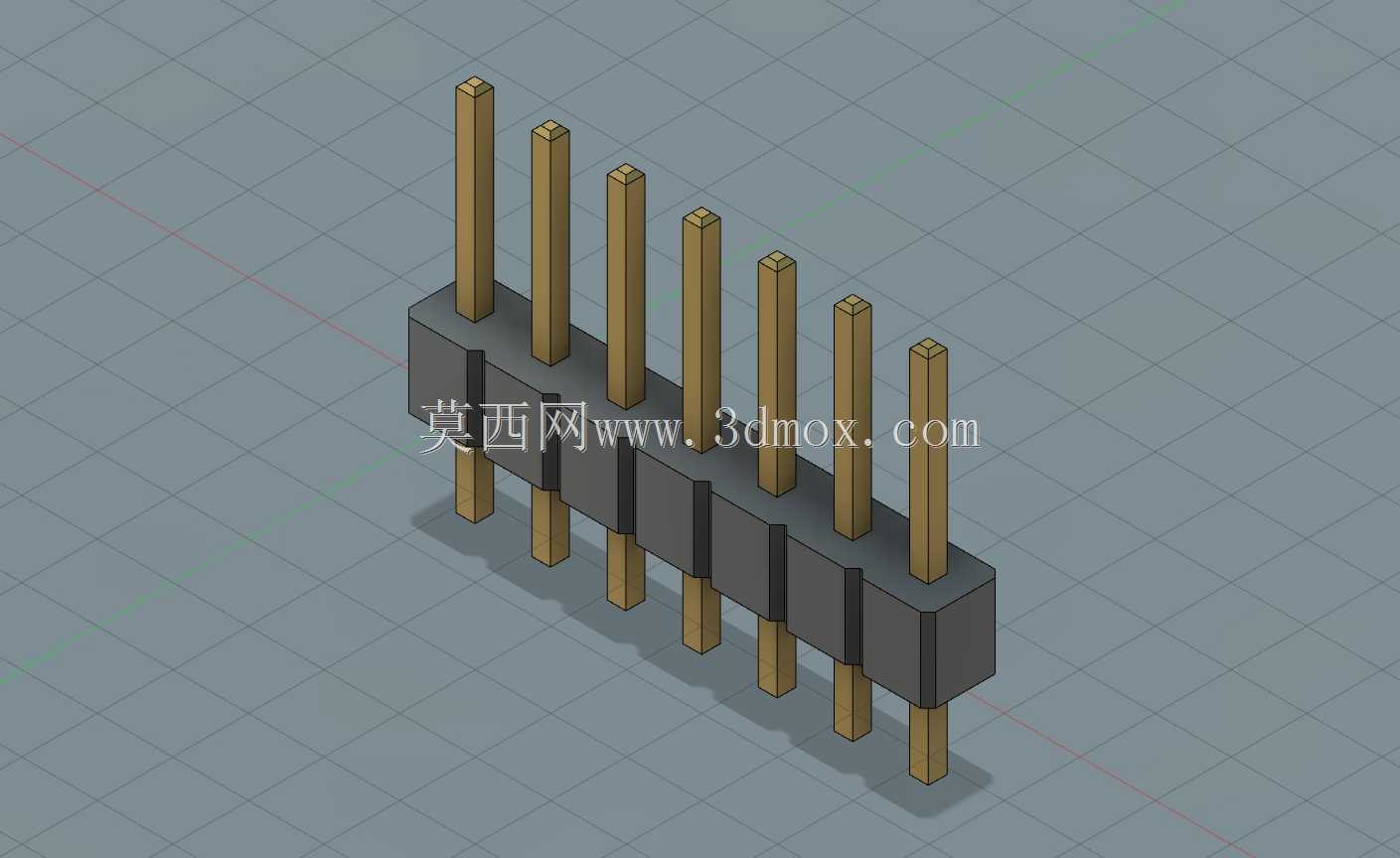

1英寸间距七针直插SIP排针结构

　　在各类通孔插装工艺的电路板装配场景中，单排直插式排针是实现板间垂直连接、板与外设模块信号及电力连通的核心基础连接件，这款七针结构的SIP引脚，正是针对小点位信号传输场景设计的标准化连接部件。从实际应用来看，这类排针常被用在工业控制板卡的扩展接口、老式通讯设备的模块对接、测试治具的信号引出端，以及部分消费类电子的主板与功能子板连接位置，相比贴片式排针，直插结构的焊接强度更高，耐受插拔振动的能力更强，适合在需要反复插拔调试、或者设备运行存在一定机械振动的工况下使用。

　　设计这款排针结构时，首先要匹配通用SIP封装的安装规范，引脚间距严格遵循1英寸范围内均匀排布的标准，也就是相邻引脚中心距保持0.1英寸的通用规格，这一尺寸设定能够直接适配市面上绝大多数通用PCB板的SIP封装焊盘孔位，不需要额外修改电路板钻孔坐标，能直接降低板卡设计的适配成本。绝缘基座采用分段式的隔仓结构，每一根引脚对应独立的绝缘固定槽，基座上的分隔筋既可以增加引脚的固定强度，避免引脚受侧向力时出现歪斜偏移，也能增大相邻引脚之间的爬电距离，在低压信号传输场景下，有效减少引脚间的信号串扰，避免相邻焊点的焊锡在波峰焊过程中出现连锡短路的问题。

　　引脚部分采用方形截面的铜质基材设计，方形结构相比圆形引脚，在插入对应的排母座时，能够和排母内部的弹片形成四个面的线性接触，接触电阻更低，信号传输的稳定性更好，同时方形引脚在穿过PCB焊盘孔时，能够和孔壁形成更均匀的焊接间隙，焊锡爬升时能够形成饱满的焊点，不会出现虚焊、漏焊的问题。引脚两端伸出绝缘基座的长度经过针对性匹配，下端伸出长度适配常规1.6mm板厚的PCB焊接需求，预留足够的焊锡浸润长度，同时不会因为伸出过长导致焊后引脚修剪工作量增加；上端伸出长度匹配通用SIP排母的插接深度，保证插入后接触到位，同时不会因为插入过深顶坏排母内部的接触弹片。

　　从安装边界来看，这款七针排针的绝缘基座宽度控制在标准范围内，在PCB板上布局时，相邻的其他元器件只要保持常规的元器件间距要求，就不会出现装配干涉，基座底部做了微小的凸台设计，焊接时凸台和PCB板面之间留出微小间隙，能够让焊锡挥发的助焊剂气体顺利排出，避免基座底部形成密闭空间导致焊接后出现气压差，把基座顶起造成引脚浮高。整个结构没有多余的复杂特征，建模时每一根引脚的同轴度、相邻引脚的平行度都做了严格的约束，能够直接用于电路板的结构干涉检查，也可以导出为装配模型，用于整机设备的结构布局验证，提前排查排针安装位置和外壳、其他结构件的干涉问题，减少实际打样时的改模次数。在实际选型使用时，这类排针的额定电流、耐压参数都能满足常规低压信号传输的需求，不需要额外做结构定制，直接选用标准件即可完成装配，是电子结构设计中非常通用的基础连接部件。
