十引脚2mm间距薄型排母连接器结构

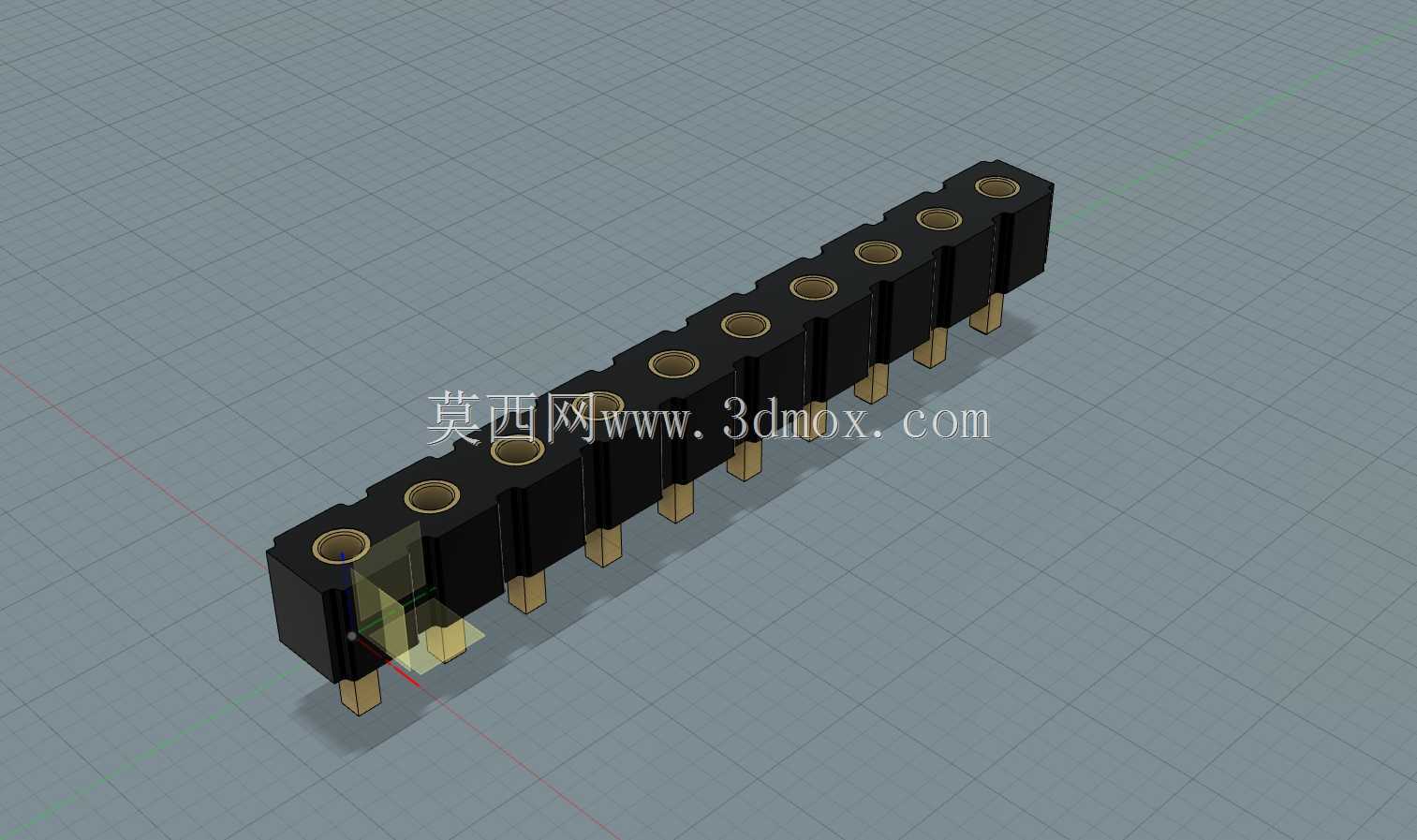

　　在嵌入式无线模块的板级互联场景里，排针排母这类板对板接插件的选型往往直接决定了整机堆叠高度与连接可靠性，尤其是针对Digi XBee这类标准化封装的无线通信模块，常规厚度的排母会额外占用Z向空间，无法满足便携类采集终端、低剖面传感节点的紧凑装配需求，这款薄型排母正是针对这类场景做的定向结构优化。从实际装配边界来看，这款排母的引脚间距严格遵循2mm标准，单排共设置10个连接位，整体塑壳厚度比常规同间距排母压缩近40%，塑壳采用耐高温绝缘材质注塑成型，每个插孔内部都设置了对称的弹性接触簧片，簧片采用铜合金基材镀锡处理，既能保证多次插拔后的接触压力稳定，也能降低接触电阻，避免无线模块供电与信号传输过程中出现压降过大、信号衰减的问题。

　　设计过程中首先要匹配XBee模块的引脚定义与焊盘布局，10个引脚的位置度公差控制在±0.05mm以内，保证模块插装时不会出现引脚偏斜、顶弯的问题，每个引脚的焊端采用直插式设计，适配常规1.6mm厚度的PCB板安装，焊盘伸出长度控制在1.2mm，既能满足波峰焊的吃锡要求，也不会因为引脚过长在焊接后出现多余的锡尖造成相邻引脚短路。不同于常规排母的方型塑壳结构，这款薄型排母的塑壳侧壁做了减薄处理，同时在每个插孔之间设置了隔离筋，既提升了塑壳的结构强度，避免插拔过程中塑壳开裂，也能增加相邻引脚之间的爬电距离，满足低压信号传输的绝缘要求。实际应用中，这类薄型排母除了适配XBee无线模块，也可以用在其他对装配高度有严格限制的板卡互联场景，

　　比如手持检测设备的扩展模块连接、超薄工业传感器的信号引出、小型物联网终端的功能扩展接口等。在结构建模过程中，需要重点关注插孔内部簧片的形变空间，簧片与插针的配合过盈量控制在0.1-0.15mm之间，过盈量太小会导致接触不良，在设备受振动时出现瞬断，过盈量太大则会增加插拔力，导致模块拆装困难，甚至在插拔过程中损坏模块引脚。塑壳的定位柱设置在排母两端，与PCB上的定位孔配合间隙控制在0.1mm，焊接时可以快速定位，避免排母出现偏移导致引脚与焊盘错位。引脚的导电部分与塑壳之间的保持力经过结构优化，每个引脚的拉脱力不低于15N，避免在插拔模块时把引脚从塑壳中带出。从安装尺寸来看，这款排母的总长度为22mm，塑壳宽度为2.5mm，

　　总高度（含焊端引脚）为5mm，安装后露出PCB板面的高度仅为3.8mm，比常规同规格排母低2.2mm，能有效降低整机的堆叠高度，让设备可以做的更轻薄。在信号适配性上，2mm间距的设计可以满足最高1A的载流要求，完全覆盖XBee模块的供电与串口、IO口的信号传输需求，簧片的接触电阻低于20mΩ，在长时间工作时不会因为接触电阻过大出现发热问题。建模时对每个结构的倒角都做了处理，插孔入口处做了0.2mm的导向倒角，方便模块引脚快速对准插入，塑壳的外边缘做了R0.3的圆角处理，避免装配时划伤操作人员或者周边的线材。排母的焊端引脚采用方形截面设计，边长为0.5mm，插入PCB焊盘孔后有足够的吃锡面积，焊接后的抗剪切强度可以满足工业级设备的振动要求，即使在设备运输、现场安装过程中受到冲击，也不会出现排母脱落、引脚开焊的问题。针对工业场景的应用需求，塑壳材质选用的是耐温等级达到260℃的绝缘材料，可以满足无铅波峰焊的温度要求，焊接过程中不会出现塑壳变形、插孔移位的问题。在实际选型替换时，这款排母的安装孔位与常规2mm间距10Pin排母完全兼容，不需要修改原有PCB的设计，直接替换就可以实现降低装配高度的需求，对于已经完成PCB设计想要优化整机厚度的项目来说，不需要重新画板就能达到结构优化的效果，大幅缩短产品的改型周期。
