DO-124封装贴片通用二极管三维结构

　　在消费类电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，表面贴装类分立器件的三维模型精度，直接影响SMT产线的钢网开孔、回流焊治具设计以及整板EMC仿真的边界准确性，DO-124封装的贴片通用二极管，是中小功率整流、续流、信号检波回路中应用频次极高的分立半导体器件，其三维结构的还原度，会直接决定结构设计阶段的干涉检查有效性。

　　从实际电路应用场景来看，这类封装的二极管通常承担1A以内额定电流的整流、续流功能，常见于开关电源次级整流回路、继电器线圈续流回路、IO端口防反接保护回路、小信号检波回路中，相比传统轴向引线封装的同规格二极管，DO-124贴片封装无需预留引线成型、通孔插装的工艺空间，能够大幅压缩PCB板面占用面积，适配当前电子产品高密度组装的设计趋势，在便携消费电子、车载分布式控制模块、工业传感器信号调理板等对组装密度有较高要求的场景中，该封装器件的选型占比逐年提升。

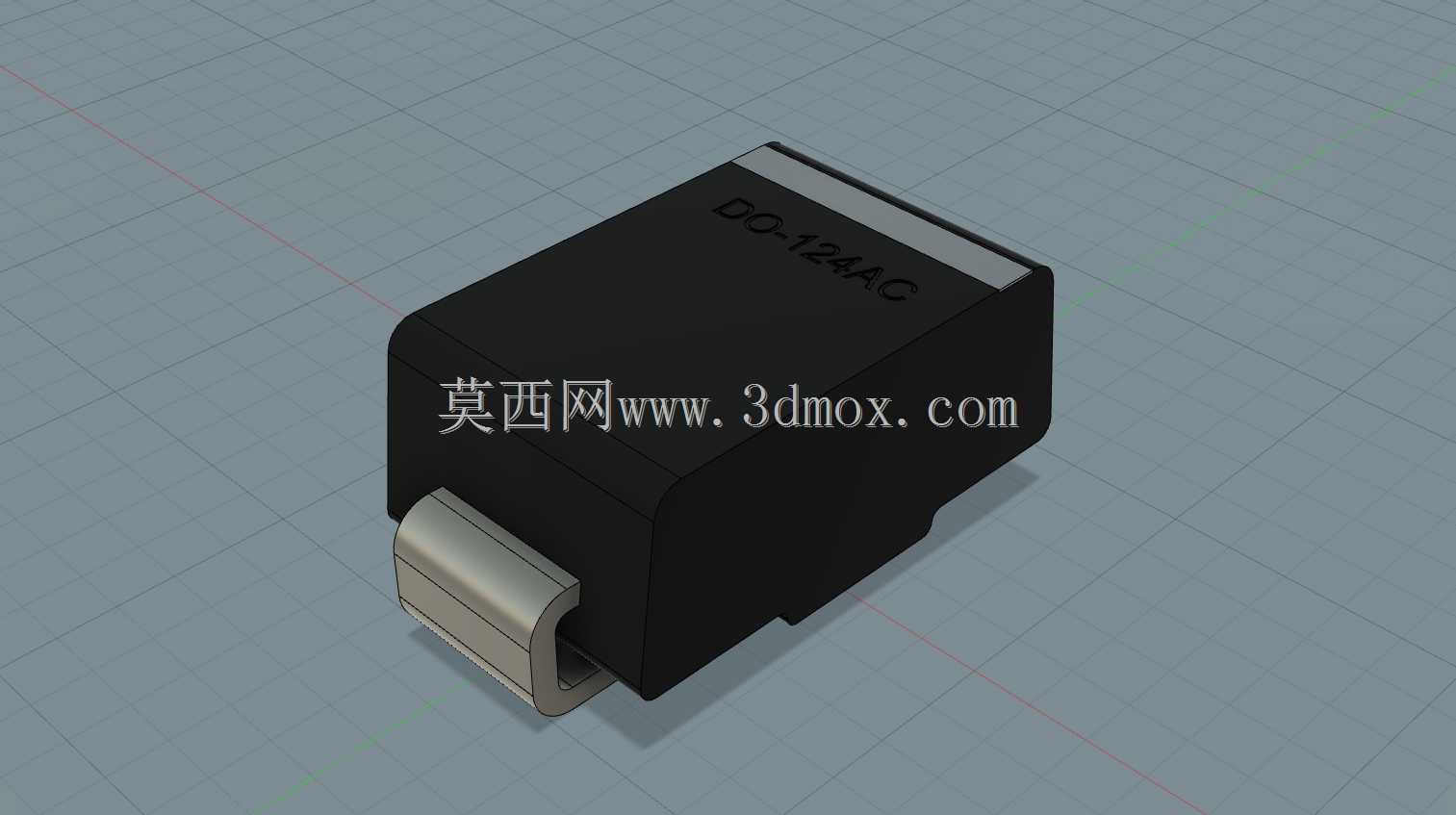

　　该器件的三维结构设计，完全贴合实际量产器件的物理边界，本体采用黑色环氧塑封实体结构，表面标识区域预留了丝印字符的凸印结构，还原了量产器件表面激光打标或油墨丝印的字符位置特征，两端的金属电极采用弯折成型的铜质引线框架结构，电极与塑封本体的结合处做了圆弧过渡处理，完全匹配实际器件的封装工艺特征——实际生产中，引线框架与芯片完成焊线连接后，会通过环氧模塑料高温注塑完成本体封装，之后再进行引线框架的冲切、弯折成型，最终形成两端可与PCB焊盘焊接的SMT贴装端子，模型中电极的弯折弧度、电极端面的平面度、电极与本体的相对位置公差，都严格参照JEDEC相关封装标准设定，能够直接导入PCB装配仿真环节，模拟SMT贴装过程中吸嘴拾取的受力面、回流焊过程中器件与焊盘的贴合状态。

　　从安装边界尺寸来看，该模型还原的DO-124封装器件，本体长度、宽度、高度尺寸完全匹配行业通用封装规范，两端电极的外露长度、电极下表面与本体底部的高度差，都严格按照量产器件的公差中值设定，在PCB布局阶段，设计人员可以直接调用该模型进行器件间距检查，确认与周边贴片电容、贴片电阻、集成电路芯片的安全间距，避免出现组装过程中器件干涉、焊盘间距不足导致的连锡问题；同时在结构件与PCB的配合设计中，比如塑料外壳的内壁避让、导热垫的接触区域设计、三防漆喷涂的遮蔽区域划定，都可以依托该高精度三维模型完成边界确认，无需等待实物器件到样后再进行结构适配，能够大幅缩短产品研发阶段的打样迭代周期。

　　在建模逻辑上，该模型没有采用简化的方块式结构，而是还原了塑封本体的边角脱模斜度——实际塑封工艺中，为了保证模塑完成后器件能够顺利从模具型腔中脱出，塑封本体的四周侧壁都设计有微小的脱模斜度，模型中对这一细节做了还原，避免了简化模型在高精度干涉检查中出现的误判；两端电极的结构也还原了引线框架冲切后的断面特征，电极与塑封本体结合处的溢胶小台阶也做了细节呈现，这些细节在进行热仿真分析时，能够更准确地还原器件通过电极向PCB焊盘传导热量的路径，帮助热设计工程师更精准地评估器件在额定工况下的结温水平，避免因模型过度简化导致的热仿真结果偏差。

　　对于SMT产线的工艺设计人员来说，该模型可以直接用于钢网开孔尺寸的参考，根据电极的实际宽度、长度来确定钢网开孔的长宽比，保证回流焊过程中焊膏的印刷量处于合理区间，减少立碑、虚焊、焊锡量不足导致的可靠性问题；在进行AOI检测程序编写时，高精度的三维模型也可以作为器件轮廓的参考基准，帮助检测设备更准确地识别器件贴装偏移、极性反向等组装缺陷。在电路设计的三维协同环节，结构工程师与硬件工程师可以依托统一的器件模型完成设计对齐，避免出现硬件工程师在2D封装库中设定的器件尺寸与实际实物存在偏差，导致结构设计预留的空间不足的问题，尤其是在多层板堆叠设计、柔性电路板与刚性板结合的设计场景中，器件的实际高度、电极位置的微小偏差，都可能导致整板组装失败，高精度的三维模型能够在设计早期就排除这类风险。

　　此外，该封装二极管的极性标识特征在模型中也做了准确还原，本体一端的负极标识位置与实际器件完全一致，在进行三维装配检查时，可以直接核对器件的极性方向与PCB丝印的极性标识是否匹配，减少因极性反向导致的电路功能失效风险，这一细节在批量生产的首件确认环节，能够帮助工艺人员快速核对器件贴装方向的正确性，降低批量组装的质量风险。
