半尺寸直插式晶振振荡器结构设计

　　在各类工业控制板卡、消费电子主板、通讯接口模块的PCB布局设计中，半尺寸直插振荡器是板级频率源方案里应用极广的一类基础元件，这类元件不需要额外搭配起振电容、匹配电阻，仅需完成供电引脚与信号输出引脚的焊接即可输出稳定的基准频率，相比分立晶振搭棚的起振方案，能大幅降低板级布线的复杂度，减少起振失败、频偏超差的生产调试问题，尤其适合对板卡生产良率要求较高的批量工控产品场景。

　　从实际使用的角度看，这类半尺寸振荡器的核心功能是为系统提供稳定的时钟基准，不管是单片机的指令周期计时、通讯接口的波特率匹配，还是ADC采样的时序同步、显示模块的刷新驱动，都需要依托振荡器输出的固定频率信号完成时序对齐，一旦振荡器输出频偏超出允许范围，就会出现通讯丢包、采样失准、系统运行紊乱等各类隐性故障，因此这类元件的结构可靠性直接决定了整套板卡的长期运行稳定性。

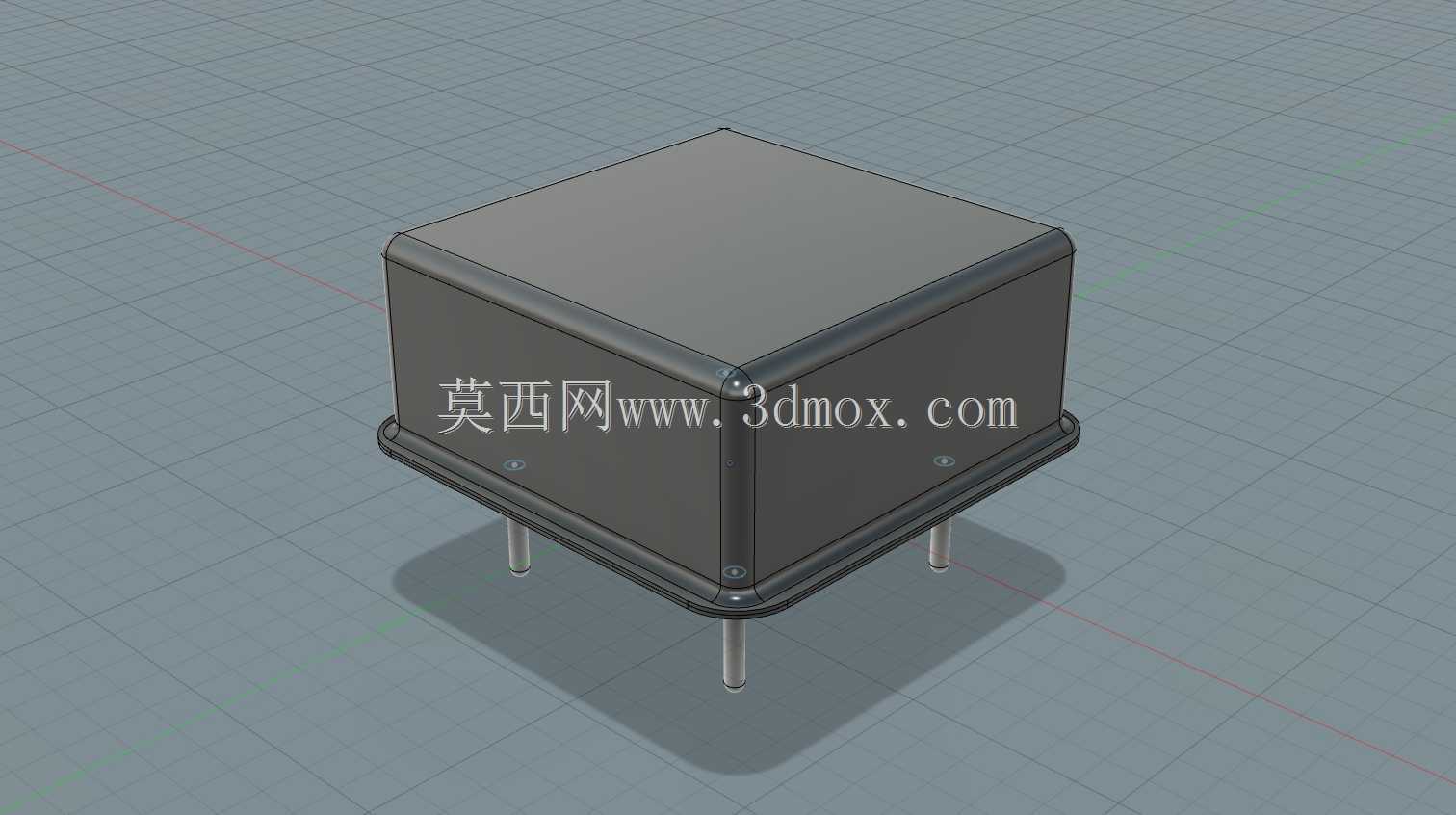

　　这款半尺寸振荡器的结构设计充分考虑了直插焊接的工艺需求，外壳采用方形金属屏蔽结构，边角做了圆弧过渡处理，既可以避免生产转运过程中边角磕碰掉漆、壳体变形，也能减少尖锐边角对操作人员焊线、插件时的划伤风险，金属壳体整体做密封压合处理，能够隔绝板卡生产过程中助焊剂蒸汽、清洗溶剂渗入内部晶振谐振腔，避免内部谐振晶片被污染后出现频率漂移、起振困难的问题。底部引出的三根直插引脚采用标准间距设计，引脚长度匹配常规2mm厚度PCB的波峰焊工艺要求，插件时引脚穿过PCB焊盘后露出的长度刚好满足焊锡浸润的要求，不需要额外剪脚即可完成焊接，能有效提升板卡组装的生产效率。

　　在安装边界的设计考量上，这款半尺寸封装的振荡器相比全尺寸同类型元件，占用的PCB板面面积缩小近一半，对于布局空间紧张的小型化控制板卡、嵌入式模块来说，能够腾出更多板面空间布置其他功能元件，同时元件的整体高度控制在常规直插元件的高度范围内，不会因为元件过高影响板卡后续的外壳装配、绝缘片安装。壳体底部的凸边结构做了限位设计，插件时壳体底部与PCB板面保持固定的间隙，既可以避免波峰焊时焊锡顺着引脚爬到壳体内部，也能给焊接后的引脚焊点留出足够的检查空间，方便质检人员目视检查焊点是否存在虚焊、连焊问题。

　　从建模还原的细节来看，这款模型完整还原了产品的实际装配关系，金属壳体的压合接缝、引脚与壳体的固定结构、底部凸边的安装限位特征都做了准确复刻，在做PCB板级三维装配校验时，可以直接导入模型完成布局干涉检查，提前预判元件与周边接插件、高大电容、散热片之间的装配间隙问题，避免实际打样后出现元件装不下、外壳顶到元件的设计失误。对于板卡结构设计人员来说，准确的元件三维模型是完成数字化样机装配校验的基础，尤其是在做高密度板卡布局时，每一个直插元件的外形尺寸、安装位置、引脚伸出长度都需要精准匹配，才能保证后续生产组装的顺畅，减少打样迭代的成本。

　　在实际选型应用中，这类半尺寸振荡器常被用在空间受限的嵌入式模块、小型传感节点、便携检测设备的板卡设计中，相比贴片封装的同规格振荡器，直插封装的元件焊接难度更低，对于小批量试制、手工焊接的研发场景来说，不需要专用的回流焊设备即可完成焊接，调试更换也更加方便，同时金属密封外壳的抗干扰能力更强，在工业现场存在电磁干扰的复杂环境下，能够更好的屏蔽外界电磁杂波对内部谐振电路的影响，保证输出频率的稳定性。设计这类元件的三维模型时，需要严格匹配实际量产元件的外形公差，引脚的直径、间距、长度都要符合实际元件的参数范围，壳体的外形尺寸、边角弧度、底部凸边的高度都要和实物一致，这样导入PCB装配环境后才能得到准确的干涉检查结果，为板卡布局设计提供可靠的参考依据。
