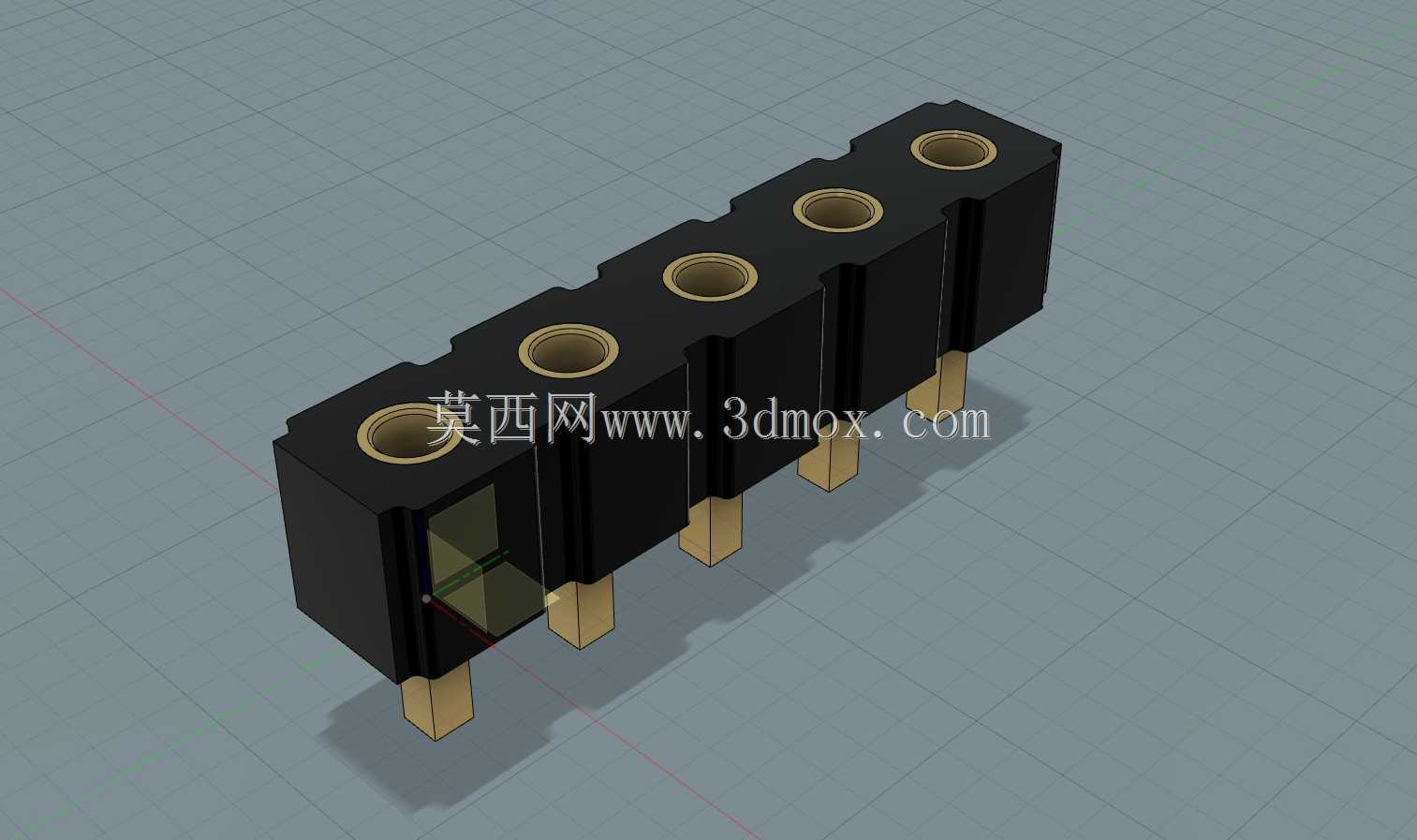

五工位2mm间距薄型割台插座结构

　　在高密度PCB板间互联场景里，这类薄型割台插座是小间距信号传输链路里的常用连接件，常见于便携检测设备、小型工控控制板、嵌入式传感模块的板层堆叠连接中，相比常规间距排母，2mm的孔位间距能在有限的板卡面积上排布更多信号通路，同时薄型的塑壳设计能压缩板间垂直安装空间，适配内部空间局促的紧凑型电子设备装配需求。从实际使用场景来看，这类插座主要承担两块平行PCB之间的信号与小电流导通作用，公针插入对应插孔后，插孔内部的弹性接触结构能提供稳定的接触压力，抵消设备运输、运行过程中产生的微幅振动带来的接触不良风险，五工位的孔位配置刚好适配五路并行信号的传输需求，比如小型传感器的信号输出端、低速通讯总线的接线端都能直接匹配使用，

　　不需要额外裁剪拼接标准长排母，减少装配工序里的二次加工工作量。设计这类插座结构时，首先要考虑塑壳的定位精度，每个插孔的同轴度需要控制在合理公差范围内，避免公针对插时出现偏斜顶弯插针的问题，塑壳外侧的分隔筋既起到孔位之间的绝缘隔离作用，也能增强塑壳整体的结构强度，防止过波峰焊时高温导致塑壳变形翘曲。插针的伸出长度是安装边界里的核心参数，过长的插针会在焊接后突出PCB背面过多，占用下层板的布局空间，过短则会导致焊锡浸润面积不足，降低焊接可靠性，插针根部与塑壳的结合位置做了卡位结构，能避免插针在对插过程中出现轴向窜动，保证多次插拔后的位置精度。插孔内部的接触端采用镀金铜套结构，铜套外壁与塑壳的安装孔过盈配合，

　　防止铜套在插拔过程中被带出塑壳，内壁的弹性收口结构能在公针插入时形成均匀的环抱接触力，降低接触电阻，减少信号传输过程中的损耗。塑壳的整体厚度做了减薄处理，相比常规同间距排母，垂直方向的安装高度降低了近三分之一，在对设备厚度有严格要求的便携类产品里，这个尺寸优势能给结构设计留出更多余量，比如手持检测终端的主板与功能子板连接时，薄型插座不会在板间形成过高的凸起，避免挤压外壳内部的电池、显示屏等部件。安装时需要注意，插座的定位柱要与PCB上的定位孔精准对齐，过炉焊接时的温度曲线要匹配塑壳材料的耐温特性，防止高温下塑壳软化导致孔位偏移，对插公座时要保证垂直施力，避免侧向力导致插针弯曲或者塑壳开裂。从结构建模的角度来看，

　　这类零件的建模重点在于插孔与插针的配合公差设计，塑壳的拔模角度要符合注塑生产的工艺要求，插针的折弯角度、伸出长度的公差标注要清晰，铜套的收口结构要做细节还原，保证模型导入装配环境后能直接做干涉检查，验证板间安装间隙是否符合设计要求，提前排查装配时可能出现的结构冲突问题。在设备选型过程中，这类五工位薄型插座适合信号密度中等、安装空间受限的互联场景，不需要选用多排大位号的连接器，既能满足信号传输的可靠性要求，也能控制物料成本与装配难度，在小型化电子设备的结构设计里，这类小间距薄型连接件已经逐步替代传统厚壁排母，成为紧凑型板间互联的首选方案。
