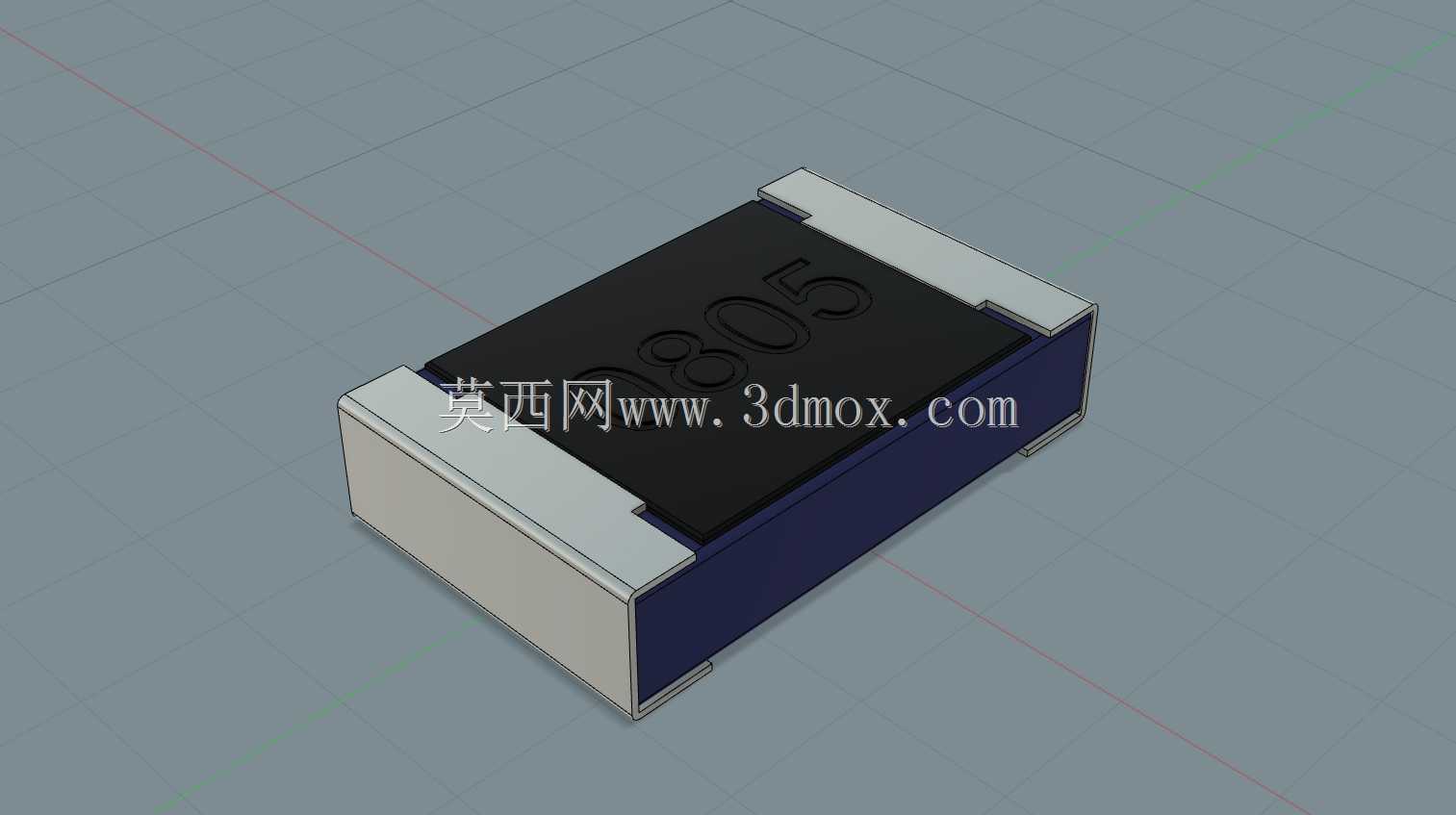

0805封装通用贴片电阻三维结构设计

　　在消费电子、工业控制板卡、汽车电子模块的PCB设计流程里，0805封装的SMD电阻是应用覆盖度极高的无源基础元件，这类元件的三维模型搭建，直接影响PCB布局阶段的干涉检查、装配仿真、整机结构堆叠验证的准确性，很多刚接触结构协同设计的工程师容易忽略这类小尺寸元件的模型精度，等到SMT试产阶段才发现元件与周边结构件、接插件存在空间干涉，反而拉长了项目迭代周期。做这个0805贴片电阻的三维结构时，首先要贴合实际量产元件的真实外形边界，不能只按照封装焊盘的尺寸做简化方块：实际量产的0805电阻本体是长方体陶瓷基底，两端的端电极不是简单贴在本体端面的金属片，而是有包裹本体侧面的折边结构，这个折边的尺寸直接关系到焊盘设计时的钢网开口尺寸，也会影响回流焊过程中焊锡的爬锡高度仿真，如果模型把端电极做成完全平齐于本体端面的平面，后续做DFM可制造性检查时，就无法准确模拟焊锡润湿后的实际元件高度，容易出现对周边元件安全距离的误判。从实际应用场景来看，0805封装的电阻相比更小的0402、0603封装，功率承载能力更强，手工焊接的容错率更高，常被布置在电源回路、信号采样回路、限流保护回路中，这些位置的电阻周边往往会搭配电容、二极管、MOS管等不同高度的元件，因此模型的本体高度、端电极厚度都要严格匹配行业通用的物料公差范围：本体长度方向控制在2.0mm±0.1mm，宽度方向1.25mm±0.1mm，本体厚度根据功率等级常见的有0.5mm、0.6mm两种规格，

　　建模时选取最通用的0.55mm厚度作为基准，两端电极的折边覆盖本体侧面的长度控制在0.3mm左右，完全贴合实际物料的成型结构。设计思路上没有做多余的外观修饰，本体表面的标识字符做了浅浮雕处理，还原真实电阻表面的激光打标质感，同时控制模型的曲面数量，避免单个小元件模型占用过多的装配资源，毕竟一块普通的工业控制板上往往会用到几十上百个同封装的电阻，如果单个模型的面数过高，整板装配时会出现明显的操作卡顿。安装边界的考量上，模型预留了焊盘焊接后的焊锡空间，在元件底部与PCB表面之间留出了0.05mm的间隙，模拟实际SMT贴装后焊锡层的厚度，在做整机装配的高度检查时，不会因为忽略焊锡厚度导致元件与上方屏蔽罩、结构壳体的间隙计算偏小。

　　很多工程师在做PCB结构协同的时候，习惯直接调用EDA软件导出的简化元件模型，那些模型往往是没有端电极折边、没有厚度公差的简单方块，遇到高密度布局的板卡时，很容易出现元件端电极与相邻元件焊盘距离过近的问题，甚至会因为模型高度不准，导致屏蔽盖装配时压到电阻本体，造成元件碎裂或者焊接脱落。这个0805电阻的三维结构，完全按照JEDEC标准里的0805封装外形尺寸搭建，同时兼顾了不同厂家物料的共性尺寸特征，不管是做消费类电子产品的主板堆叠，还是做工业控制模块的板卡装配仿真，都能直接调用，不需要再针对不同厂家的物料做额外的尺寸修正。另外在模型的细节处理上，本体的陶瓷部分做了哑光质感的区分，两端电极做了金属镀锡层的质感区分，在做产品渲染、

　　装配工艺演示的时候，能够清晰分辨元件的结构组成，不会和其他同尺寸的贴片电容、贴片电感混淆。实际生产中，0805电阻的端电极是三层结构，内层是银钯电极层，中间是镍阻挡层，外层是锡铅或者无铅镀锡层，建模时不需要还原内部的镀层结构，只需要把外部可见的电极外形做准确，就能满足结构设计、装配检查的全部需求，毕竟结构工程师不需要关注元件内部的材料构成，只需要掌握元件外部的安装尺寸、空间占位、与周边结构的干涉边界就足够了。在做高密度PCB布局的时候，0805电阻的摆放方向也会影响整体的空间利用率，准确的三维模型可以帮助工程师在布局阶段就调整元件的摆放角度，避开PCB上的安装孔、接插件、结构定位柱，不需要等到打样回来才发现元件和结构件冲突。
