DPAK3封装通用调节器三维结构设计

　　在消费电子、工业控制板卡、车载电子模块的PCB布局环节，表面贴装功率器件的封装选型直接决定了整板的空间利用率、散热效率与生产良率，DPAK封装的通用调节器是中小功率电源管理回路里的常用器件，这类器件的三维模型搭建，不能只做外观示意，必须完全匹配实际量产器件的安装边界、引脚成型尺寸与本体公差，否则在SMT产线做钢网设计、回流焊治具加工、器件干涉检查时就会出现批量性问题。

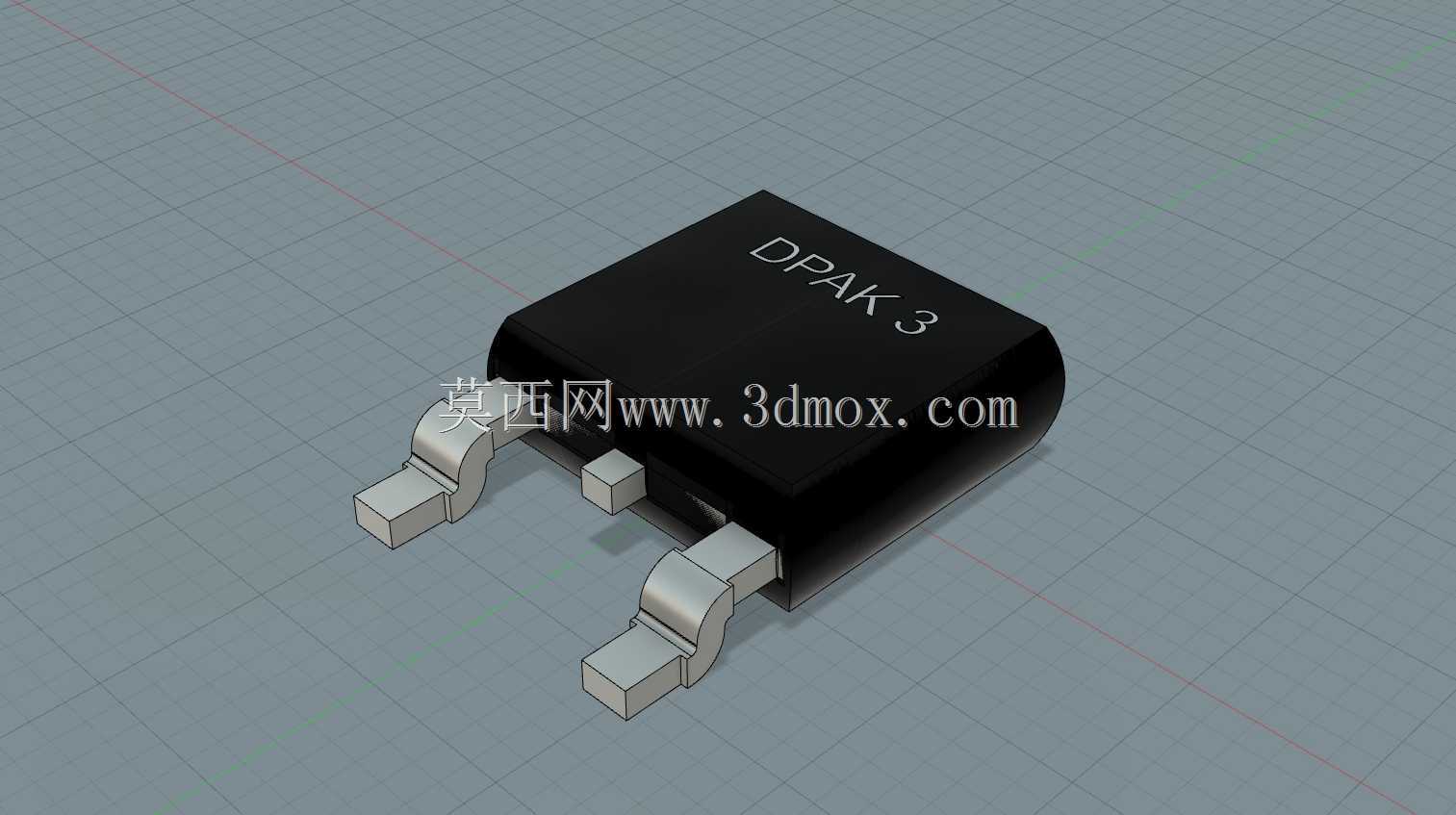

　　做这个模型的时候，首先要明确DPAK3封装的引脚定义与成型特征，三个引脚里中间的宽引脚是散热兼功率输出引脚，两侧的窄引脚分别是输入与控制引脚，引脚的成型折弯角度、引脚伸出本体的长度、引脚末端的共面度，都是建模时必须严格卡控的参数——很多新手建模时会把引脚做成直插式的直角结构，忽略了贴片器件引脚的成型圆弧与爬锡缺口，实际生产时这类模型导出的STEP文件导入PCB设计软件后，会出现引脚焊盘与器件本体偏移、引脚与周边贴片电容电阻干涉的问题，甚至会导致SMT贴装时吸嘴取料偏移。

　　本体部分的建模要兼顾散热结构与标识特征，DPAK封装的调节器本体是环氧树脂塑封结构，背面的散热焊盘与中间引脚是连通的，建模时不能把塑封本体与散热引脚做成完全贴合的无间隙结构，要预留出实际器件塑封溢料的微小间隙，同时本体表面的丝印标识区域要做轻微的凹陷处理，还原真实器件的丝印印刷特征，避免渲染时出现标识浮于表面的失真感。本体的边角要做符合塑封工艺的小圆角处理，不能做成尖锐直角，毕竟半导体塑封模具的型腔边角本身就有工艺圆角，尖锐直角的模型不符合实际加工工艺逻辑。

　　从安装边界来看，这类贴片器件在PCB上的安装高度、引脚与焊盘的重叠长度、本体与周边器件的安全间距都有明确要求，建模时要把器件的最大实体尺寸作为建模基准，也就是把器件的公差上限纳入模型尺寸，这样结构工程师在做板卡堆叠检查时，才能提前发现器件与外壳、散热片、接插件之间的干涉问题。比如很多车载电源模块里，DPAK封装的调节器上方会加装小型散热片，模型的本体顶面平面度要符合实际器件的塑封平面公差，否则散热片装配时会出现贴合间隙过大、散热效率不达标的问题。

　　实际应用场景里，这类通用调节器常被用于12V转5V、5V转3.3V的中小功率电源回路，最大持续输出电流一般在3A以内，对安装空间的要求极高，很多紧凑型板卡的布局里，DPAK器件的周边0.5mm范围内就会布置0805、0603封装的阻容件，这就要求三维模型的本体轮廓、引脚位置的精度控制在0.05mm以内，否则导出的干涉检查结果完全没有参考价值。建模时还要注意引脚的镀层特征，引脚表面是雾锡镀层，渲染时要还原哑光金属的质感，不能做成亮面镀铬的效果，塑封本体是哑光黑色环氧树脂，表面有轻微的磨砂质感，不要做成高光塑料的效果，这样在做产品渲染、装配动画时才能更贴近真实产品的视觉效果。

　　另外，这类器件的包装是编带包装，模型的尺寸精度也会影响SMT贴片机吸嘴选型的仿真，本体顶面的吸嘴吸附区域要保持平整，不能有凸起的标识或者结构，否则仿真时会出现吸嘴吸附漏气的误判。很多工程师在做板卡三维装配时，会忽略器件引脚的共面度问题，建模时要把三个引脚的底面设置在同一基准平面上，偏差不超过0.02mm，这和实际器件的共面度要求一致，否则在做PCB与器件的装配仿真时，会出现引脚虚接、本体翘起的错误仿真结果。

　　从设计思路上来说，这个模型采用参数化建模方式，所有尺寸都关联封装标准参数，后续如果需要调整为同封装不同型号的器件，只需要修改本体长度、引脚宽度的参数就可以快速衍生新的模型，不需要重新绘制草图。建模时把塑封本体、三个引脚、散热焊盘分别作为独立的实体特征，方便后续做有限元热仿真时给不同部件分配对应的材料参数——塑封本体的导热系数、引脚铜材的导热系数、焊锡的导热系数都可以分别赋值，仿真结果会更贴近实际工作状态下的温度分布。

　　在工业控制板卡的应用场景里，这类器件往往要在-40℃到125℃的温度范围内长期工作，模型的尺寸设置也要考虑温度形变的影响？不，三维模型本身是常温下的实体尺寸，热形变是仿真环节的参数设置，建模只需要保证常温下的尺寸精度即可。另外要注意，DPAK3封装的器件与TO-252封装的尺寸基本一致，但引脚的成型细节有细微差异，建模时不能直接套用TO-252的模型改个名字，要对照实际器件的规格书调整引脚的折弯半径、伸出长度，避免出现封装兼容的误判。很多硬件工程师在选型时会参考三维模型确认封装兼容性，如果模型尺寸不准，很可能导致采购的器件无法贴装，造成整批板卡报废的损失。
