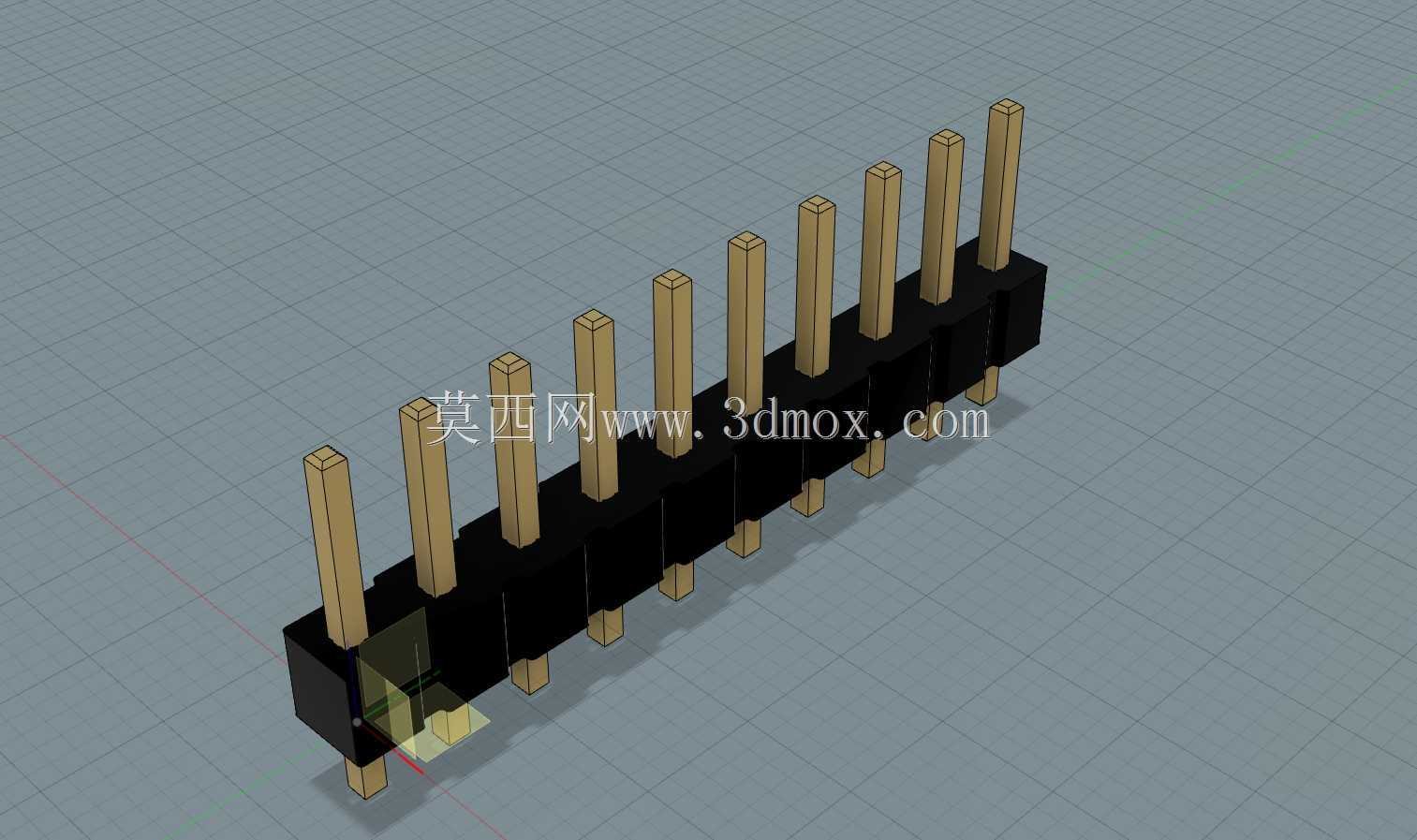

2mm间距10位低轮廓排针接头结构

　　在紧凑型消费电子、工业控制板卡、嵌入式开发模块的板间连接场景里，排针类接插件的选型直接决定了整机内部的堆叠高度与连接可靠性，这类薄型销头结构正是为了解决传统排针安装高度过高、无法适配超薄壳体装配的痛点而设计的。日常做板卡堆叠设计时，经常会遇到两块PCB板间距被限制在5mm以内的情况，常规2.54mm间距排针加上塑壳的总高度往往会超出安装边界，这时候2mm间距的低轮廓排针就成了首选，它的塑壳基座做了减薄处理，插针外露长度也做了精准控制，既能保证公母对插时的啮合深度满足接触电阻要求，又能把整体安装高度压缩到传统排针的三分之二左右。

　　从结构设计逻辑来看，这款10位的排针采用单排直插布局，每根插针的截面为方形，方形插针相比圆形插针在和母座端子接触时能形成更大的接触面积，抗振动性能更好，在有轻微冲击的工业设备场景下也能保持连接稳定，不会出现瞬断的情况。塑壳基座采用等间距的隔仓设计，每个仓体对应一根插针，仓壁的厚度控制在0.3mm左右，既可以保证相邻插针之间的绝缘距离满足安规要求，避免高压差下的爬电风险，又不会额外占用横向的安装空间，10位的总长度刚好适配常规IO扩展口的引脚数量，不用额外裁剪拼接。

　　实际安装时，这款排针的插针穿过PCB上对应的安装孔后，采用波峰焊或者手工焊接都可以，插针的尾部做了轻微的倒角处理，插装时能顺利对准焊盘孔，不会出现插针顶弯的情况。塑壳底部和PCB表面接触的位置做了微小的定位凸点，和PCB上的定位孔配合后，焊接前不用额外治具固定就能保持排针和板边垂直，不会出现焊歪导致母座无法对插的问题。对插端的插针头部做了导向斜角，和对应的薄型母座对插时，哪怕有0.2mm以内的位置偏差，也能顺着斜角顺利滑入母座端子的接触簧片里，降低了整机装配时的对位难度，适合流水线批量装配作业。

　　从安装边界来看，这款排针的横向相邻引脚中心距为2mm，10位排针的总长度为20mm左右，塑壳的宽度控制在2.5mm以内，焊接到PCB上之后，塑壳距离板边的最小安全距离只需要留1mm就足够，不会和板边的安装螺柱、壳体筋位产生干涉。插针的对插外露长度为3mm，刚好匹配对应母座的啮合深度，不会因为插针过长导致对插后顶到母座内部的塑壳底部，也不会因为插针过短导致接触面积不足、大电流下发热的问题。在电气性能层面，单根插针的载流能力可以达到3A，满足常规信号传输以及小功率供电的需求，相邻引脚之间的绝缘电阻可以达到1000MΩ以上，在200V以内的直流电路里使用不会出现击穿短路的问题。

　　做三维建模的时候，这类接插件的模型精度直接影响PCB布局的干涉检查结果，建模时需要严格控制插针的位置度公差，每根插针的中心位置偏差不能超过0.05mm，塑壳的外形尺寸偏差控制在0.1mm以内，这样在整机装配仿真的时候才能准确判断排针和周边器件的间隙是否满足装配要求。另外建模时还要还原插针尾部的焊接长度，预留出焊锡的圆角空间，避免仿真时出现排针和PCB焊盘干涉的误判。在实际选型替换的时候，这款排针的安装孔位和同间距的其他品牌薄型排针完全兼容，不用修改PCB设计就可以直接替换，对于已经完成制版的项目来说，物料替代的灵活性很高。
