0805封装通用钽电容贴片结构设计

　　在消费电子、工业控制板卡、通信终端设备的表面贴装生产环节里，0805封装的钽电容是板级电源滤波、信号去耦回路里的常用无源器件，这类元件的三维建模精度，直接影响PCB布局阶段的干涉检查、钢网开孔设计、贴片机吸嘴选型匹配，以及后续回流焊工艺的良率预判。很多刚接触板级结构设计的工程师容易忽略贴片元件的细节建模，要么直接调用标准库里面简化到极致的方块模型，要么忽略端电极的圆角、本体塑封层的拔模斜度，等到做整板装配检查的时候，才发现和周边屏蔽罩、接插件的预留间隙算错，或者贴装的时候因为模型尺寸偏差导致吸嘴取料偏移的预判失效。

　　这个0805钽电容的建模，首先是从实际量产元件的安装边界倒推设计逻辑的，0805封装的公制对应尺寸是2012，也就是本体长度方向标称2.0mm，宽度方向标称1.2mm，建模的时候没有直接用直角方块做本体，而是还原了实际钽电容塑封本体的边角R角，这个R角不是为了外观好看，而是实际元件在模塑封装的时候，模具型腔本身就有工艺圆角，同时端电极的镀层覆盖区域，也不是简单贴在本体两个端面的平面，而是顺着本体的侧面有一个爬镀的延伸区域，这个延伸段的长度直接关系到焊盘设计的时候，锡膏印刷的重叠区域计算，如果建模的时候把端电极只做在端面，后续做焊盘应力仿真的时候，就会错判焊点的剪切强度，因为实际焊接的时候，端电极侧面的爬锡是焊点机械强度的重要组成部分。

　　从实际应用场景来说，这类贴片钽电容通常会布置在IC芯片的电源引脚周边，用来滤除电源回路的高频纹波，很多高密度PCB板上，0805电容和周边0402电阻、SOP封装芯片的引脚间距往往只有0.3mm甚至更小，这就要求三维模型的尺寸公差带必须和实际元件的最大实体尺寸对齐，比如本体的最大高度不能超过1.25mm，端电极的厚度不能超过0.15mm，不然在做整板的3D装配检查时，就会漏掉和上方结构件、屏蔽盖的干涉问题——很多量产项目里出现过屏蔽盖盖不上压碎电容的问题，根源就是前期调用的简化模型把电容高度做小了0.2mm，等到打样回来才发现干涉，再改板就耽误了项目周期。

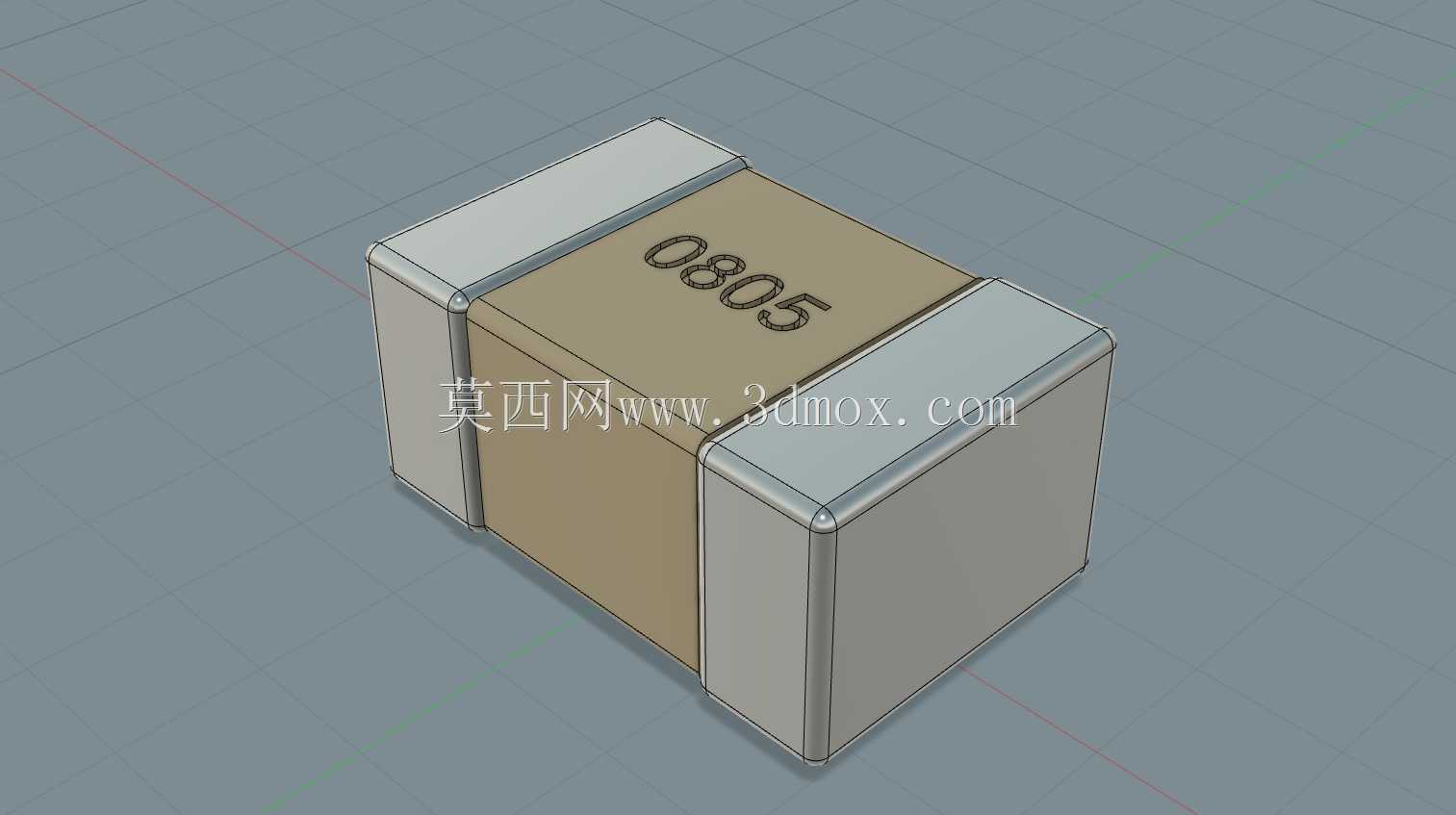

　　设计这个模型的时候，特意区分了本体塑封层和两端电极的材质外观，本体的浅棕色调对应实际钽电容的环氧树脂塑封外壳，两端的银灰色金属部分对应三层结构的端电极：最内层是和内部钽芯连接的银浆层，中间是镍阻挡层，最外层是可焊的锡镀层，建模的时候没有把端电极做成和本体完全齐平的结构，而是还原了实际元件端电极略微突出本体侧面的工艺特征，这个特征在做贴片机吸嘴取料仿真的时候很关键，吸嘴吸附在元件本体顶面的时候，如果端电极突出尺寸偏差过大，会导致元件吸附的时候出现倾斜，贴装的时候就会出现立碑、偏移的焊接缺陷。

　　另外，很多工程师做贴片元件建模的时候容易忽略本体顶面的标识区域，实际量产的0805钽电容顶面会印有容量、耐压、极性标识，这个模型上还原的0805标识位置，刚好对应实际元件丝印的基准区域，在做整板的视觉检测仿真的时候，这个标识面的位置可以作为AOI检测的定位基准，用来判断元件贴装的时候有没有出现旋转偏移、反向贴装的问题——钽电容是有极性的元件，如果贴反了通电就会击穿短路，所以模型上的标识位置和极性方向的对应关系，在做DFM可制造性检查的时候是很重要的参考依据。

　　从安装边界的角度来说，这个模型的焊盘匹配尺寸严格遵循IPC-7351表面贴装设计规范的贴片元件焊盘计算规则，端电极对应的焊盘宽度比电极宽度每侧外扩0.2mm，长度方向外扩0.3mm，这样的焊盘匹配尺寸，既可以保证回流焊的时候锡膏熔融后形成足够的浸润角，又不会因为焊盘过大导致元件在熔融锡的表面张力作用下出现移位。建模的时候也考虑了不同厂家同封装钽电容的尺寸公差范围，把本体的长宽高尺寸都取了行业内通用的最大实体尺寸，这样不管是用哪个品牌的同规格元件，在做布局干涉检查的时候都能覆盖最坏情况，不会出现因为个别厂家元件尺寸偏大导致的装配问题。

　　在高密度组装的场景下，比如蓝牙耳机主板、工业传感器的核心板卡上，0805钽电容往往会布置在板边靠近连接器的位置，这时候模型的边角圆角特征就很重要，如果用直角方块的模型做干涉检查，会误判和连接器塑胶壳体的间隙，实际元件因为有圆角，在0.1mm左右的间隙下是不会出现硬干涉的，但直角模型就会提示干涉，导致不必要的布局调整，浪费板上的宝贵布线空间。反过来，如果实际元件的圆角比模型小，那模型算出来的安全间隙就不可靠，所以这个模型的R角尺寸是拆解了三家主流厂商的同规格0805钽电容实测取平均值做的，能覆盖绝大多数量产元件的实际外形。

　　还有一个容易被忽略的细节，就是钽电容本体和端电极衔接的位置，实际元件会有一个非常细微的台阶，这个台阶是塑封的时候端电极预嵌在模具里形成的，建模的时候还原了这个0.05mm左右的台阶，这个细节在做焊点的3D形态仿真的时候，能更准确地模拟锡膏在电极侧面爬升的高度，从而更精准地计算焊点的长期可靠性，比如在温度循环测试的时候，焊点的应力集中点刚好就在这个台阶位置，如果模型把这个位置做成完全平滑过渡，仿真出来的应力值就会比实际值偏小，导致可靠性预判失误。

　　对于结构设计和工艺工程师来说，这类标准封装元件的三维模型不需要做过度的艺术化处理，核心是要把和装配、焊接、检测相关的所有关键尺寸和特征做准确，不需要把内部的钽芯、引线结构都建出来，毕竟外部装配只需要和元件的外轮廓发生关系，但外轮廓上所有和制造、装配相关的特征都不能省略，小到端电极的爬镀长度、本体的圆角、顶面的丝印基准位置，大到整体的长宽高尺寸、端电极的位置度，都要和实际量产元件对齐，这样的模型在实际设计工作中才能真正起到减少试错成本、提前规避工艺风险的作用，而不是仅仅作为一个视觉上的占位方块存在。
