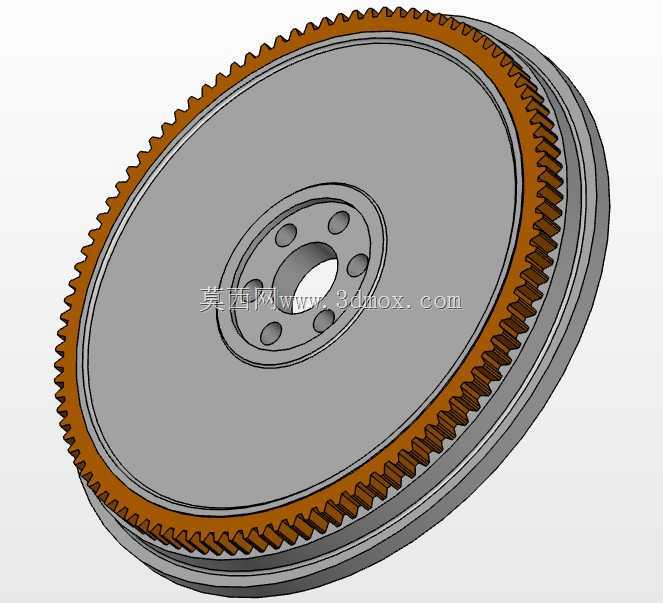

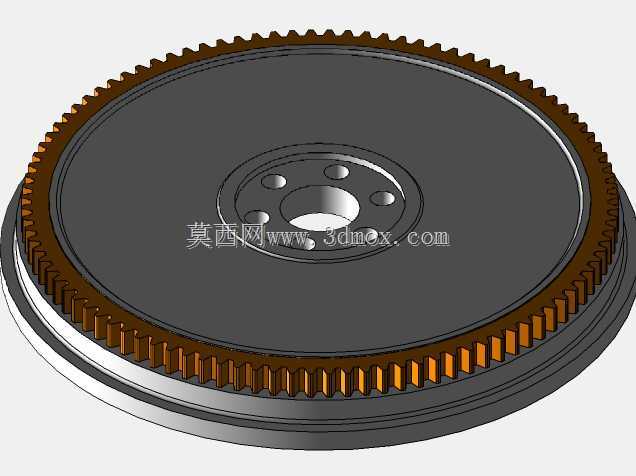

农用卡车带齿圈集成式飞轮结构

　　这款带齿圈的集成飞轮，主要适配农用运输卡车的动力输出端，是发动机与传动系统衔接的核心旋转部件，日常作业场景覆盖乡村非铺装路面运输、农田农资转运、短途农产品载货等工况，这类使用场景下发动机转速波动大、负载突变频繁，对飞轮的转动惯量匹配、齿圈啮合可靠性都有更贴合农用场景的要求。从功能层面看，该部件首先承担储能稳速的作用，在发动机做功行程储存曲轴输出的旋转动能，在排气、进气、压缩三个非做功行程释放能量，抵消曲轴运转的转速波动，让农用卡车在低转速大负载作业时不会出现明显的闯动或熄火；其次外缘集成的起动齿圈，直接与起动机驱动齿轮啮合，承担发动机起动时的动力传递作用，齿圈采用过盈压装的方式与飞轮本体结合，避免频繁起动啮合过程中出现齿圈移位、

　　松脱的问题；同时飞轮的端面是离合器摩擦片的安装贴合面，飞轮本体的平面度、端面跳动公差直接决定离合器结合的平顺性，避免农用卡车重载起步时出现离合器打滑、抖动的故障。设计过程中首先匹配的是对应排量农用柴油机的转动惯量需求，没有盲目追求大惯量设计——过大的惯量会导致发动机加速响应变慢，反而不适合农用场景频繁换挡、变负载的作业需求，惯量值经过匹配后，既能保证怠速运转稳定性，也能兼顾油门响应的灵敏度。结构上中心的安装孔采用与曲轴输出端法兰匹配的定位止口设计，周围均匀分布的螺栓孔对应曲轴法兰的安装点位，保证装配时的同轴度，避免高速旋转时出现动平衡超差的问题；中心区域预留的轴承安装位，可直接集成离合器分离轴承的配合结构，

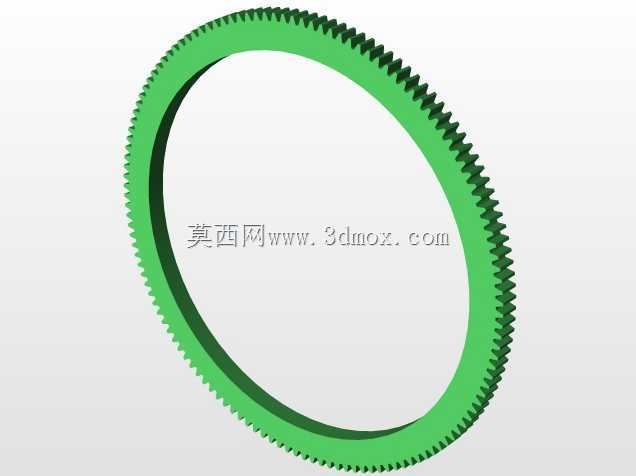

　　减少传动系统的额外安装支架，让动力输出端的结构更紧凑，适配农用卡车紧凑的动力舱布局。外缘的起动齿圈采用斜齿设计，相比直齿结构啮合重合度更高，起动机驱动齿轮啮入时更平顺，能降低农用车辆低温起动时的打齿风险，齿部的倒角处理也能让齿轮啮合时的导向性更好，减少起动机顶齿的故障概率。安装边界方面，飞轮的轴向厚度控制在适配对应型号离合器压盘的安装尺寸范围内，外径尺寸匹配离合器壳的内部容纳空间，不会与壳体内部的加强筋、管路产生运动干涉；齿圈的外径参数严格对应起动机驱动齿轮的中心距要求，保证啮合时的齿侧间隙在合理区间，既不会因为间隙过大出现啮合冲击打齿，也不会因为间隙过小出现卡滞、运转异响的问题。飞轮本体的盘面做了减重孔设计，在保证整体结构强度、

　　满足转动惯量要求的前提下，尽可能降低自身重量，减少曲轴的额外负载，减重孔沿圆周均匀分布，同时兼顾动平衡的配重需求，减少出厂前动平衡校正时的配重块添加量。实际装车应用中，这类集成轴承位的飞轮不需要额外加装分离轴承支撑座，装配工序更简单，适合基层维修站点的拆装维护，在农用卡车长期高负载、多粉尘的作业环境下，整体结构的可靠性更高，能减少传动端的故障停机时间，适配农忙时节高强度连续作业的使用需求。
