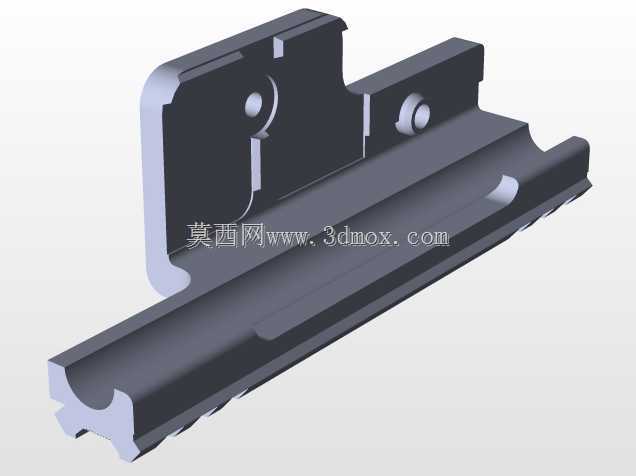

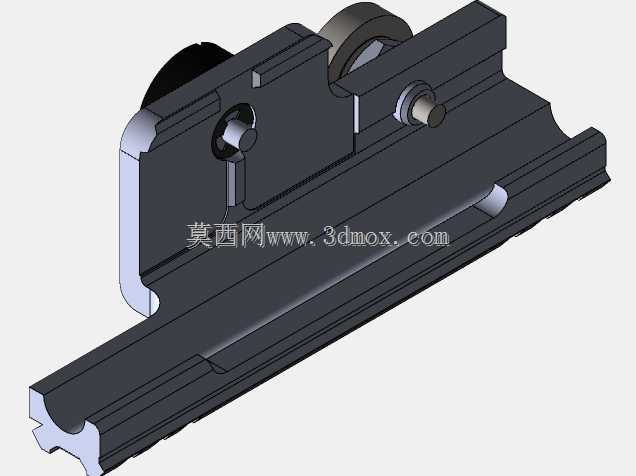

带皮卡汀尼凹槽的AR-15示波器安装支架

　　在实弹射击测试、枪械调校、弹道数据采集这类作业场景里，示波器这类传感观测设备的固定一直是容易被忽略但直接影响数据准确性的环节——如果设备固定不稳，射击产生的后坐冲击会让设备出现偏移、晃动，采集到的膛压、击发时序、枪身振动频率这类核心数据就会出现偏差，甚至会因为固定失效导致设备磕碰损坏。这款适配AR-15平台的安装支架，核心就是解决观测设备与枪械导轨的快速可靠连接问题，不需要对枪身做任何改装，就能把示波器稳定固定在皮卡汀尼导轨上，为外场测试、室内台架试验提供稳定的设备搭载基础。

　　从结构设计逻辑来看，这款支架没有采用多余的冗余结构，整体以皮卡汀尼导轨的标准卡槽尺寸作为安装基准，卡槽的凸起尺寸严格匹配标准皮卡汀尼导轨的槽宽与槽距，安装时只需要将支架卡槽对齐导轨推入，再拧紧侧面的锁紧旋钮，就能完成固定，不需要额外的专用工具，单人在十几秒内就能完成装拆，适配外场测试时快速切换搭载设备的需求。锁紧结构采用了偏心轮加防滑胶垫的组合，旋钮拧紧时偏心轮会将胶垫紧紧压在导轨侧面，既可以避免金属硬接触刮花导轨表面的阳极氧化层，又能通过胶垫的摩擦力抵消后坐力带来的纵向窜动，在连续击发的高频振动环境下也不会出现松脱。

　　支架的主体承载面做了平整化处理，平面度控制在0.1mm以内，保证示波器安装时底面与支架完全贴合，不会出现倾斜导致的设备受力不均。承载面上预留了两组标准的设备安装孔位，孔位间距匹配主流便携式示波器的底部安装螺孔规格，不需要额外加工转接板就能直接固定设备，安装孔采用沉头设计，固定螺丝拧入后螺丝头部不会突出支架表面，避免刮蹭设备外壳或者勾挂周边的测试线缆。支架的侧面做了圆弧过渡处理，没有尖锐的棱角，在装拆设备或者调整枪械姿态时不会划伤操作人员的手部，也不会勾挂测试用的信号线、电源线，减少外场作业的意外干扰。

　　从安装边界尺寸来看，这款支架在保证结构强度的前提下做了轻量化设计，整体安装后突出导轨上表面的高度控制在22mm以内，不会遮挡射手的正常瞄准视线，也不会和枪械上的机械瞄具、光学瞄准镜产生位置干涉；支架的总长度控制在95mm，安装后不会延伸到护木的握持区域，不会影响射手正常的持枪操作。支架的壁厚经过受力校核，最薄的受力部位壁厚为3mm，采用铝合金材质加工时，整体重量可以控制在85g以内，安装后不会给枪身增加过多的额外负载，不会影响枪械本身的重心平衡，避免因为附加支架导致的持枪手感变化影响测试时的操作一致性。

　　在实际使用场景中，这款支架除了可以固定示波器之外，也可以适配同安装孔位的其他小型测试设备，比如加速度传感器、微型高速相机、弹道计时器主机这类设备，只要设备底部安装孔位匹配，都可以通过这个支架固定在皮卡汀尼导轨上，拓展了支架的使用场景。支架的锁紧旋钮做了滚花处理，即使操作人员戴着手套也能轻松拧动旋钮完成锁紧或者松脱操作，适配低温环境、雨天这类需要佩戴防护手套作业的测试场景。卡槽的内部尺寸做了微小的公差补偿，即使导轨因为长期使用出现轻微的磨损，支架依然可以稳定卡装在导轨上，不会出现间隙过大导致的晃动问题。

　　从结构可靠性角度出发，这款支架的受力路径做了专门的优化，后坐冲击产生的力会从承载面直接传导到导轨卡槽的锁紧部位，不会在支架内部形成应力集中，在承受12号口径霰弹级别的后坐冲击时，支架也不会出现塑性变形。支架的所有边角都做了去毛刺处理，加工完成后表面做硬质阳极氧化处理，耐磨性能好，长期反复装拆也不会出现表面涂层脱落的问题，适合测试场景下高频次使用的需求。
