带液压顶升机构的手动木瓜榨汁装置

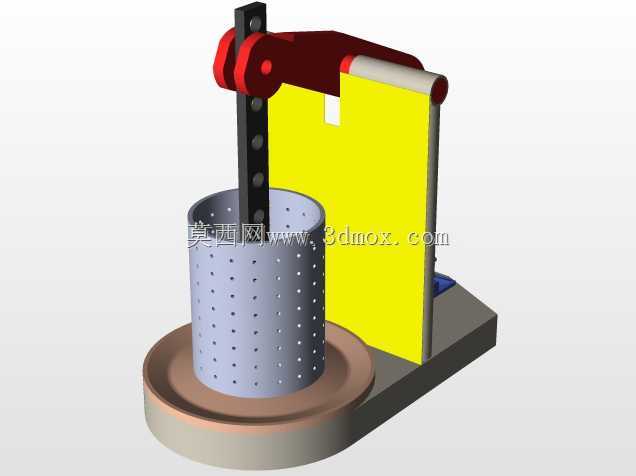

　　这款手动式木瓜榨汁装置，核心采用液压千斤顶作为压榨动力源，适配小型果蔬加工坊、农户自产自销场景下的木瓜、硬质果蔬榨汁作业，相比传统螺旋压榨设备，无需外接电源，可在无供电的户外、集市摊位等场景灵活使用。设备整体采用立式布局，底座为一体式铸造支撑结构，预留四个地脚安装孔，可直接固定在木质或水泥操作台上，安装边界尺寸控制在长320mm、宽280mm范围内，占用操作台面积不足0.1平方米，适合小型作业空间摆放。

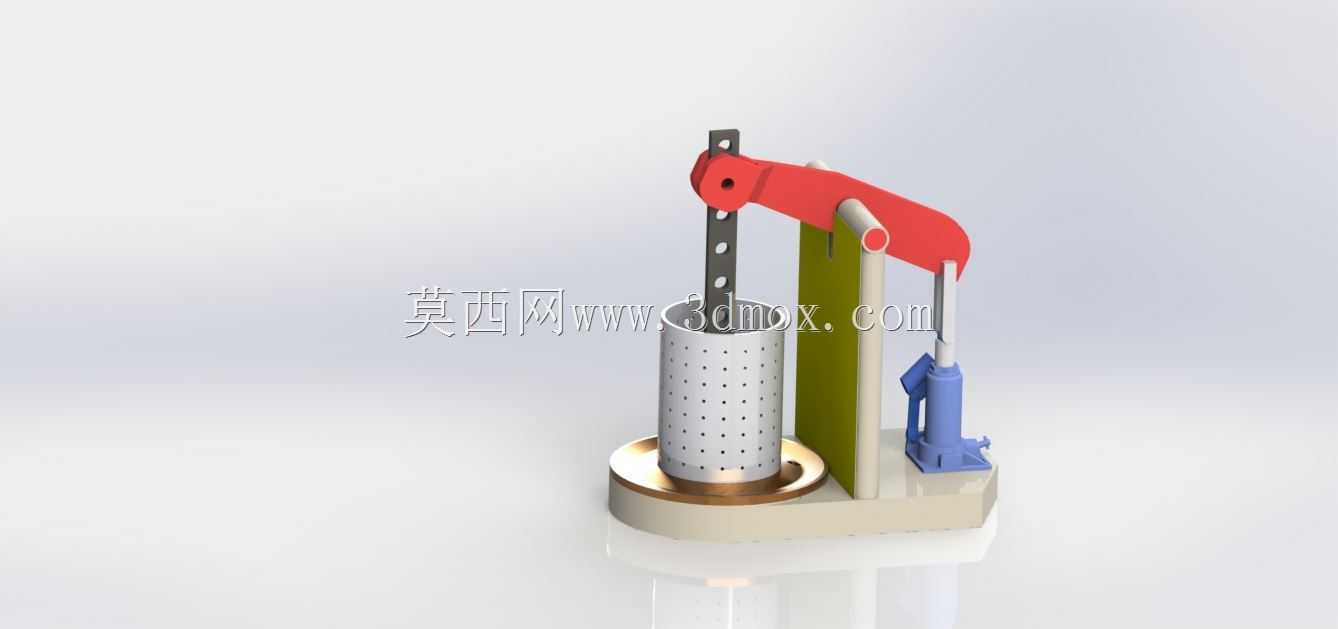

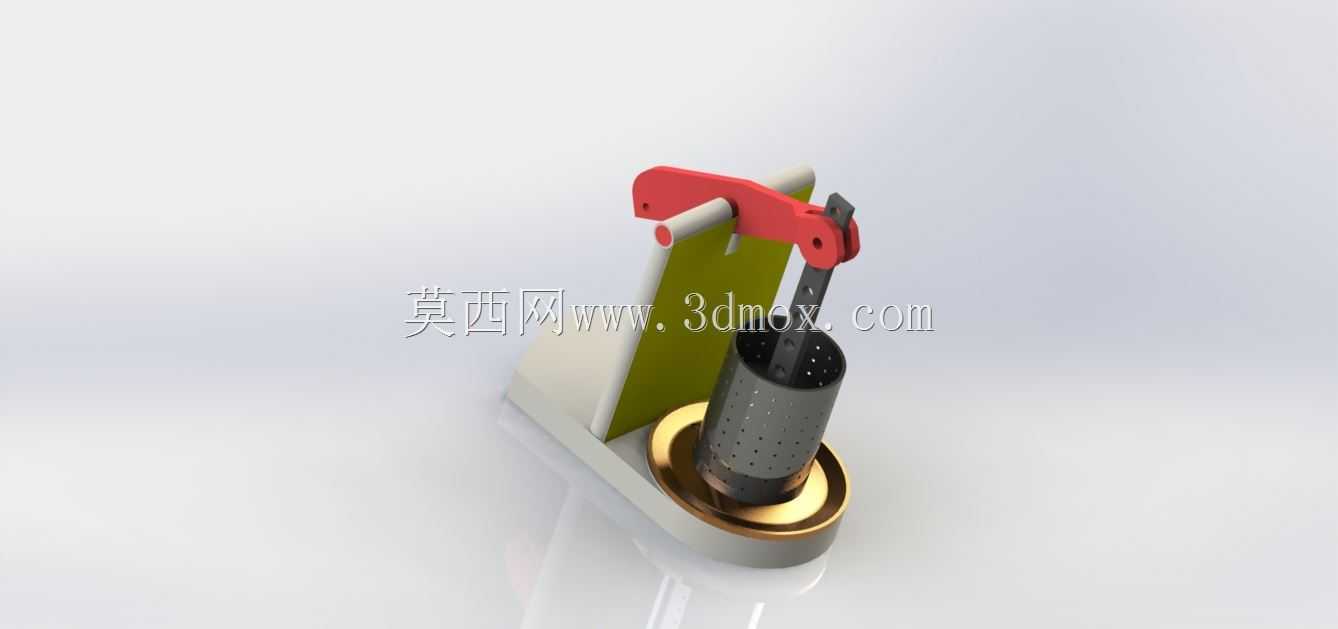

　　压榨执行部分采用带密集滤孔的304不锈钢滤筒，滤筒内径120mm，单次可装填切块木瓜约2.5kg，滤孔直径2mm，均匀排布在筒壁与底部，榨汁过程中果汁可快速透过滤孔流入下方集液槽，果渣则被截留在滤筒内部，排渣时只需向上提起滤筒即可倾倒残渣，操作步骤简单，单人即可完成全套榨汁流程。顶升机构选用标准微型液压千斤顶，额定顶升力可达2吨，压榨时通过手动压杆反复施压，千斤顶顶杆向上推动压榨压板，压板与滤筒内壁采用间隙配合，间隙控制在0.2mm，既保证压板可顺畅上下移动，又不会让果渣从间隙处挤出。

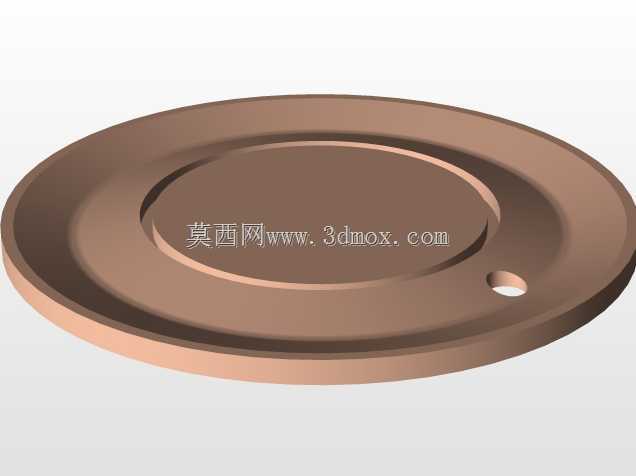

　　设备的支撑立柱采用矩形钢焊接结构，上部铰接红色手动杠杆臂，杠杆臂与千斤顶泄压阀联动，下压杠杆臂即可完成千斤顶泄压，压板依靠自重回落，无需额外手动操作复位，杠杆力臂比设计为1:8，操作人员施加15kg的下压力即可触发泄压动作，长时间操作也不易产生疲劳。滤筒下方设置铜质导液环，导液环带有15度倾斜角度，果汁透过滤孔后会沿导液环汇集到前端出液口，可直接对接容器承接果汁，避免汁液洒落。

　　设计过程中重点考虑了食品接触部分的易清洁性，所有与木瓜、果汁接触的零部件均采用快拆结构，无需工具即可完成滤筒、压板、导液环的拆卸，可直接用水冲洗，无清洁死角。液压千斤顶与压榨区域采用立式隔板分隔，避免液压油渗漏污染食材，隔板与底座采用螺栓连接，后期维护千斤顶时只需拆除隔板即可完成检修，无需拆解整机结构。设备的受力部件均经过有限元应力校核，在满负载压榨状态下，支撑立柱的最大变形量不足0.1mm，铰接销轴的安全系数达到3.5，可满足长期高频次使用的强度要求，不会出现结构变形、销轴断裂等问题。

　　实际使用过程中，针对木瓜果肉纤维粗、质地硬的特点，压板底部设计有放射状导流槽，压榨时果汁可沿导流槽快速流向滤筒壁，避免在压板底部形成积液影响压榨效率，相比普通平压板结构，榨汁完成度可提升12%左右，果渣含水率控制在60%以下。设备的操作高度设计为750mm，匹配成年人站立操作的舒适高度，无需弯腰作业，手动压杆的握持部分包胶处理，摩擦力充足，施压时不会打滑。整机除不锈钢滤筒、铜质导液环外，其余金属结构件均采用喷塑处理，耐潮湿、耐果蔬汁液腐蚀，在高湿度的加工环境下也不易生锈，使用寿命可达8年以上。
