带磁吸结构的气门夹头拆装专用工具

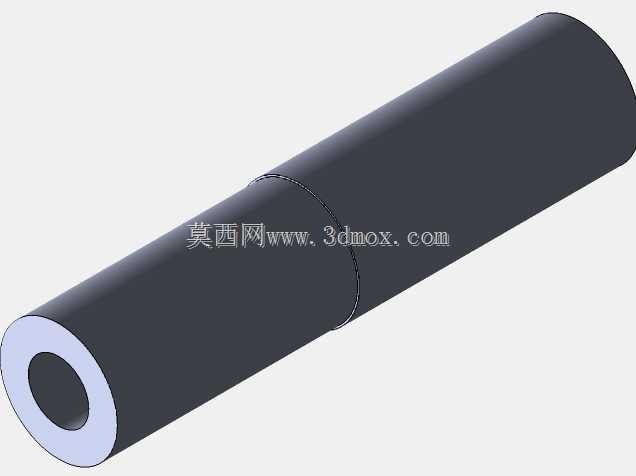

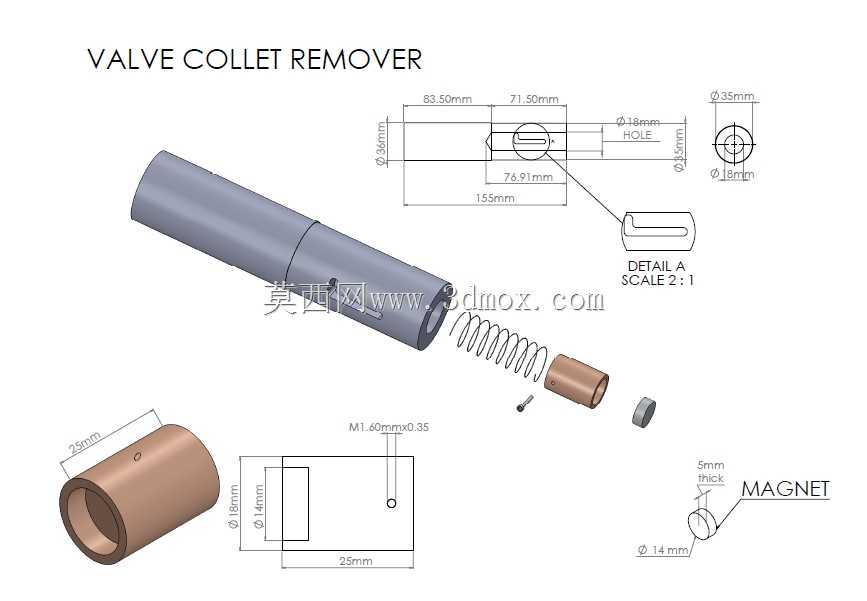

　　在汽摩发动机缸盖维修、气门组件更换的作业场景中，气门夹头（气门锁片）的拆装一直是影响作业效率的关键环节——传统拆装方式需要借助通用卡钳配合手动按压气门弹簧，作业过程中极易出现锁片飞溅遗失、弹簧弹出伤人的问题，且狭小的缸盖作业空间内，通用工具往往难以精准对位，单组气门的拆装耗时往往超过十分钟，还可能刮伤气门杆或弹簧座表面。这款带磁吸结构的气门夹头拆卸工具，正是针对这类维修痛点做的定向结构优化，整体采用分体式套筒加内置复位弹簧的布局，作业端集成永磁体结构，能够在按压弹簧取出锁片的瞬间直接吸附住细小的锁片零件，彻底避免零件掉落遗失的问题。从结构设计逻辑来看，工具主体采用长直套筒作为受力基体，总长控制在155mm，主体外径19mm，

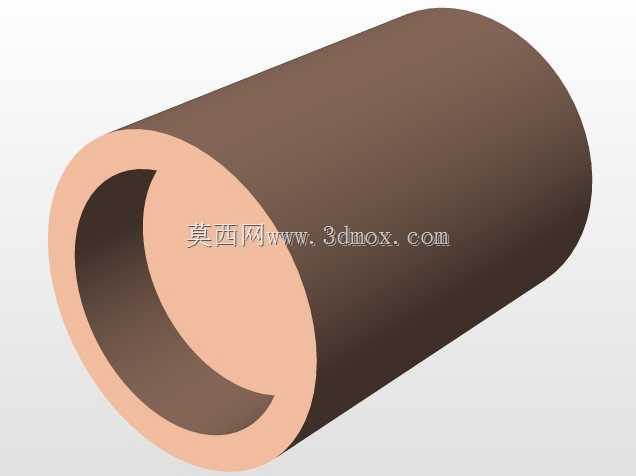

　　能够适配绝大多数乘用车辆、小型通用动力机械的缸盖安装空间，不会因为工具外径过大与周边的缸盖螺栓、喷油器安装座产生干涉。套筒前端的铜质压套长度25mm，内径14mm，端面做了圆角钝化处理，作业时直接抵靠在气门弹簧座上，按压过程中压力均匀分布在弹簧座端面，不会出现偏载压歪弹簧、刮伤气门杆的问题；铜质材质的选用也避免了压接过程中对弹簧座金属表面的压痕损伤，符合维修作业中对零件表面防护的要求。工具内置的复位弹簧采用等节距圆柱螺旋弹簧设计，自由状态下将前端压套顶出至工作位置，作业时施加轴向压力即可压缩弹簧带动压套后移，露出气门杆端部的锁片安装位，此时内置在压套侧方的M1.6mm螺纹孔内安装的永磁体，直径3.5mm、厚度5mm，

　　磁力范围刚好覆盖锁片弹出的区域，当锁片从气门杆卡槽内脱出的瞬间就会被磁力吸附，不需要额外用手或者镊子在狭小空间内捡拾零件。工具主体上开设的直径1.8mm的横向通孔距离前端面63.5mm，这个位置是按压行程的安全限位点，当压套后移至该位置时，弹簧压缩量刚好达到锁片脱出的行程要求，继续施压也不会过度压缩弹簧导致弹簧弹力超限失效，同时这个通孔也可以作为穿入销钉的备用挂点，方便工具在工具挂板上收纳。细节设计上，压套与主体套筒之间采用小间隙滑配，配合间隙控制在0.02mm以内，按压过程中不会出现径向晃动，保证压套始终与气门杆保持同轴，对位精度远高于通用卡钳类工具；主体尾端做了滚花处理，手动按压时能够提供足够的摩擦力，

　　不需要额外搭配加力杆即可完成单人作业，即使是手上沾有机油的维修场景下也不会打滑。实际作业测试中，使用该工具拆装单组气门夹头的耗时可以控制在1分钟以内，作业过程不需要额外的辅助人员配合，单人即可完成从对位、按压弹簧、取出锁片到收纳锁片的全流程，且磁吸结构能够牢牢吸附住两片锁片，不会出现锁片掉入发动机舱内部需要拆机寻找的极端问题。工具的尺寸边界经过多机型适配验证，155mm的总长既能够保证在深置的缸盖气道位置有足够的操作距离，又不会因为过长导致在小型发动机的紧凑舱内出现干涉，19mm的主体外径可以避开绝大多数周边的管路、线束安装位，不需要在作业前额外拆除周边的附属零件，大幅减少维修作业的前置准备工作量。内置磁铁的磁力经过调校，既能够可靠吸附重量仅0.2g左右的钢制锁片，又不会因为磁力过强吸附铁屑等杂质带入气门组件内部，每次作业后只需要用抹布轻擦压套端面即可清理吸附的杂质，维护成本极低。复位弹簧的弹力经过匹配，按压所需的作用力控制在120N左右，符合成年维修人员手动施力的舒适区间，长时间连续作业也不会出现手部过度疲劳的问题。
