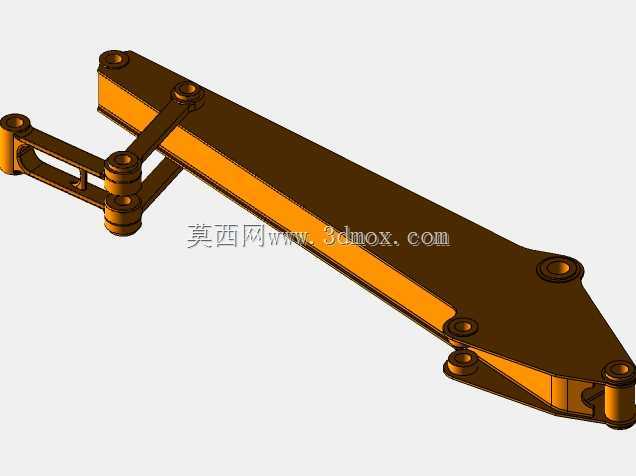

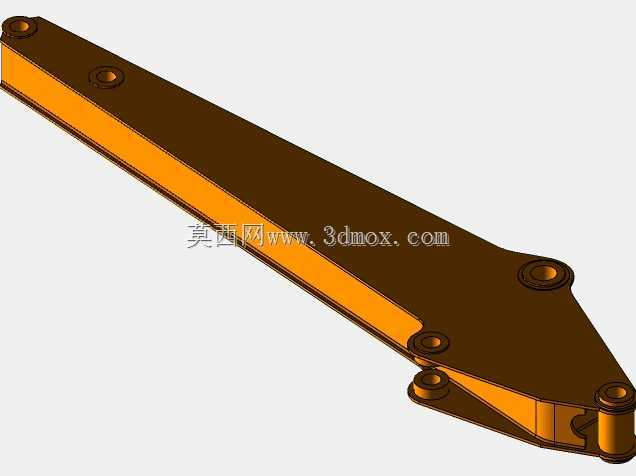

全尺寸挖掘机斗杆结构三维设计

　　作为挖掘机械工作装置的核心受力构件，斗杆的结构合理性直接决定整机挖掘作业的覆盖范围、负载能力与动作可靠性，这套全尺寸斗杆三维结构完全参照实机铰接点位、安装边界与外形轮廓构建，可直接用于工作装置运动仿真、受力分析、改装改型参考等场景。从实际作业场景来看，斗杆一端连接动臂前端铰接点，另一端通过摇杆连杆机构与铲斗相连，同时承接斗杆油缸的伸缩驱动力，在复合挖掘动作中承担弯矩、拉压交变载荷，是挖掘作业中传递动力、调整铲斗作业位置的关键中间构件，无论是土方开挖、矿山剥离、基坑作业还是市政施工的破碎、装卸工况，斗杆的结构强度与铰接点位精度都直接影响作业效率与设备使用寿命。

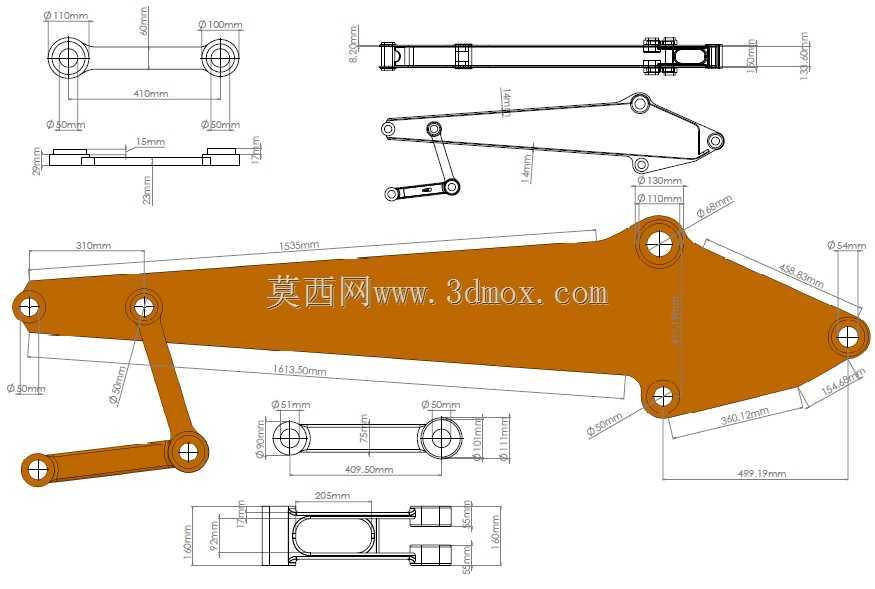

　　这套结构在设计过程中完全遵循实机的尺寸链逻辑，所有铰接孔的中心距、孔径参数、安装面位置都严格匹配通用中型挖掘机的装配边界：其中与动臂连接的主铰接孔中心距斗杆油缸铰接点、铲斗铰接点的尺寸完全符合实机运动轨迹要求，各铰接点位的同轴度、端面安装距都预留了标准衬套、销轴的装配空间，不会出现运动干涉问题。从结构形态来看，斗杆主体采用变截面箱型结构设计，在油缸安装座、铰接孔周边等应力集中区域做了局部加厚与加强筋布置，既保证了大负载工况下的结构刚度，又尽可能控制构件整体重量，避免工作装置过重导致整机倾翻力矩超标。

　　在细节设计上，各铰接孔的端面都预留了润滑脂注油通道的安装位置，摇杆连接座的角度完全匹配四连杆机构的运动死点规避要求，保证斗杆在全行程伸缩过程中，铲斗的转动角度始终处于合理作业范围，不会出现机构卡滞、传动效率下降的问题。从安装边界来看，这套斗杆的各连接点位尺寸完全适配同吨位级别的动臂、铲斗、油缸部件，无需额外修改连接结构即可完成虚拟装配，在做运动仿真时可以直接导入标准液压油缸模型，模拟不同挖掘角度下的受力变化、作业半径与挖掘深度参数，为结构优化、工况模拟提供准确的三维数模基础。

　　不同于简化的概念模型，这套结构完整还原了斗杆上的所有安装凸台、管线固定座位置，在实际建模参考过程中，设计人员可以直接基于该数模调整板材厚度、铰接点位距离，快速衍生出适配不同作业需求的加长臂、短臂、破碎专用斗杆等改型结构，大幅缩短改型设计的建模周期。在结构受力层面，该斗杆的截面变化完全遵循等强度设计逻辑，从靠近动臂的大截面端到连接铲斗的小截面端，板材厚度、加强筋布置密度随受力弯矩的变化逐步调整，避免局部应力集中导致的构件开裂、变形问题，同时各铰接孔的受力方向都做了对应位置的加强结构，保证交变载荷作用下铰接部位的耐磨性能与结构强度。

　　对于三维建模从业者与工程机械设计人员而言，这套全尺寸斗杆结构可以作为工作装置设计的基础参考模板，通过调整各铰接点的中心距参数，即可快速匹配不同吨位、不同作业需求的挖掘机工作装置设计，数模中完整的尺寸标注也能帮助设计人员快速理解斗杆的尺寸链逻辑，掌握挖掘工作装置的四连杆机构匹配方法，避免在设计过程中出现运动干涉、作业范围不达标、受力结构不合理等常见问题。在实际工程应用中，这类精准的全尺寸斗杆数模也可用于维修配件的测绘参考、作业属具的适配设计，通过数模模拟装配即可提前验证配件、属具的安装匹配度，减少实物试装的成本与周期。
