挖掘机斗杆配套铲斗结构设计方案

　　土方作业场景里，铲斗作为挖掘机直接接触物料的终端执行部件，其结构合理性直接决定整机作业效率、耐磨寿命与载荷传递平顺性，这套设计针对中小型挖掘设备的斗杆匹配需求做了全维度结构细化，从安装接口到斗容轮廓再到局部加强逻辑，都贴合常规10-15吨级挖机的土方、松散物料作业工况。

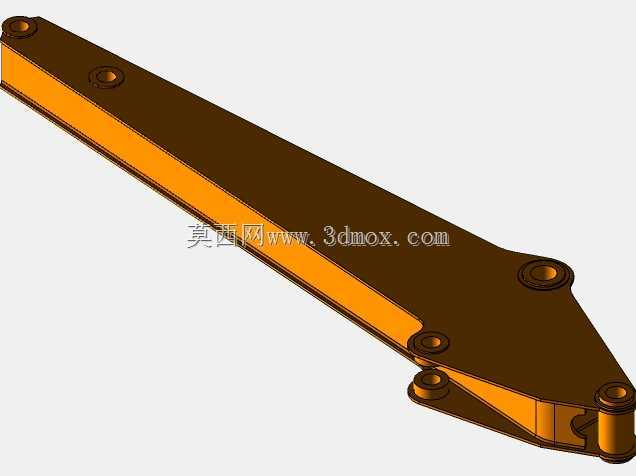

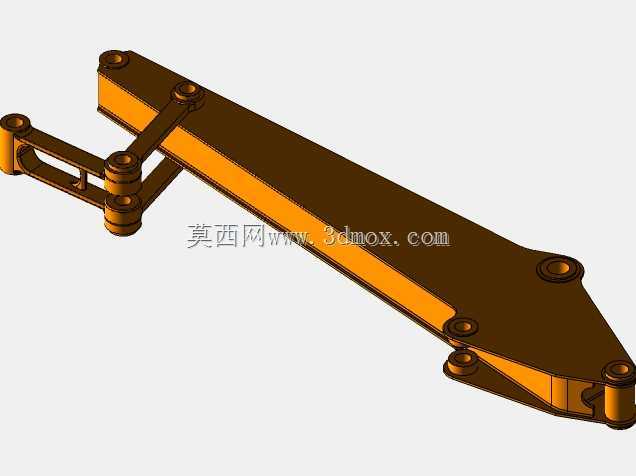

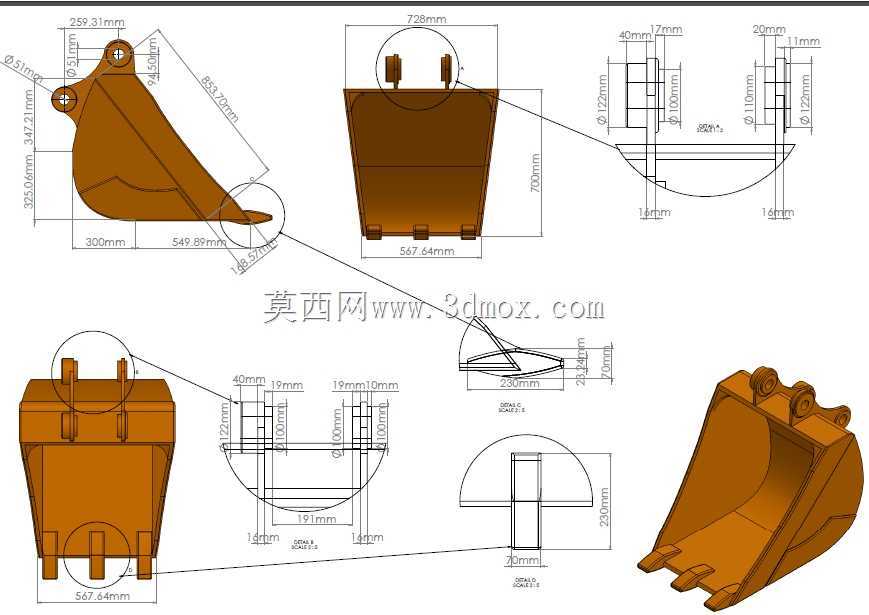

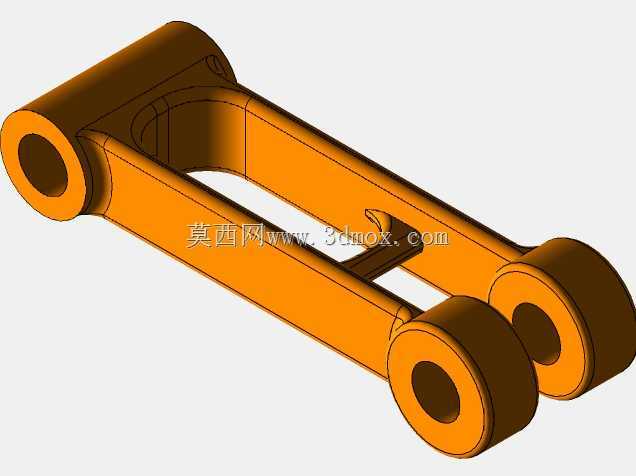

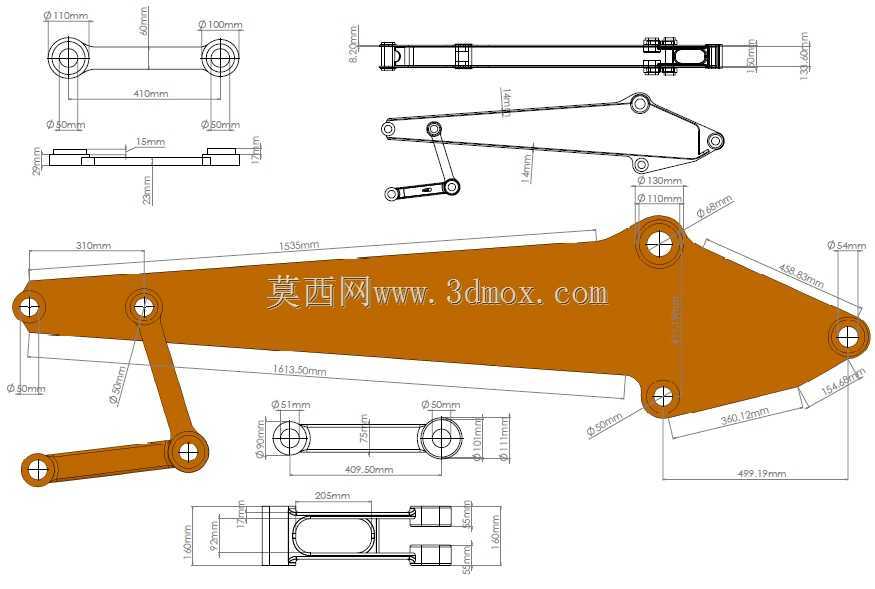

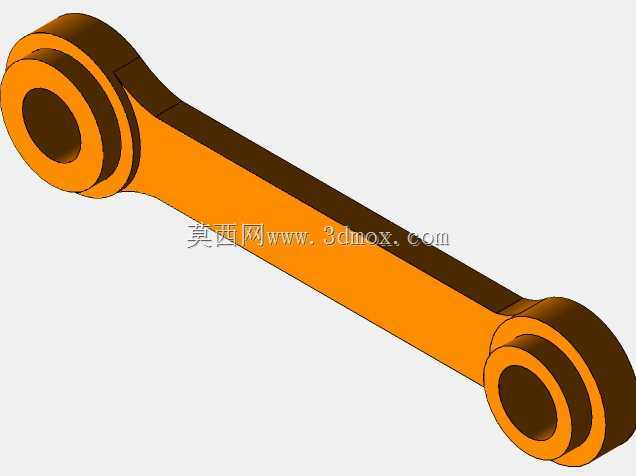

　　先从安装边界说起，铲斗与斗杆的铰接位置做了双衬套孔位设计，上铰接点中心距斗背顶部安装面的垂直尺寸为259.31mm，两个铰接安装耳板的同轴度公差控制在0.1mm以内，适配常规斗杆前端的销轴直径，耳板外侧预留了17mm的密封件安装空间，避免作业中泥沙进入铰接副造成异常磨损。下铰接点为摇臂连杆连接位，孔位中心与上铰接点的中心距为831.9mm，这个尺寸直接匹配对应斗杆的连杆运动轨迹，保证收斗、卸料全行程中不会出现机构干涉，卸料角能达到45度以上，减少粘性物料的残留。

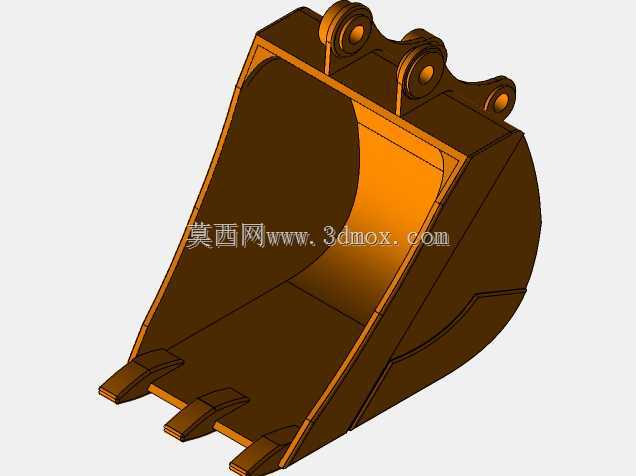

　　外形尺寸方面，这套铲斗的斗口横向宽度为728mm，斗底纵向深度为700mm，斗容轮廓做了圆弧过渡设计，斗背的弧线曲率从铰接点位置向斗齿方向逐步收窄，既保证物料填充时的流动性，也能在挖掘切入时减少斗体侧面的阻力。斗齿安装座的位置做了局部加厚，斗齿突出斗口前沿的长度为549.8mm，单齿的切入角设计为18度，适配硬土、砾石混合层的切入需求，斗唇位置的耐磨板厚度预留了20mm的磨损余量，常规土方作业下能保证足够的使用寿命，不需要频繁更换耐磨件。

　　从功能特性来看，斗体两侧的侧刃板突出侧壁3mm，作业时能减少侧壁与作业面的摩擦，同时在修坡作业时可以直接用侧刃作为刮平基准，不需要额外更换平整工装。斗体内部的加强筋布置在物料冲击最集中的斗背中部与斗底拐角位置，筋板高度为30mm，厚度为12mm，既不会过多增加斗体自重，也能承受满斗举升时的物料冲击载荷，避免长期作业出现斗体开裂变形。两侧的安装耳板做了整体锻造后加工的结构设计，耳板与斗体主侧板采用全焊透坡口连接，焊接位置做了应力释放槽，减少焊接残余应力带来的结构失效风险。

　　设计思路上没有盲目追求大斗容，而是优先匹配对应斗杆的挖掘力参数，斗体自重控制在合理区间，避免斗杆前端载荷过大造成整机倾翻力矩超标，同时保证收斗时的斗杆受力沿着构件轴线传递，减少偏载带来的斗杆弯曲应力。所有铰接孔的端面都做了倒角处理，方便现场销轴安装与密封件装配，斗体底部的排水槽设计在斗底最低位置，直径10mm，避免作业后斗内积水造成锈蚀。在三维建模过程中，所有配合面都做了装配间隙模拟，验证了全行程运动中铲斗与斗杆、连杆之间的最小间隙大于15mm，即使在销轴磨损出现一定旷量的情况下，也不会出现构件碰撞的问题。针对不同作业物料的适配性，这套结构也预留了斗齿更换接口，可以根据作业需求更换岩石斗齿、平整斗齿等不同配件，不需要改动斗体主体结构。
