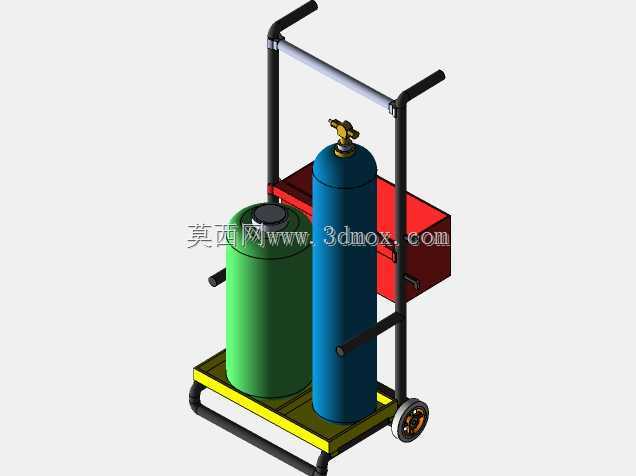

车间气割作业用氧乙炔气瓶转运推车结构

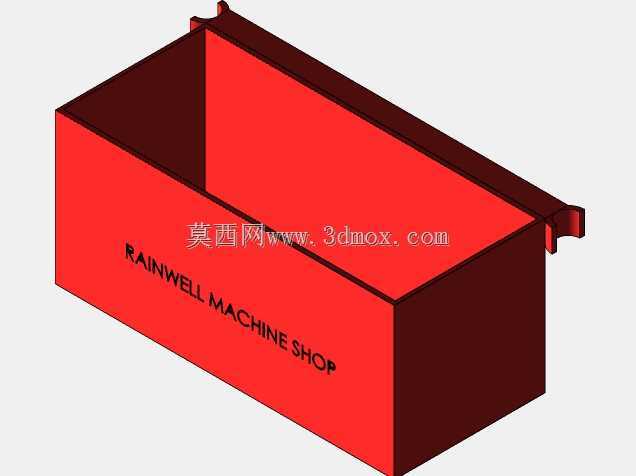

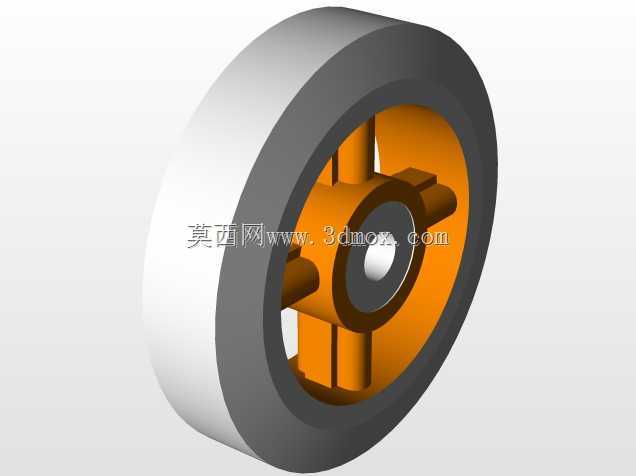

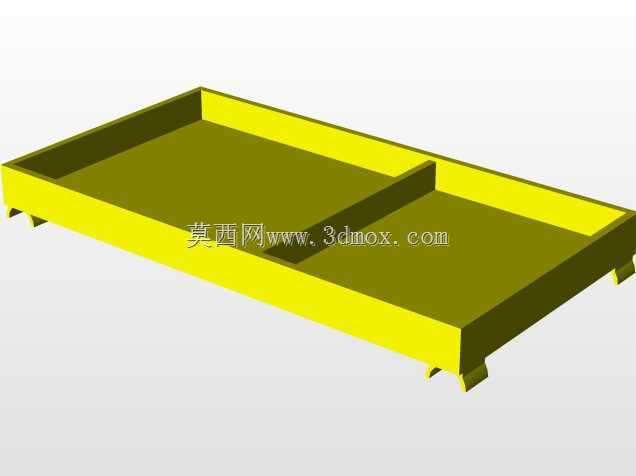

　　在金属结构加工、设备维修、管道安装这类需要频繁开展气割、气焊作业的场景里，氧乙炔气瓶的转运与临时存放一直是现场安全管理的重点环节，这款推车结构就是针对这类作业场景设计的专用承载转运装置。日常作业中，氧气瓶与乙炔瓶属于高压盛装的危化品容器，直接滚动搬运、无固定放置不仅容易磕碰瓶体造成阀门损伤，还不符合两类气瓶安全间距的存放要求，这款推车通过框架式结构设计，在承载平台上预留了两个独立的气瓶放置位，刚好匹配常用工业氧气瓶与乙炔瓶的外径尺寸，放置后两个气瓶的间距符合安全作业规范，避免混放带来的安全隐患。从结构设计逻辑来看，推车底部采用框型承载底盘，底盘边缘做了上翻的挡边结构，气瓶放置后底部不会因为推行过程中的颠簸出现滑移脱出的问题；底盘上方设置了两层环形抱箍固定位，分别对应气瓶的中下部与中上部位置，抱箍采用开口式设计，气瓶放入后可以通过卡扣快速锁紧，不需要额外的绑带就能限制气瓶的径向晃动，哪怕是在车间有坡度的通道、过轨道接缝这类颠簸路段，瓶体也不会出现倾斜歪倒的情况。推车的扶手采用高低错位的双横杆设计，推行时操作人员可以根据自身身高选择合适的握持位置，转向时施力更顺手，扶手后侧还设置了一个开放式的工具置物斗，日常作业用的割炬、气管、点火枪、扳手这类小工具可以直接放在斗内，转运气瓶的同时就能把作业配套工具一并带到工位，不需要额外携带工具包，减少现场来回取物的时间浪费。行走部分采用两个实心橡胶轮加前置支撑脚的结构，两个主轮承载主要重量，

　　轮轴位置刚好设置在整体重心的稍靠前位置，空载或者满载时推行都不会出现翘头或者压手的问题，停下作业时前置的支撑脚接触地面，整车可以稳定保持直立状态，不需要倚靠墙面或者其他设备就能固定放置，避免气瓶倾倒的风险。尺寸设计上，这款推车的整体宽度控制在700mm以内，长度不超过900mm，刚好可以通过车间常见的800mm宽防火门、设备之间的检修通道，不会因为尺寸过宽在狭窄作业区域出现卡滞的问题；承载平台距离地面的高度设置为200mm，气瓶搬运时不需要抬举过高，操作人员只需要将气瓶倾斜抬到底盘挡边处，稍微借力就能把气瓶滑入放置位，降低搬运气瓶时的腰部受力负荷。在实际使用场景中，这款推车除了承担气瓶转运功能外，还可以作为气割作业的临时固定工位，

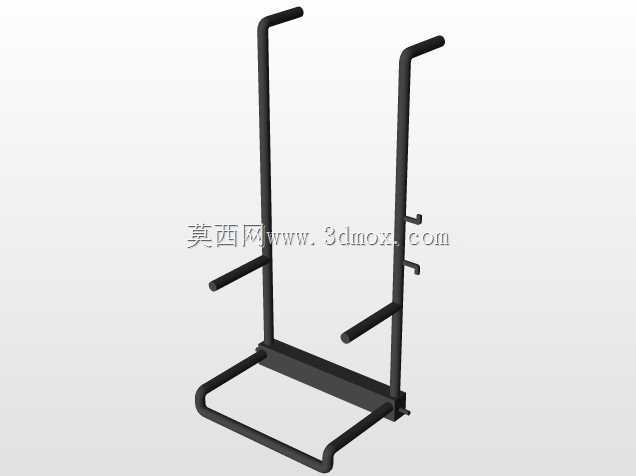

　　作业时不需要把气瓶从推车上卸下来，直接接通气瓶阀与气管就可以开展作业，推车的固定结构可以保证作业过程中气瓶始终保持直立状态，符合气瓶使用的安全规范，避免平放气瓶导致的丙酮流出、减压阀结冻这类问题。框架整体采用薄壁钢管弯折焊接成型，在保证结构强度的同时控制了整车自重，单人就可以轻松推行转向，焊接位置都做了打磨处理，没有尖锐的焊瘤毛刺，不会在搬运过程中刮破气管或者划伤操作人员。置物斗的深度设置为150mm，放置常用的气割工具时不会因为推行晃动掉出，斗体边缘做了卷边处理，拿取工具时不会割手。针对不同车间的地面情况，主轮的橡胶材质有一定的减震效果，在水泥地面、钢板地面推行时都不会产生过大的噪音，也不会压坏车间的环氧地坪。

　　从建模还原的角度来看，这款结构的所有管件连接位置、轮轴装配位、抱箍的开合结构都做了1:1的写实还原，各个部件的装配间隙符合实际加工的公差要求，不管是用来做车间作业辅具的选型参考，还是做焊接工装的结构设计参考，都可以直接提取相关的尺寸参数做调整，不需要重新测绘基础结构。很多现场自制的气瓶推车往往忽略了气瓶固定间距、重心位置、支撑稳定性这些细节，容易出现推行时侧翻、气瓶固定不牢滑落的问题，这款结构在设计时就充分考虑了现场使用的各类细节，比如扶手的高度刚好适合成年人自然站立握持，推行时手臂不需要过度抬高或者弯腰，长时间转运也不容易疲劳；支撑脚的位置设置在底盘前端，停下时整车的前倾角度控制在5度以内，哪怕不小心碰到扶手也不会轻易翻倒；抱箍的内径尺寸匹配常规40L工业气瓶的外径，不需要额外加垫橡胶就能牢牢固定瓶体，同时也不会因为抱箍过紧导致气瓶放入取出困难。
