HDMI双肩包配套Adafruit显示PCB板结构

　　在便携显示设备的集成应用场景中，这类配套HDMI接口的显示驱动PCB板，是实现小型显示模块快速接入主控系统的核心载体，常被用于便携监测终端、嵌入式人机交互界面、小型DIY显示装置的搭建中，尤其适配需要将显示模块集成到背包、便携工装等狭小空间的使用需求。从实际用途来看，该PCB板承担着HDMI信号解码、显示驱动输出、触摸信号采集传输的核心功能，仅作为显示驱动与信号转接的硬件载体存在，不包含LCD显示面板本身，使用者可根据自身需求匹配对应分辨率的TFT显示屏，实现800×480分辨率的画面输出与触摸交互操作。

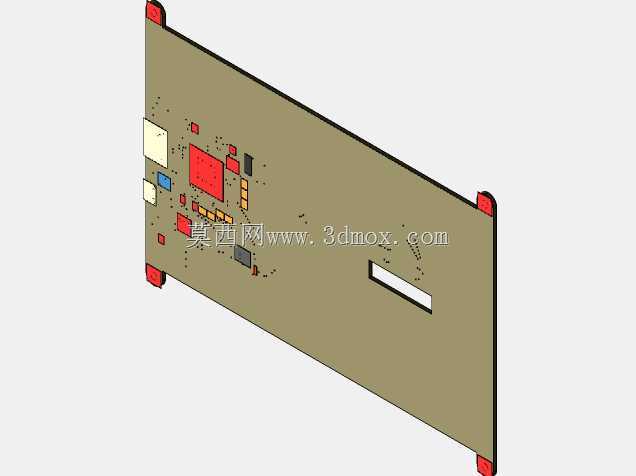

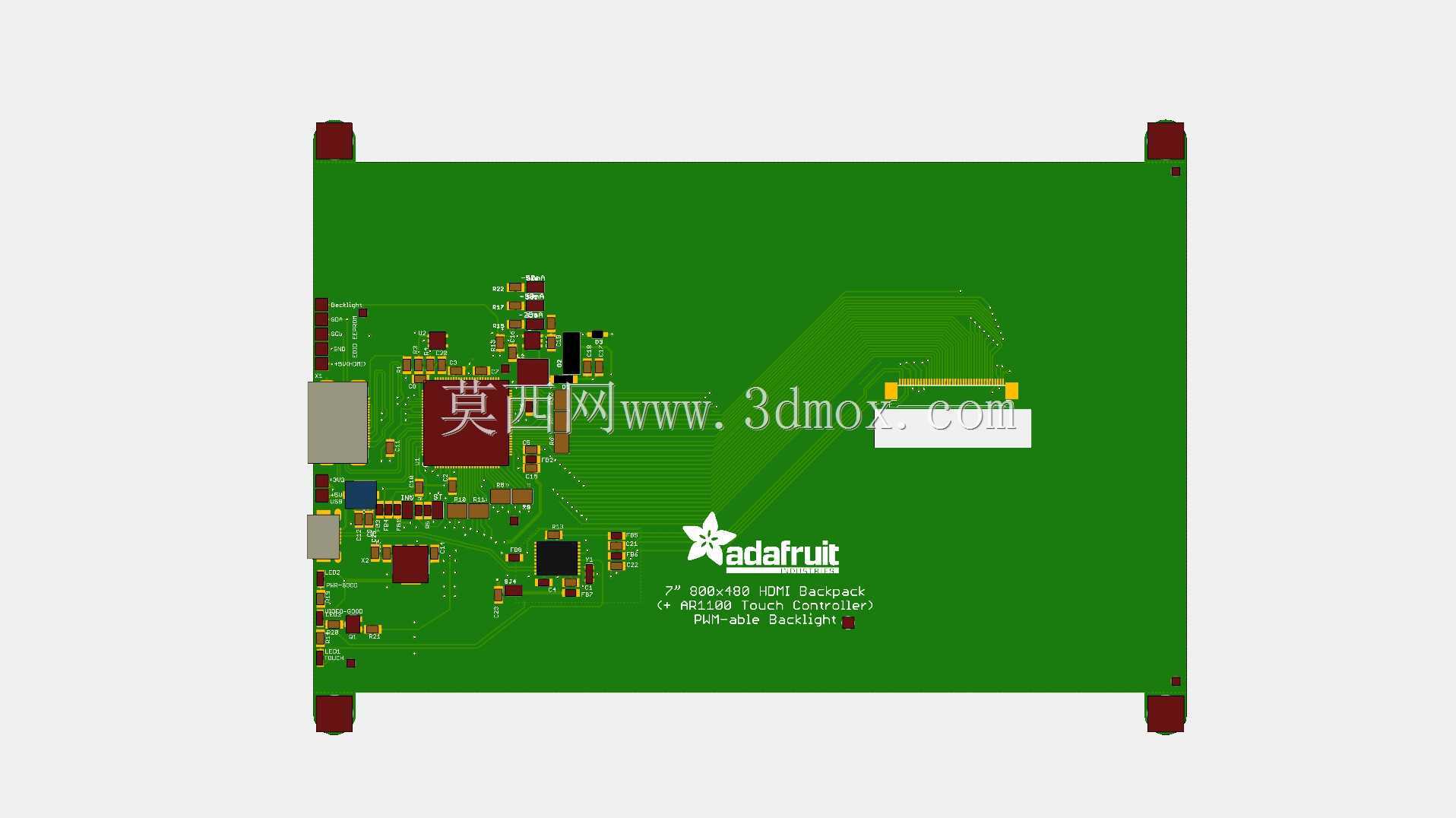

　　从功能特性层面分析，该板卡集成了HDMI信号接收电路、电源管理模块、信号处理芯片以及显示接口座，板载元件布局经过优化，将高频信号走线集中在板卡中部区域，接口元件布置在板卡侧边，既减少了信号干扰的风险，也方便外接线材的插拔操作。板卡四角设置了固定安装孔位，孔位周边做了露铜加固处理，可通过铜柱或者螺丝直接固定在显示面板的背面，或者适配的安装支架上，安装孔的位置公差控制在±0.1mm范围内，能够匹配常规7英寸以下TFT显示屏的安装孔距，无需额外打孔改造即可完成装配。

　　在设计思路上，该板卡采用了四层PCB叠层设计，中间两层分别为电源层与接地层，有效降低了电源阻抗与信号串扰风险，表层走线严格遵循高速信号布线规则，HDMI差分对走线做了等长处理，误差控制在5mil以内，保证高速视频信号传输的稳定性。板上的电源模块采用了宽电压输入设计，可兼容5V直流供电，适配常见的USB供电、锂电池供电场景，无需额外配置调压模块即可直接接入常用便携电源。元件选型上全部采用工业级表贴元件，既压缩了板卡整体厚度，也提升了板卡在便携场景下的抗振动性能，避免移动过程中出现元件虚焊、接触不良的问题。

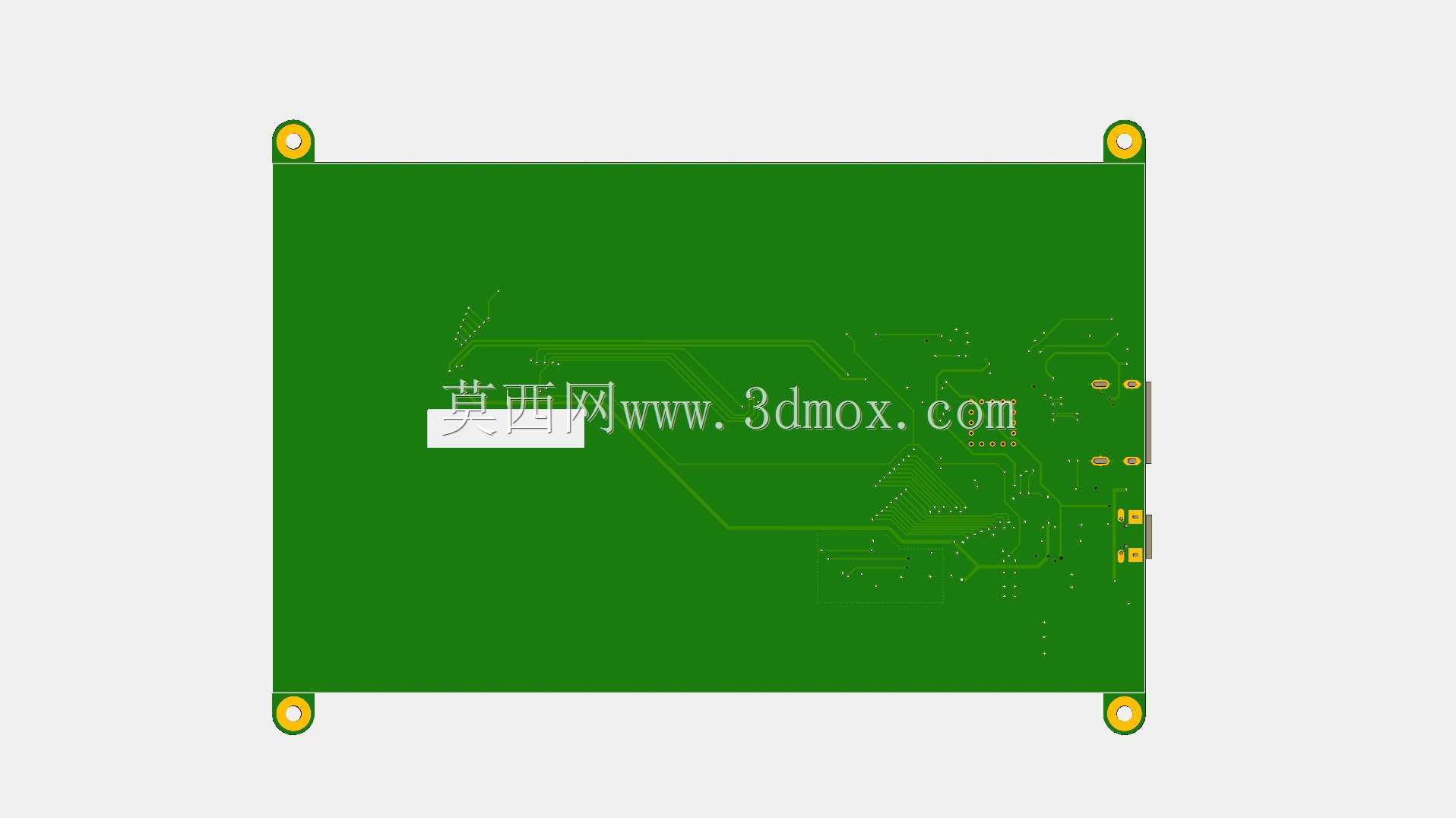

　　从外形尺寸与安装边界来看，该板卡整体为矩形结构，长宽尺寸与适配的显示屏背部安装区域完全匹配，板卡边缘距离安装孔中心的距离预留了足够的螺丝装配空间，不会出现螺丝与板上元件干涉的情况。板卡上的接口全部采用侧向布置方案，HDMI接口、供电接口、触摸接口均排布在板卡的同一侧边缘，当板卡固定在显示屏背面时，所有外接线材可从同一侧引出，方便在背包、便携外壳等狭小空间内整理线材，减少线材弯折半径过大导致的接触不良问题。板卡背面没有布置过高的元件，整体背面平整度控制在0.2mm以内，可直接贴合在显示屏的背部金属屏蔽层上，既可以辅助散热，也能节省整体装配空间，让显示模块的整体厚度控制在较低水平，适配便携场景下的空间限制。

　　在实际装配使用中，该板卡不需要额外编写驱动程序，接入支持HDMI输出的主控设备即可自动识别输出对应分辨率的画面，触摸接口采用标准I2C通信协议，可直接对接常见的主控板IO接口，大幅降低了便携显示装置的开发周期。板卡上预留了固件升级触点，可通过专用烧录器更新板载处理芯片的固件，适配不同参数的显示屏面板，拓展了板卡的适用范围。针对便携场景下的静电防护需求，板卡在各个外接接口处都布置了ESD保护元件，可有效避免人体静电、外接设备串入的静电损坏板上核心芯片，提升户外、移动场景下的使用可靠性。
