无接触式电磁转矩传动离合结构

　　在精密传动、洁净环境输送、高速负载切换的工况场景里，传统机械接触式离合器长期存在摩擦片磨损、啮合冲击、需定期维护更换易损件的痛点，尤其是在半导体晶圆输送、实验室精密试验台、医药无菌生产灌装线这类不允许传动产生磨屑、不能有接触冲击的场景中，机械离合器的应用局限性被进一步放大，而这款电磁转矩离合结构，正是针对这类特殊传动需求完成的结构设计。

　　从实际功能逻辑来看，该结构完全取消了传统离合器的摩擦副、啮合齿等机械接触传力结构，驱动侧与从动侧之间保留均匀的环形气隙，依靠电磁感应产生的磁力矩完成动力的传递与通断控制：当励磁绕组通电时，磁路在气隙间形成闭合回路产生耦合磁场，驱动端的旋转磁场会带动从动端同步转动，完成转矩的传递；当励磁电流切断时，磁路耦合作用消失，驱动端与从动端立刻脱离动力关联，实现传动链路的断开，整个离合过程没有机械部件的刚性接触，不会产生接触磨损、冲击噪音与磨屑污染，从根源上解决了接触式离合器的固有缺陷。

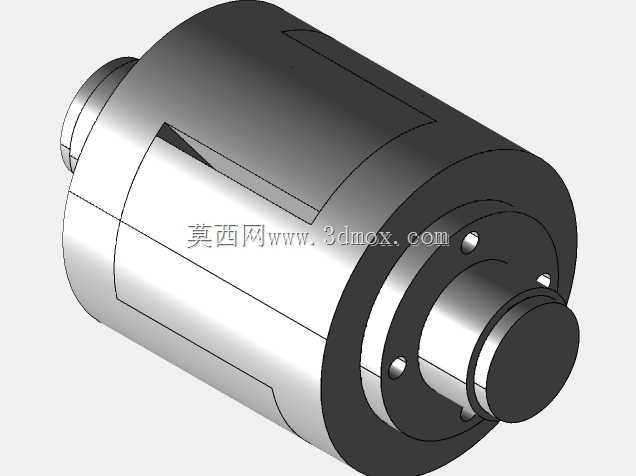

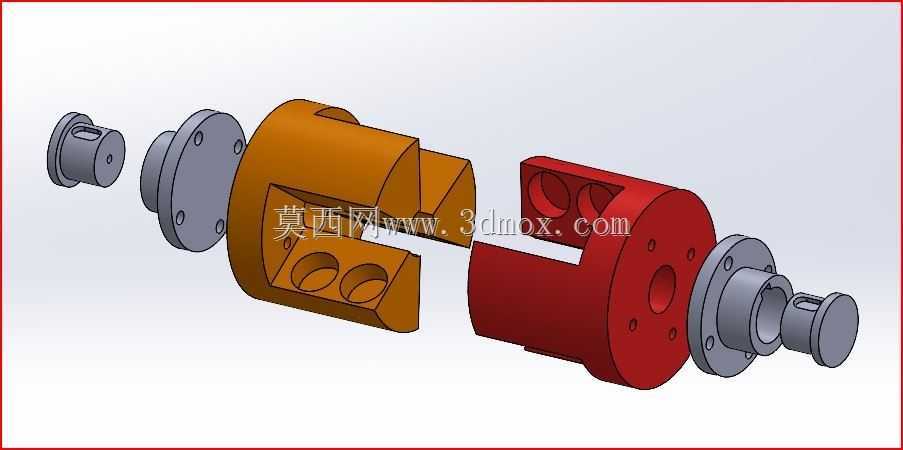

　　做结构设计的时候，首先要平衡的是磁路效率与安装空间的矛盾：整体采用同轴回转体布局，外壳部分做了两段式的柱形结构，外层采用导磁材料构成磁路的外轭部分，既可以约束磁场外溢提升磁耦合效率，也能作为结构防护层隔绝外部粉尘、水汽对内部绕组与磁路部件的侵蚀；两端的轴伸采用标准的圆柱轴结构，轴径、轴伸长度都匹配常规传动系统的安装尺寸，不需要对现有设备的安装基座、连接轴系做大规模改造就能直接替换原有离合部件，降低了设备改造成本。

　　安装边界的考量上，该结构的径向最大尺寸控制在常规同转矩等级机械离合器的安装尺寸范围内，轴向总长度预留了绕组布置、磁隙调整的冗余空间，两端轴伸的同轴度公差严格控制在IT6级以内，避免安装后因为轴系不同心产生附加径向力，影响磁隙的均匀度——要知道磁隙的均匀度直接影响转矩传递的稳定性，如果周向气隙偏差超过0.1mm，就会出现单侧磁拉力过大、传动转矩波动、从动端转动卡顿的问题，所以在结构建模时，两端的轴承安装位、磁轭定位止口都做了同轴度约束，确保装配完成后周向气隙的偏差控制在允许范围内。

　　实际应用中，这款结构可以适配多种需要柔性离合、无磨损传动的场景：比如在精密试验台的负载切换环节，它可以在高速运转状态下完成离合动作，不会因为机械啮合产生冲击影响试验数据的准确性；在洁净车间的输送线传动中，无接触传动不会产生磨屑，满足洁净度等级要求；在频繁启停的传动链路里，没有易损摩擦件的特性可以大幅降低设备的维护频次，减少停机维护的时间成本。

　　结构细节上，绕组的布置空间做了密封隔离设计，避免长期运行中积尘影响绕组散热；两端的转动部位采用密封轴承结构，既可以支撑轴系保证回转精度，也能阻挡外部杂质进入内部磁隙区域；外壳的表面做了氧化防护处理，提升在潮湿、轻度腐蚀环境下的使用寿命。不同于传统机械离合器需要调整摩擦片间隙、定期更换磨损件的维护要求，这款结构只要保证供电线路稳定、轴承润滑到位，就能长期稳定运行，转矩传递的响应速度可以控制在毫秒级，完全满足高速工况下的快速离合需求。
