重型滚筒移动式清洗槽结构设计

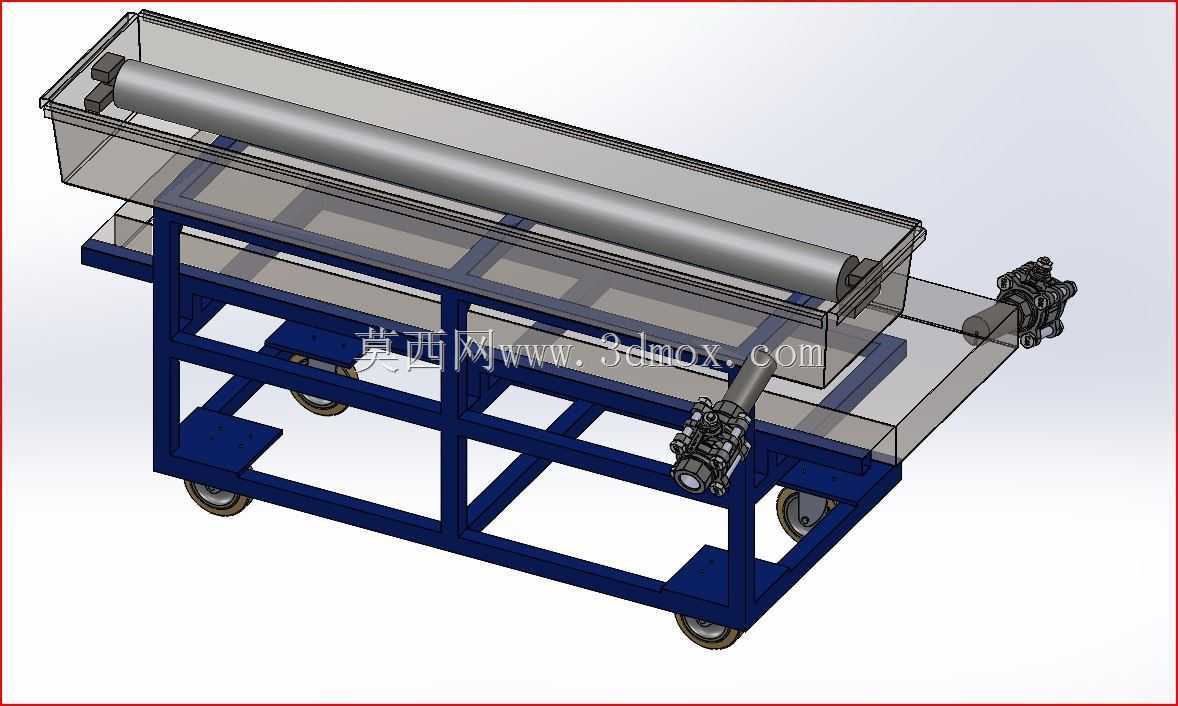

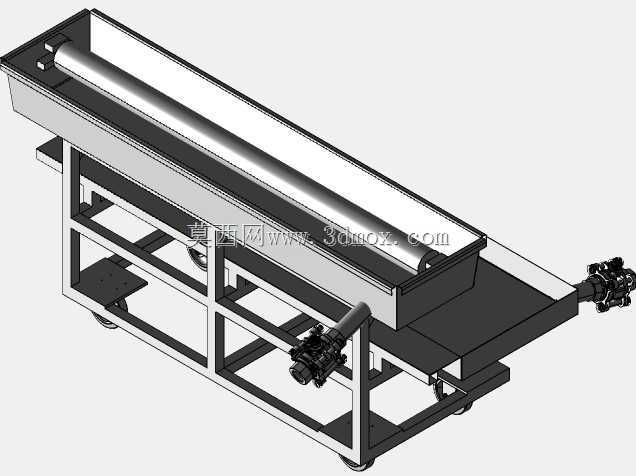

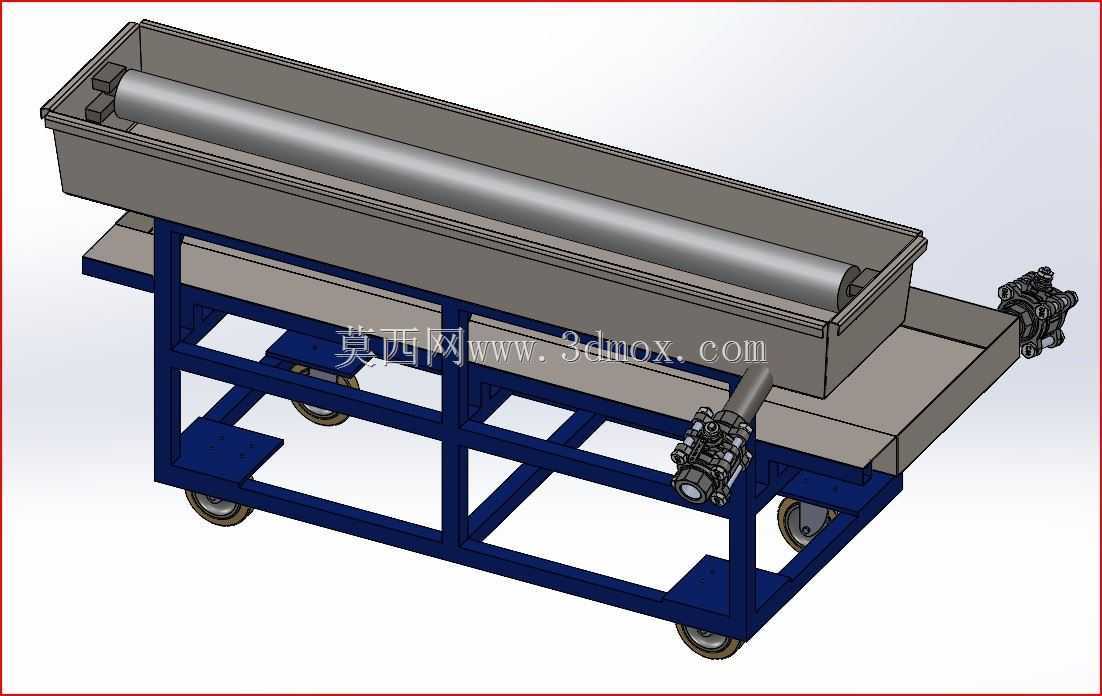

　　在印刷、涂布、冶金带材处理这类连续生产线的运维环节，重型滚筒的表面残胶、油污、工艺介质残留清理一直是现场运维的痛点——这类滚筒自重大、辊面精度要求高，无法随意吊装移位到固定清洗工位，以往多采用人工持冲洗枪就地作业，清洗废液四散流淌既污染车间地面，也容易渗入周边设备传动部位造成润滑失效，同时残液夹带的金属屑、胶料颗粒无组织排放也不符合车间现场管理要求。这款移动式清洗设备正是针对这类现场痛点开发，整套结构采用分层式布局，底部为带脚轮的型钢焊接机架，上层设置倾斜式主清洗槽，下层配套抽拉式接液托盘，端部集成手动喷淋控制阀组，无需外接固定管路即可推送到待清洗滚筒旁完成就地作业。

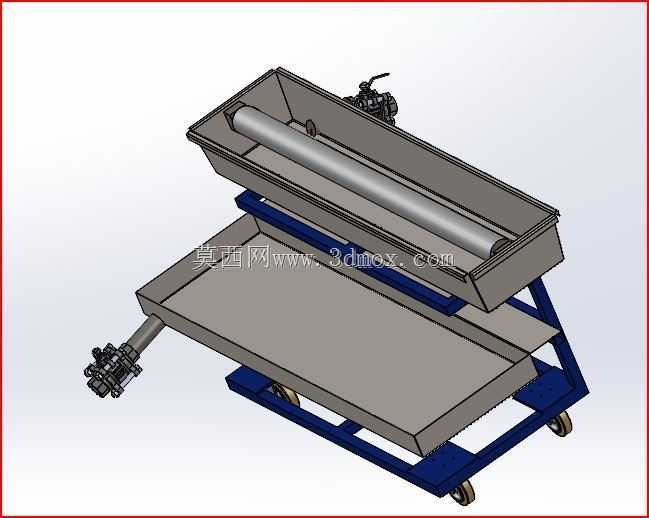

　　从功能实现逻辑来看，主清洗槽采用敞口式长槽结构，槽体内腔宽度适配常规重型滚筒的辊径范围，槽体整体沿长度方向设置3°左右的倾斜角度，低端设置排液接口，清洗过程中产生的废液可沿槽底斜面自动汇集到排液口，无需额外设置刮液或者抽吸结构即可实现快速排液，避免槽内积液残留造成二次污染。槽体边缘设置翻边结构，既提升槽体整体刚性，也可防止清洗过程中液体从槽边外溢，翻边内侧预留的安装位可根据清洗需求加装尼龙挡条，避免滚筒吊装放置时磕碰槽体金属边缘造成辊面划伤。主清洗槽下方的接液托盘采用抽拉式结构，托盘深度设置为120mm，可承接从主槽排液口流出的废液，也可接住滚筒起吊时滴落的残液，托盘底部同样设置微倾斜角度，排液口位置可临时放置储液桶收集废液，作业完成后可将托盘抽出单独清理沉积的固体残渣，避免残渣堵塞排液管路。

　　机架部分采用矩形钢管焊接成型，底部安装四只重载万向脚轮，其中两只带刹车锁定结构，单轮额定载荷适配整套设备满载废液后的总重量，可在车间环氧地面上灵活推行，到位后踩下刹车即可固定设备位置，避免清洗过程中设备移位。机架的支撑腿高度经过人体工程学核算，主清洗槽的上沿高度控制在操作人员站立作业的舒适区间，无需过度弯腰即可操作喷淋阀、调整滚筒位置，降低长时间作业的疲劳感。端部集成的手动阀组直接对接车间临时供水管路，阀组上预留快插接口，可快速连接高压水枪或者毛刷冲洗管路，阀组旁边设置小型置物台，可临时放置清洗刷、擦拭布、拆装工具等作业辅件，无需额外配置工具车。

　　设计过程中重点考虑了重型滚筒的放置稳定性，主清洗槽的内侧两端设置可拆卸的V型尼龙支撑块，支撑块的V型夹角为120°，可适配不同辊径的重型滚筒，放置后滚筒可在支撑块上手动转动，无需额外吊装辅助即可完成整根辊面的全周清洗，尼龙材质的支撑块硬度低于滚筒辊面的金属硬度，不会在放置和转动过程中划伤辊面，支撑块采用螺栓固定在槽端的安装孔位上，磨损后可快速拆卸更换。槽体与机架之间采用螺栓连接而非满焊固定，后期可根据不同长度的滚筒更换对应尺寸的槽体，提升整套设备的适配范围，连接位置设置橡胶减震垫，既可以抵消清洗作业时的轻微震动，也可避免不同金属接触产生的电化学腐蚀。

　　从安装边界来看，整套设备收拢状态下的占地面积不足两平方米，可顺利通过车间常规宽度的通道和设备检修门，无需对现有车间通道进行拓宽改造；接液托盘抽出时的外伸长度控制在合理范围，抽出后不会与周边设备的基座产生干涉，排液口的位置预留了足够的储液桶放置空间，无需额外抬高设备即可完成废液收集。槽体侧壁预留了透明观察窗的安装位，可根据需求加装亚克力视窗，实时观察槽内积液高度和清洗状态，避免废液溢出；所有钣金边缘均做了钝化倒圆处理，没有尖锐毛刺，避免作业过程中划伤操作人员。针对不同清洗介质的适配性，槽体和托盘均采用304不锈钢板材折弯焊接而成，焊缝处做打磨抛光处理，可耐受常规水基清洗剂、轻度酸碱清洗液的腐蚀，不会因为长期接触清洗介质出现锈蚀脱落污染辊面的问题。整套结构没有复杂的电控和传动部件，日常维护仅需定期清理残渣、检查脚轮转动灵活性即可，运维成本极低，非常适合生产车间的现场运维场景使用。
