金刚石涂层用电解酸浴处理装置

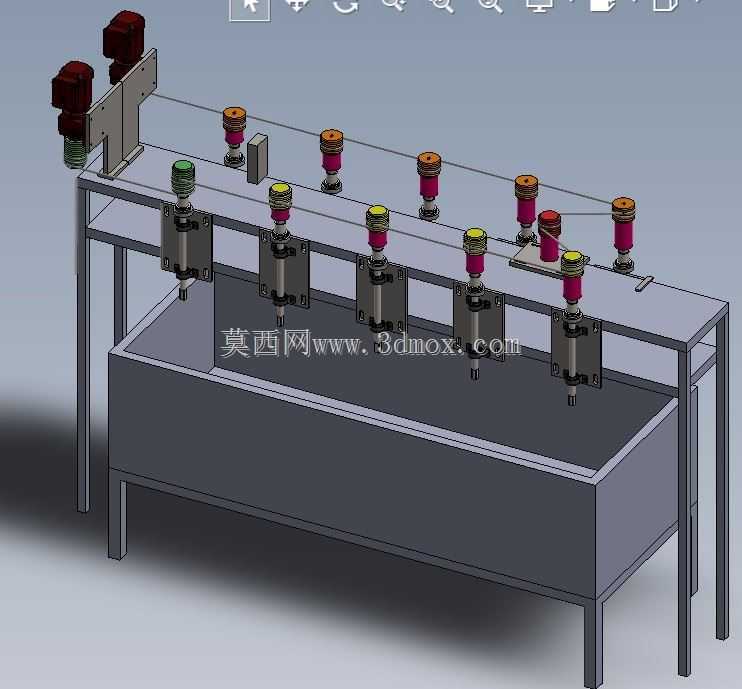

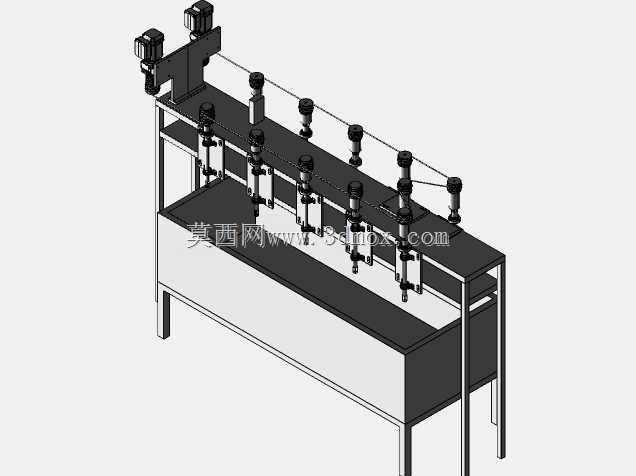

　　这套电解酸浴装置主要面向金刚石涂层制备的前处理及电镀工序场景，在硬质合金刀具、耐磨零部件的金刚石涂层生产线上，承担工件表面电化学酸洗活化、预镀过渡层的核心工序作用，是连接前处理除油工序与后续CVD金刚石沉积工序的关键工艺载体。从结构布局来看，整套装置采用落地式框架支撑结构，主体酸浴槽采用敞口式矩形槽体设计，槽体深度匹配常规长度刀具、小型耐磨件的浸没处理需求，槽体上沿与操作工位的操作面高度差控制在人体工学适配范围，方便操作人员上下料同时减少酸液飞溅风险。槽体上方的工位架采用悬臂式安装布局，沿工件走料方向一字排布多组独立处理工位，每组工位集成独立的升降驱动组件、工件装夹头、电解液导流结构，不同工位可根据工艺需求设置不同的电流参数、

　　升降行程，满足多工序连续处理的需求，比如从左至右可依次排布酸洗活化、预镀镍、预镀钴等不同工艺工位，工件通过顶部的平移走线结构可在不同工位间依次转移，无需人工反复装夹。设计阶段重点考虑了酸雾环境下的结构耐蚀性，所有与酸液、酸雾接触的结构件均采用耐蚀非金属衬里或耐酸合金材质，工位的升降导杆外侧设置波纹防护套，避免酸液侵蚀传动部件导致卡滞；驱动组件布置在工位架顶部最高位置，远离槽体酸雾挥发区域，降低电气部件的腐蚀风险。安装边界方面，整套装置的底部支撑腿采用可调式脚杯结构，可根据车间地面平整度调整水平度，槽体侧边预留了酸液进排口、溢流口的安装位置，外接管路时无需额外对槽体进行二次开孔加工；顶部工位架的横向跨度与槽体长度完全匹配，

　　两侧的驱动电机外沿不超出槽体的宽度边界，方便生产线并排布置多台同类型设备时预留检修通道。功能特性上，每组独立工位的装夹头可适配不同直径的棒状刀具、小型异形工件，装夹头自带导电结构，可直接连接整流电源输出阴极，槽体内部对应每个工位的位置设置独立阳极板安装位，可根据工艺要求更换不同材质的阳极，保证电解过程中电流密度均匀分布在工件表面，避免局部过腐蚀或镀层厚度不均的问题。工位的升降行程可根据工件浸没深度需求调整，处理过程中可设置小幅往复升降动作，带动工件表面的酸液流动，及时带走工件表面反应产生的气泡，避免气泡附着在工件表面造成处理盲区。走料结构采用张紧式走线设计，工件挂具可沿走线快速滑动到指定工位，定位块可精准限制挂具的停留位置，

　　保证每个工件都能对准对应工位的装夹中心，减少对位偏差导致的工件磕碰、电极接触不良问题。在实际生产应用中，这套装置可适配小批量多品种的金刚石涂层工件处理需求，不同工位的工艺参数可独立调整，无需整线停机即可切换单组工位的工艺设置，对于研发阶段的工艺调试也十分友好，可同时在不同工位开展不同参数的工艺验证，缩短工艺摸索周期。槽体的敞口设计也方便日常清理槽底沉渣，维护时无需拆解上部工位架即可完成槽内清洁、阳极更换等操作，降低日常维护的工作量。
