漫威主题雷神之锤造型金属挂饰结构设计

　　这款挂饰类五金件的结构设计，最初是面向文创周边、随身配饰的应用场景做的落地化结构处理，区别于常规装饰类摆件，它需要兼顾随身佩戴的轻量化要求、日常剐蹭的结构强度，以及挂接结构的长期可靠性。从实际使用场景出发，这类小尺寸金属饰件常被用作钥匙挂饰、背包挂坠，也可作为桌面陈列的微型摆件，因此结构设计上需要同时适配两种使用状态：悬挂状态下挂环与锤体的连接不能出现松脱、旷量，平放陈列时锤体的支撑面要足够平稳，不会出现倾倒、边角剐蹭接触面的问题。

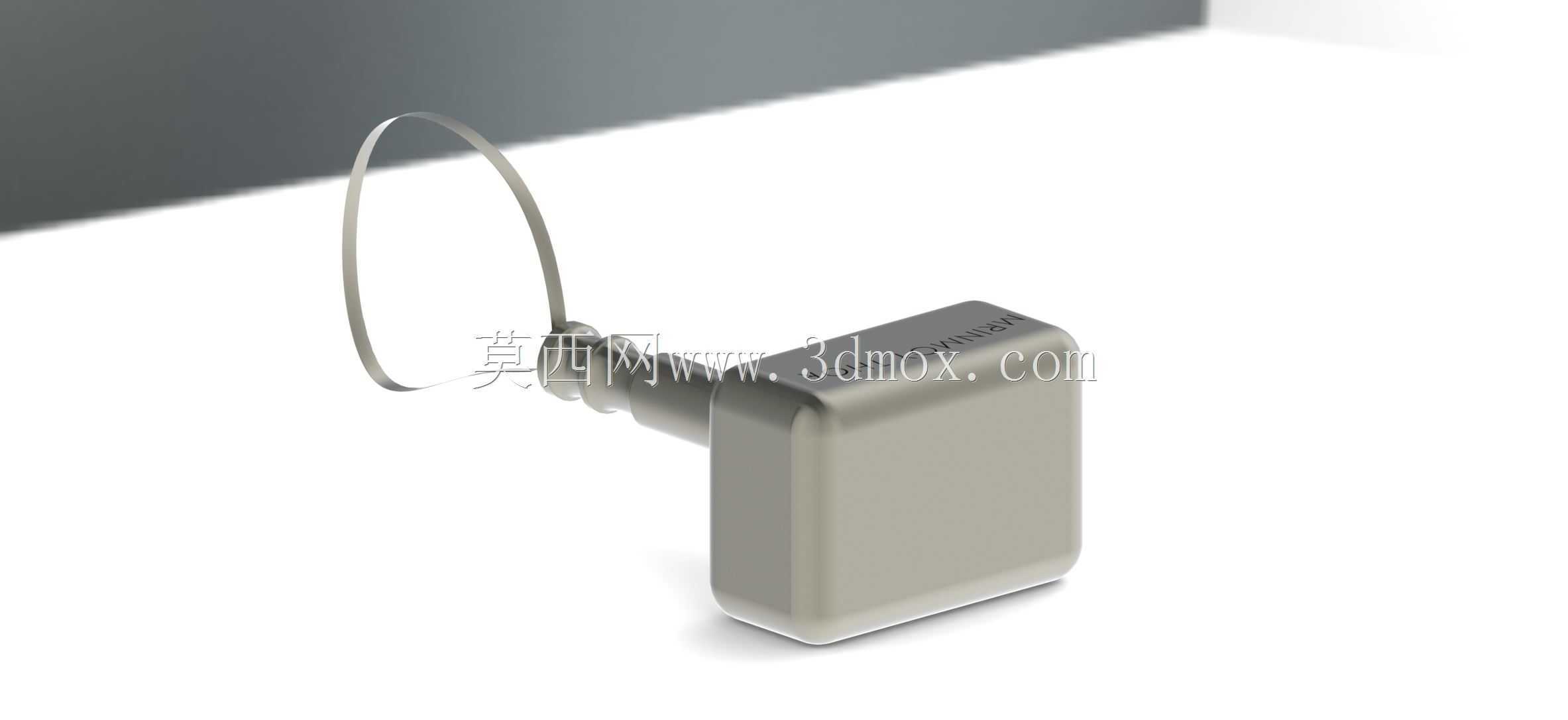

　　设计思路上没有照搬影视道具的大尺寸造型，而是做了等比例缩小的结构优化，首先处理的是锤体的边角过渡：原设定的直角棱边全部做了R2.5的圆角处理，一方面是避免锐边在随身使用时划伤衣物、皮肤，另一方面小尺寸零件的圆角过渡能提升金属压铸、抛光工序的良品率，减少边角位置的应力集中，避免日常跌落时出现边角崩缺的问题。锤体主体采用近似正方体的块式结构，内部根据选用的加工工艺可做实心或局部掏空处理：如果采用锌合金压铸工艺，可在锤体内部做均匀壁厚的掏空设计，将整体重量控制在35g以内，避免挂饰过重导致钥匙、背包带拉扯变形；如果采用不锈钢机加工工艺，则保留实心结构提升坠手感，适配偏好厚重质感的使用需求。

　　挂接结构是整个设计的核心功能部分，锤体顶部的连接柱做了直径4mm的圆柱凸台，凸台位置与挂环的配合间隙控制在0.1mm以内，挂环采用直径1.2mm的金属线材弯制而成，环体闭合位置做了碰焊打磨处理，避免出现开口松脱的问题。连接柱与锤体主体采用一体化结构设计，没有采用额外的销轴拼接，从根源上避免了拼接位置的松动断裂风险，挂环的活动角度预留了270度的摆动空间，不管是悬挂在钥匙圈还是背包挂点上，都能自适应调整角度，不会因为硬弯折导致挂环变形。

　　外形尺寸与安装边界上，锤体主体的长宽尺寸控制在22mm×22mm，整体高度（不含挂环）为28mm，挂环展开后的最大外轮廓直径为30mm，这个尺寸边界刚好适配常规钥匙圈的穿入需求，也不会因为体积过大在口袋里产生明显的异物感。锤体的底部支撑面做了0.2mm的平面度公差控制，平放时四个边角的高度差不超过0.05mm，保证陈列放置时的稳定性。表面处理的结构预留上，锤体侧面的浅刻标识位置做了0.3mm的下沉深度，不管是做激光打标还是填油处理，都能保证标识的清晰度，不会因为日常摩擦快速磨损。

　　从结构强度校核的角度，挂环与连接柱的连接位置做了150N的拉力冗余设计，即便挂饰被意外勾挂，也不会出现断裂脱落的问题；锤体主体的壁厚在掏空状态下保留最小1.8mm的厚度，满足1.2米高度自由跌落至水泥地面无开裂、无明显变形的使用要求。整个零件的结构没有复杂的倒扣、异形曲面，不管是采用压铸、粉末冶金还是CNC机加工都能快速量产，分型线位置设置在锤体侧面的中线位置，后续抛光、电镀工序能很方便地处理合模线痕迹，保证外观的一致性。
