带网纹滚花防滑细杆尖头紧固螺钉

　　日常做小型工装夹具、检测治具的结构设计时，经常会遇到需要手动微调、无需借助工具就能完成松紧操作的紧固场景，这时候滚花类紧固件的选型就成了结构方案里很容易被忽略但又直接影响操作体验的环节。这款带网纹滚花的细杆尖头螺钉，就是针对这类轻载手动紧固场景设计的典型零件，在电子治具、小型实验装置、光学调整架这类对操作便捷性要求较高的设备上应用十分广泛。

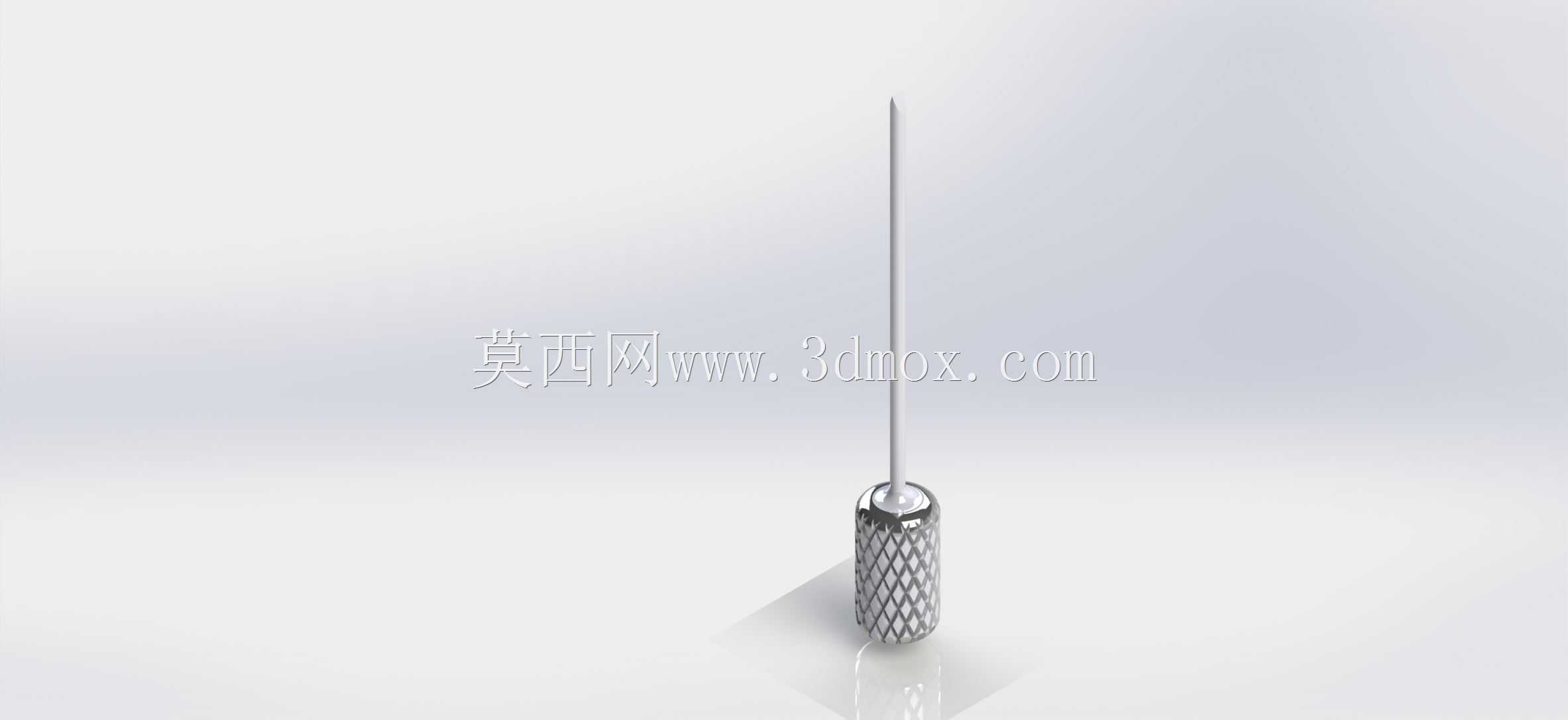

　　从功能特性来看，这款螺钉的核心设计点集中在头部的滚花结构和前端的细尖头部分。头部采用网纹滚花处理，滚花的纹路深度、齿距都经过实际操作验证，手指拧动时的摩擦力足够，即使手上沾有少量防锈油或者无尘手套操作，也不会出现打滑的情况，相比直纹滚花，网纹结构在各个施力方向都能提供均匀的摩擦阻力，更适合多角度快速拧动的操作习惯。前端的细尖头设计，区别于普通机螺钉的平端或者锥端，它的尖端直径更小，能够直接顶入工件表面预先加工的小定位凹坑，或者在软质材料、薄壁件上直接实现顶紧定位，不需要额外搭配螺母或者预制螺纹孔，在临时固定、微调定位的场景下能省去不少加工工序。

　　设计思路上，这款螺钉没有采用标准件的统一尺寸比例，而是针对手动操作的实际需求做了结构优化。头部的直径控制在手指捏持舒适的区间，既不会因为直径过小导致捏持发力困难，也不会因为头部过大占用过多安装空间，头部厚度和杆部直径的比例经过反复校核，保证手动拧动时施加的扭矩能顺畅传递到杆部，不会出现头部和杆部连接位置应力集中断裂的问题。杆部做了等直径设计，表面粗糙度控制在适合小间隙配合的区间，穿过治具上的光孔时不会出现卡滞，同时杆部的直线度公差控制在合理范围，长细比设计兼顾了顶紧行程和杆部刚性，即使伸出长度达到杆径的数倍，也不会出现明显的弯曲变形，保证顶紧力的方向始终和杆部轴线一致。

　　从安装边界和尺寸适配的角度来说，这款螺钉适配的安装光孔直径只需要比杆部大0.1到0.2毫米即可，安装时不需要额外的防松结构，依靠滚花头部和安装面之间的摩擦力、尖头和工件顶紧面的嵌合力，就能满足轻载场景下的防松需求。在实际设备装配中，这类螺钉经常用在光学镜片调整架的微调顶紧、小型电子元件测试治具的快速压紧、实验装置的临时位置固定等场景，不需要搭配螺丝刀、内六角扳手这类工具，操作人员直接用手指就能完成松紧和位置调整，能大幅提升调试阶段的操作效率。

　　需要注意的是，这类滚花尖头螺钉的适用场景集中在轻载、低频次调整的工位，不适合用于大载荷、强振动的紧固连接，因为手动拧动能提供的预紧力有限，尖头结构在大载荷下也容易出现变形或者打滑。在做三维建模的时候，滚花部分的特征不需要完全还原每一个齿的细节，在装配体里做简化纹理表达即可，既可以降低模型的文件体量，也不会影响整体装配的干涉检查和结构展示效果；如果是做零件的加工图纸，就需要明确标注滚花的模数、纹路类型，以及尖头部分的角度、表面硬度要求，保证加工出来的零件能满足实际操作的摩擦力和顶紧强度要求。在选型替换的时候，要重点关注头部滚花的有效握持长度、杆部的有效行程长度，以及尖头的硬度是否匹配被顶紧工件的材质，避免出现尖头压溃工件或者头部滚花磨损过快影响操作手感的问题。
