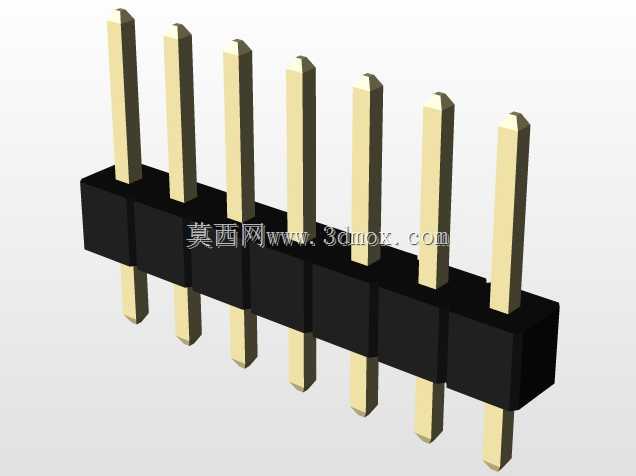

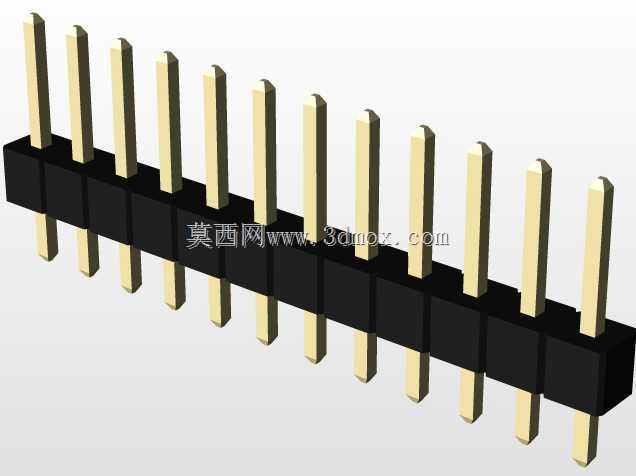

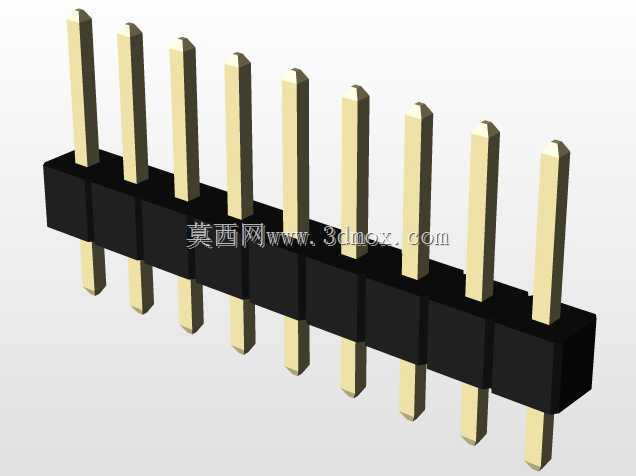

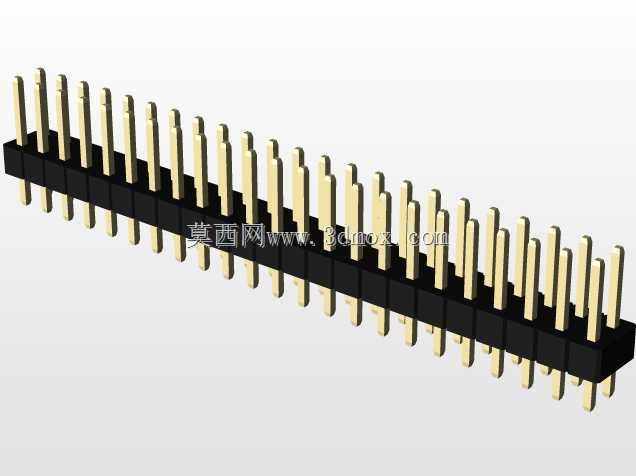

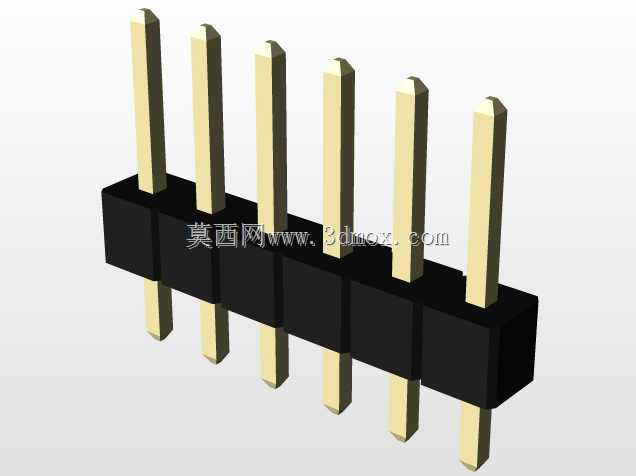

直插式镀金连接器引脚公头结构

　　在消费电子、工业控制板卡、通讯设备的板间连接场景里，这类直插公头是实现板对板、线对板信号与小电流传输的核心接触件，日常接触的工控IO模块、家用路由器主板、电源转接板上，都能看到这类插针结构的身影，它承担着不同电路模块之间的物理连接与信号导通作用，是电子装联环节用量极大的基础连接件。

　　从实际功能来看，这款公头的插针部分采用镀金处理，核心是利用金的低接触电阻、抗氧化特性，避免长期使用后插针表面氧化导致的接触不良、信号衰减问题，哪怕是在温湿度波动较大的工业现场环境，镀金层也能长期保持稳定的接触性能，减少设备运维过程中因接插件失效导致的故障排查成本。插针的方形截面设计，相比圆形插针，在与母座端子配合时能获得更大的接触面积，同时方形结构在自动化插装过程中更容易定位，不会出现圆周方向的转动偏移，适配SMT或者波峰焊的批量生产工艺要求。

　　设计过程中，首先要考虑的是安装边界的适配性，中部的黑色塑胶基座是核心的定位与绝缘部件，基座的外形尺寸需要匹配PCB板上预设的安装孔位公差，基座的高度既要保证插针穿过PCB后露出足够的焊接长度，满足波峰焊的吃锡要求，又要控制整体高度，避免在紧凑的设备内部与其他元器件产生干涉。插针伸出基座上下两端的长度需要分别适配两端的连接需求：一端用于插入对应母座的端子孔内，长度要满足母座的插接深度要求，保证插合后接触区完全覆盖，不会出现松脱；另一端用于穿过PCB焊接，长度要符合焊接工艺的要求，过长会导致焊接后剪脚工序增加额外工时，过短则容易出现虚焊、焊盘吃锡不足的问题。

　　基座部分采用绝缘塑胶材质，一方面是实现相邻插针之间的电气绝缘，避免引脚间出现短路风险，另一方面塑胶基座的卡槽结构可以与PCB板上的定位结构配合，在焊接前实现预固定，减少批量焊接过程中插件的偏移量。插针与塑胶基座的配合采用过盈压装的方式，设计时需要严格控制插针与基座安装孔的公差配合，压装力既不能过大导致塑胶基座被撑裂，也不能过小导致插针在插拔过程中出现松动、退针的问题，同时要保证插针压装后与基座端面的垂直度，避免插针歪斜导致后续插接时无法顺利导入母座，甚至顶弯插针造成报废。

　　在实际选型应用中，这类直插公头的插针中心距需要与对应母座的孔位中心距完全匹配，插针的截面尺寸要适配母座端子的夹持力范围，夹持力过小会导致接触可靠性下降，在设备受振动时容易出现瞬断，夹持力过大则会导致插拔力超标，后期维护拆卸时难度增加，甚至会把插针从基座中拔出。镀金层的厚度也需要根据应用场景选择，普通民用消费类电子场景可以选择较薄的镀金层控制成本，工业级、高可靠性要求的场景则需要更厚的镀金层，保证长期使用的接触稳定性。

　　建模过程中需要重点关注几个配合尺寸的公差标注：插针的截面尺寸公差、基座安装孔的位置度公差、插针相对于基座安装面的垂直度公差、基座的外形尺寸公差，这些尺寸直接决定了零件生产后的装配适配性。同时要考虑塑胶件的成型收缩率，在建模时预留足够的收缩余量，避免注塑成型后基座尺寸超差，导致无法顺利安装到PCB板上。插针的头部做了小角度的倒角处理，这个细节设计是为了插接时起到导向作用，让插针能顺利滑入母座的端子孔内，减少插接过程中的卡滞感，也能避免插针头部的毛刺在插接时刮伤母座的接触镀层。
