TO-39封装三引脚金属罐紫外发光二极管结构

　　做光机结构设计快十二年，碰到需要集成紫外光源的小空间光路场景，最先要核对的就是发光器件的封装边界，这款TO-39三引脚金属罐结构的紫外发光器件，是小功率紫外发射场景里用得极多的封装形式，很多实验室光学平台、小型紫外检测设备、荧光激发模组里都能看到同款封装的身影。

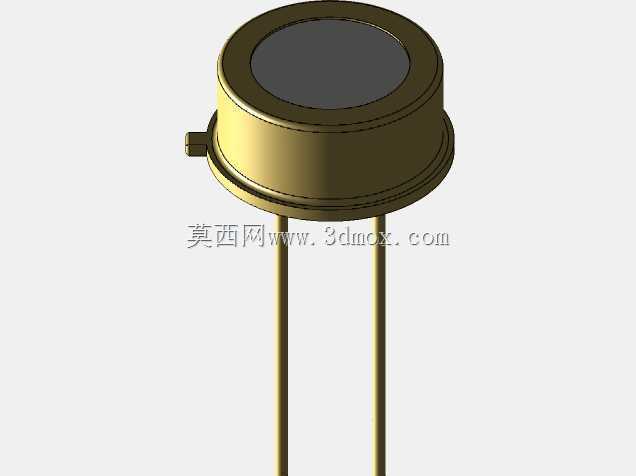

　　先从实际安装的边界说起，这款封装采用标准TO-39金属罐基座，整体是圆柱式金属外壳结构，顶部预留圆形通光窗口，窗口区域做了紫外高透的封接处理，金属壳体本身做了镀金抗氧化处理，既可以在长期使用中抵御环境潮气侵蚀引脚和内部芯片，也能起到电磁屏蔽的作用，避免内部发光芯片的驱动信号受到外界电磁干扰，同时也能减少器件工作时对外界的电磁辐射，适合集成在对电磁兼容有要求的精密检测设备里。三个直插式引脚从基座底部垂直引出，引脚间距符合TO-39封装的通用规范，在做PCB Layout的时候可以直接套用标准封装库，不需要额外调整焊盘位置，引脚采用可焊性良好的合金材质，过波峰焊或者手工焊接都能保证可靠的连接强度，不会出现虚焊、脱焊的问题。

　　从设计思路上看，这种金属罐封装的结构逻辑非常务实，金属壳体和基座之间采用电阻焊密封，整个封装内部充入干燥惰性气体，隔绝外界的水汽和氧气，避免紫外发光芯片在长期工作过程中出现氧化衰减，有效延长器件的使用寿命。顶部的通光窗口和金属壳体之间采用玻璃金属封接工艺，保证密封性能的同时，窗口玻璃选用对紫外波段透过率极高的材质，不会因为窗口材料的吸收导致出光效率下降，窗口的平面度控制在较高精度，不会对出射的紫外光斑造成额外的像差，适合对光路准直度有要求的应用场景。侧面预留的小凸台是封装定位结构，在做器件安装座设计的时候，可以对应做定位卡槽，避免器件在安装锁紧过程中发生转动，保证出光方向的一致性，批量装配的时候不需要逐个调整角度，能大幅提升装配效率。

　　实际应用场景里，这种封装的紫外发光二极管常被用在小型紫外分析仪、荧光检测试纸的读取设备、紫外固化小工位、光催化实验装置里，因为金属封装的散热性能比普通塑封器件好很多，小功率连续工作状态下，壳体可以直接把芯片产生的热量传导到安装座上，不需要额外加装散热片就能保证器件工作在合适的温度区间。在做安装结构设计的时候，只需要在安装板上开对应直径的沉孔，把器件的金属基座嵌入沉孔，侧面用顶丝顶住定位凸台就可以完成固定，安装方式非常简单，维护更换的时候也不需要拆解整个光路模组，直接从背面焊下引脚就能替换，售后维护的成本很低。

　　需要注意的是，做结构设计的时候要给引脚预留足够的弯折空间，如果是板载安装的话，引脚伸出PCB的长度要控制在合理范围，避免过长的引脚在振动环境下出现共振导致焊点疲劳，同时金属壳体如果需要接地的话，可以在安装沉孔位置预留接地弹片，和金属壳体直接接触，就能实现更好的屏蔽效果。另外因为紫外光对部分有机材料有老化作用，在器件周边的结构件尽量选用金属或者耐紫外的非金属材料，避免长期受紫外照射出现材料粉化、掉屑的问题，污染通光窗口影响出光效率。

　　从建模还原的角度来说，这个结构的建模重点在于金属壳体的台阶特征、引脚的位置度、顶部窗口的同轴度，还有侧面定位凸台的尺寸精度，这些尺寸如果和实际器件偏差过大，会导致后续做装配干涉检查的时候出现误判，实际生产装配的时候就会出现装不进去、定位不准的问题。建模的时候要优先保证安装配合面的尺寸精度，外观的倒角、圆角细节按照实际封装的工艺特征还原，不要随意添加不存在的结构特征，保证模型可以直接用于结构装配校核、PCB封装匹配、安装工装设计这些实际工程环节，而不是只做外观展示用。
