九针单排直插式M-M线路连接排针结构

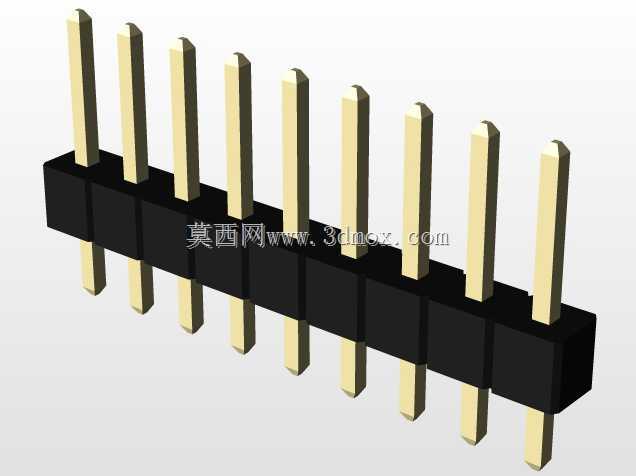

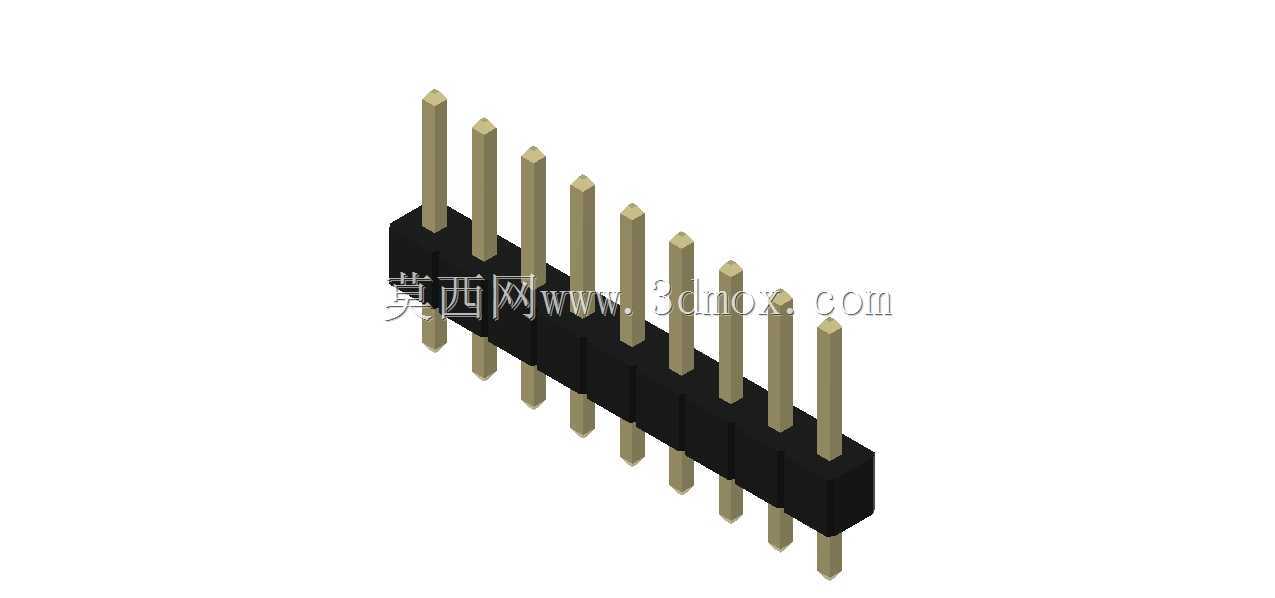

　　在工业控制板卡、嵌入式开发板、小型通讯终端设备的板间连接场景里，这类九针单排公对公直插排针是出现频率极高的互连元件，很多刚接触硬件结构设计的工程师容易忽略这类小元件的安装边界，往往在PCB布局完成后才发现排针的插针长度、塑壳高度和周边元件产生干涉，最后不得不返工调整板件布局。这款排针采用单排等距针位布局，九根插针沿塑壳长度方向均匀排布，插针两端均为公头插针结构，可实现两块平行PCB板之间的垂直信号连通，也可搭配对应规格的母座使用，实现板与板之间的可拆卸式连接，方便后期设备的模块拆分检修。从结构设计逻辑来看，塑壳部分采用耐高温绝缘工程塑料注塑成型，每根插针对应独立的定位孔位，插针与塑孔之间采用过盈压合工艺固定，

　　避免在插拔过程中出现插针歪斜、脱落的问题，插针表面做镀镍打底加镀金处理，既保证插针的导电性能稳定，也能提升接触部位的耐磨、抗氧化能力，减少长期使用后的接触电阻增大问题。实际选型应用中，需要重点关注几个核心尺寸边界：首先是插针外露长度，排针上下两端伸出塑壳的插针长度直接决定了两块PCB板之间的安装间距，若插针过长，焊接后板件之间会出现多余间隙，容易在设备受振动时导致插针受力变形；若插针过短，则会出现插针无法穿透PCB焊盘、焊接强度不足的问题。其次是塑壳的宽度与高度尺寸，塑壳宽度需要匹配PCB上预留的安装孔位间距，避免排针贴板焊接时和周边的贴片电容、电阻等元件产生空间冲突，塑壳高度则要注意避开PCB板上高度较高的元件，

　　比如板上的电解电容、接线端子等部件，防止排针安装后和这些部件产生挤压。在设备实际运行场景中，这类排针主要承担低压小电流的信号传输功能，常见于单片机开发板的扩展接口、工业传感器模块的信号输出接口、小型通讯设备的板间互连通道，部分低压供电回路也会采用这类排针实现电力传输，但需要注意单针的载流上限，避免大电流通过时插针发热影响连接可靠性。设计建模过程中，需要严格保证每根插针的同轴度，以及相邻针位的中心距公差，若针位中心距偏差过大，会导致排针无法顺利插入对应母座或者PCB焊盘，出现插针弯折、焊盘脱落的问题。同时塑壳的边角需要做微小的倒角处理，避免在自动化插件焊接过程中，塑壳边角刮擦设备送料轨道，导致插件定位偏移。很多工程师在做三维布局时，

　　容易忽略排针插针端部的倒角结构，实际上插针端部的小角度倒角是为了在插接过程中起到导向作用，即使板件安装存在微小的位置偏差，也能借助倒角顺利插入对接部位，降低装配难度。在振动较强的工业设备场景中使用这类排针时，还需要在塑壳两侧增加固定柱结构，将排针预先固定在PCB板上再进行焊接，避免长期振动导致焊盘开裂、连接失效，这款排针的结构设计中，塑壳底部做了贴合PCB板面的平面设计，焊接时塑壳可以完全贴在板面上，增大和PCB的接触面积，提升焊接后的整体牢固度。从建模细节来看，插针的截面为标准方形，和常规圆形插针相比，方形插针在和母座接触弹片接触时，接触面积更大，连接稳定性更强，同时方形结构在压入塑壳时，防转效果更好，不会出现插针在塑孔内转动导致接触不良的问题。在进行整机结构设计时，若排针安装位置靠近设备外壳，还需要预留足够的插拔操作空间，保证操作人员可以顺利完成对接或者拔插操作，避免空间不足导致操作时碰歪周边元件。
