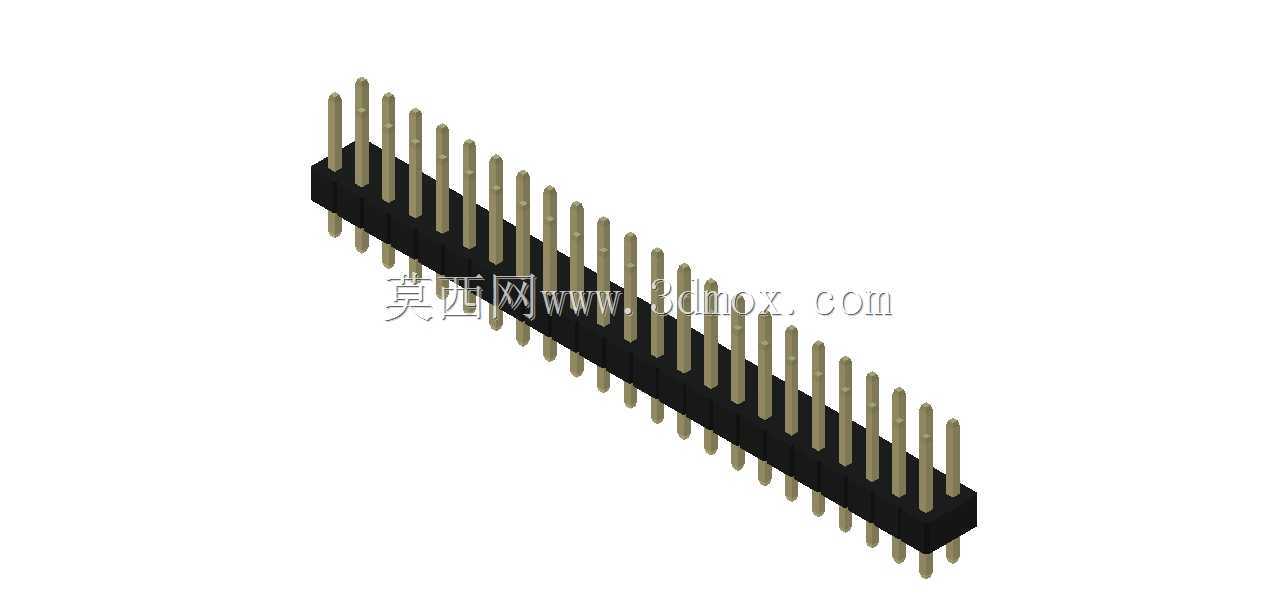

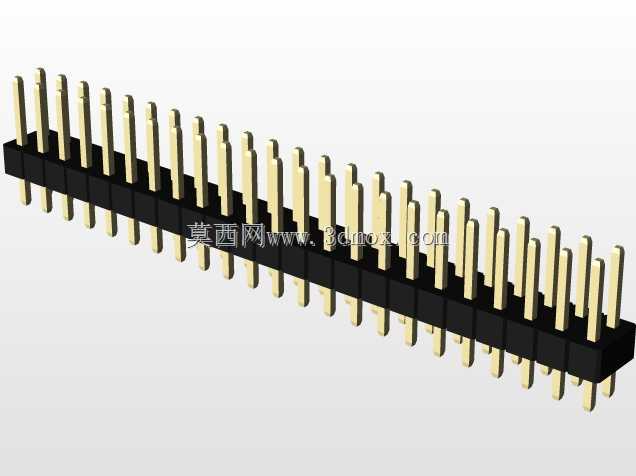

双排直插23位公头针座连接器结构

　　在板级电路互联场景里，这类双排直插排针是最常见的板对板、板对线互联载体，日常做工控板卡、传感模块、小型嵌入式设备的结构设计时，经常需要用到这类标准间距的排针做信号与小电流的传输通路。这次建模的23位双排公头排针，采用的是2μM标准引脚间距，也就是行业内常用的2.0mm间距规格，相比2.54mm常规排针能节省近36%的板面占用空间，适合对板面布局密度有一定要求的紧凑型设备使用。

　　从实际使用场景来看，这类排针大多用在工业控制模块的扩展接口、小型检测设备的信号转接板、消费类电子的内部板卡连接位置，既可以直接焊接在PCB板上作为母座的对接端，也可以搭配排线压接做成线束端的公头，实现不同功能板卡之间的信号连通，单针通流能力按照常规黄铜基材镀锡的工艺，能满足1A以内的信号与小功率供电传输需求，足够覆盖绝大多数低压弱电场景的使用要求。

　　做这个三维建模的时候，首先要明确安装边界的尺寸约束：排针的塑高也就是黑色绝缘基座的高度，常规选型是2.5mm，塑体宽度对应双排针的跨距是4.6mm，长度方向按照23位双排的引脚排布，每排23根针，两排针的中心距是2.0mm，单排相邻引脚中心距2.0mm，总长度方向的尺寸要算上两端的塑体余量，避免和板上其他元器件产生干涉。引脚的尺寸设计上，直插端的针径选用0.5mm的方形针，保证焊接时能顺利穿过PCB上0.7mm的金属化过孔，露出板面的焊接长度控制在1.2mm，刚好满足波峰焊或者手工焊接的吃锡要求，不会因为针脚过长导致焊后剪脚工序额外增加工时，也不会因为针脚过短造成焊接虚焊的隐患。

　　塑体部分的设计要考虑注塑工艺的可行性，棱角位置做0.1mm的倒角，避免注塑成型时出现尖角缺料的问题，引脚和塑体的结合位置做定位凸台，保证每根针的位置度公差控制在±0.05mm以内，对接母座的时候不会出现插针偏位、顶针的问题。很多新手建模的时候容易忽略排针的倒角细节，把插针的对接端做成平口，实际生产中插针顶端会做0.2mm的导向倒角，对接的时候能顺利导入母座的簧片里，哪怕对接时有轻微的位置偏差也能顺利插合，不会把母座的簧片顶变形。

　　从安装适配的角度，建模时特意预留了塑体底部和PCB板面之间0.3mm的间隙，这个间隙是为了焊接时助焊剂挥发的气体能顺利排出，避免助焊剂残留在塑体和PCB之间长期腐蚀焊盘，同时也能避免波峰焊时塑体直接接触高温板面造成基座受热变形。引脚的露出长度也就是对接端的长度，选用的是6.0mm的常规规格，能适配标准高度的双排母座，插合后的保持力能达到每针1.5N以上，常规的振动工况下不会出现松脱的问题，如果是高振动的车载或者工业设备场景，还可以在这个基础上增加塑体的定位柱，插装时先卡进PCB的定位孔里，进一步提升焊接后的固定强度。

　　实际选型建模的时候还要注意，这类排针的塑体材质一般是PBT或者PA66加玻纤，耐温能达到260℃以上，满足无铅回流焊的温度要求，建模时不需要额外做材质的特殊结构，只要把安装位的避让尺寸留足就行，比如排针周围3mm范围内不要布置高度超过5mm的元器件，避免插合母座或者拔插的时候和周边元件产生干涉。很多结构工程师做板卡布局时容易忽略拔插的操作空间，把排针布置在靠近外壳壁或者其他高元件的位置，最后量产时发现手指伸不进去没法拔插线束，反而要重新改板，这类细节在建模阶段就要提前考虑到，把操作空间的尺寸一并纳入装配校验的范围里。

　　另外，双排针的引脚定义排布，建模时虽然不需要做丝印标注，但要在模型的基准点设置上和PCB封装的原点保持一致，也就是把第一排第一针的位置作为坐标原点，和PCB封装的管脚1位置对应，这样结构设计导入PCB文件做干涉检查的时候，不会出现坐标偏移的问题，能直接匹配电路设计的封装位置，减少结构和电路对接时的反复调整工作量。插针的镀层一般是先镀镍再镀锡，建模时不需要体现镀层厚度，只要按照基材的实际尺寸建模就行，镀层的微米级厚度不会影响装配尺寸的校验。
