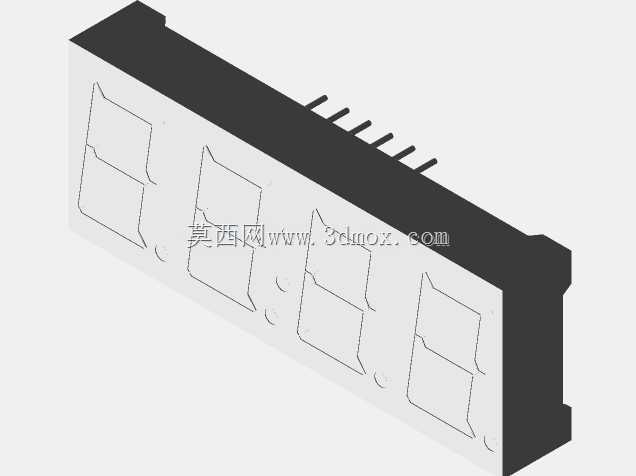

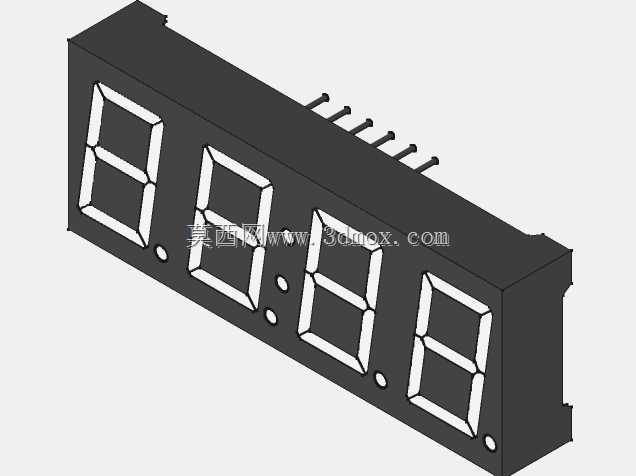

四位共阳红色数码管显示组件结构设计

　　在工业控制数显面板、小型家电参数显示、实验教学仪器示数、嵌入式开发板状态输出这类场景里，直插式四位数码管是普及率极高的显示载体，本次建模的5462BS规格四位共阳红色数码管，完全贴合量产直插器件的实际结构特征，可直接用于PCB布局干涉校验、面板开孔适配、整机装配模拟等结构设计环节。做这类小型电子显示器件的三维建模，最容易忽略的是引脚排布与安装边界的匹配精度——很多新手建模时只做外观壳体，忽略引脚伸出长度、引脚间距、壳体底部与PCB板面的贴合间隙，等到实际打样装配时才发现引脚长度不够过波峰焊、壳体和面板沉台干涉、小数点位置和面板丝印对位偏差这类问题，反而拖慢项目进度。这款四位数码管采用公共阳极的驱动逻辑，

　　四个8字字段搭配三个间隔小数点、末尾状态点位，可实现0-9999范围的整数数字显示，也可通过点位点亮实现小数位、状态位的标识，完全覆盖常规工业场景下的温度、转速、计数、电压、电流等参数的示数需求。从结构尺寸来看，器件本体的长宽边界严格对应15.24mm螺距的安装孔位设计，12个直插引脚沿本体单侧排布，引脚直径、引脚间距完全匹配标准2.54mm排针间距的PCB焊盘设计，建模时特意还原了引脚的微小拔模斜度，避免结构干涉检查时出现引脚与焊盘过孔的误判。壳体采用黑色阻光塑壳设计，建模时还原了塑壳表面的细微磨砂质感，以及字段位置的透光罩边界，确保渲染效果和实物观感一致；发光字段的段宽、段间距完全参照量产器件的实际尺寸，

　　不会出现字段过宽导致显示串光、过窄导致示数辨识度不足的问题。在实际选型应用中，这类四位数码管常搭配驱动芯片直接焊接在主控PCB上，前端面板只需要开出对应显示区域的窗口即可，建模时预留的壳体前端凸台尺寸，可直接用于面板开孔的尺寸参考，凸台高度匹配常规亚克力、金属面板的厚度公差，装配后凸台刚好卡入面板开孔，不会出现显示区域偏移、壳体晃动的问题。很多结构工程师在做数显类产品设计时，习惯直接调用简化的数码管块模型，忽略引脚的实际位置，等到PCB投板后才发现引脚和板上其他元器件干涉，不得不重新改板，这款模型还原了全部12个引脚的实际位置与伸出长度，可直接导入PCB结构协同软件做干涉校验，提前规避装配风险。另外，

　　公共阳极的结构特性决定了这款数码管的驱动电路接线逻辑，建模时引脚的排布顺序完全对应器件 datasheet 里的引脚定义，结构设计时可同步核对接线方向，避免出现装反后无法点亮的问题。红色发光段的视觉辨识度高，在工业车间强光环境下也能清晰读取示数，相比其他颜色的数码管，红色的发光波长更长，远距离识别效果更好，适合设备操作面板上的参数显示场景。器件本体的塑壳采用耐高温的注塑材质，可耐受波峰焊时的高温冲击，建模时还原了塑壳底部的微小定位凸点，焊接时凸点可贴合PCB板面，避免焊接过程中器件偏移导致的焊盘虚焊问题。从安装适配性来看，这款数码管既可以直接插装焊接在PCB上，也可以搭配IC座实现可拆卸安装，模型的引脚长度同时适配两种安装方式的尺寸需求，不管是做一次性焊接的量产产品，还是做需要频繁更换器件的实验设备，都能通过这个模型完成前期的结构适配验证。做这类小型电子元器件的建模，核心不是做外观的逼真渲染，而是把所有影响装配、选型、干涉检查的结构细节做准确，小到引脚末端的倒角、塑壳的脱模斜度，大到整体安装尺寸、显示窗口位置，每一处结构细节都对应实际生产装配中的一个校验点，只有把这些细节做准，三维模型才能真正在结构设计环节发挥作用，而不是仅仅作为一个外观占位块使用。
