十联红色LED条形显示组件结构设计

　　在工业控制终端、小型仪器面板、嵌入式设备的状态指示与数值显示场景中，多联LED条形显示组件是应用极为广泛的基础光电显示部件，这类部件不需要复杂的驱动协议，通过直插引脚即可快速完成电路焊接，能够直观呈现设备运行档位、参数区间、状态进度等信息，相比点阵屏、段码屏有着成本更低、响应更快、可视角度适配性更强的优势，尤其适合在小型化设备的面板空间内做紧凑排布。

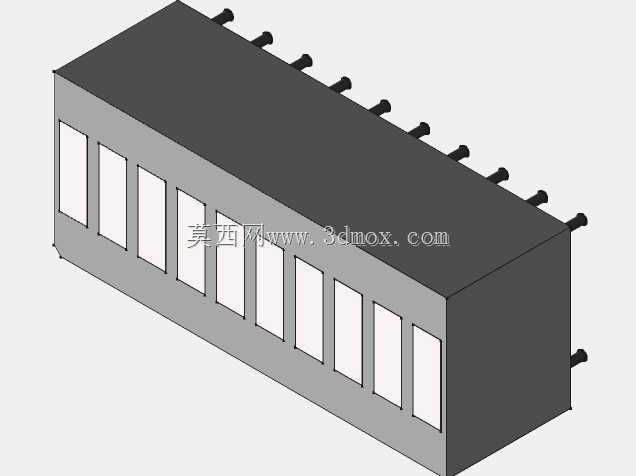

　　本次设计的十联红色LED条形组件，核心围绕直插式安装场景做结构适配，整体采用长方体塑封外壳结构，十颗独立的红色发光单元沿壳体长度方向等距排布，每个发光单元对应独立的引脚触点，可单独控制点亮状态，既可以做连续的进度条类显示，也可以通过单颗点亮实现不同档位的状态指示。设计过程中首先确定了引脚的排布逻辑，所有引脚沿壳体长度方向的两侧对称伸出，引脚间距匹配常规PCB板的孔位设计标准，螺距参数适配2.54mm标准焊盘孔距，横向安装边界控制在7.62mm的宽度范围内，能够直接兼容通用的万用板、定制PCB板的焊接安装需求，不需要额外做转接结构。

　　从结构设计思路来看，外壳采用黑色阻光塑壳作为主体，每个发光单元之间设置独立的隔光槽，避免相邻LED点亮时出现串光问题，保证每个发光单元的显示边界清晰，不会因为光线漫反射导致显示状态混淆。发光面采用半透明乳白扩散层，能够将LED芯片的点光源转化为均匀的面发光效果，在不同观察角度下都能清晰识别点亮状态，不会出现局部亮斑或者暗区。壳体的安装面做了平整化处理，在面板安装时可以直接贴合面板内侧，配合面板上的开孔即可实现外露显示，不需要额外增加固定卡扣或者螺丝孔位，依靠焊接引脚的固定力即可满足常规场景下的安装强度需求。

　　在实际设备选型应用中，这类条形LED组件常被用在电源设备的电量显示、音频设备的电平指示、工控模块的IO状态指示、小型检测设备的阈值报警指示场景中，相比独立的单颗LED排布，集成式的条形组件能够大幅减少PCB板上的元件排布工作量，保证发光单元的间距一致性，避免手工排布单颗LED出现的位置偏移、高低差问题，提升面板显示的整齐度。设计过程中充分考虑了波峰焊、手工焊等不同焊接工艺的耐受需求，外壳塑封材料能够承受常规焊接温度下的热冲击，不会出现壳体变形、引脚松脱的问题，引脚采用镀锡处理，焊接时上锡速度快，焊点牢固可靠。

　　外形尺寸的控制上，整体壳体的厚度方向做了薄型化设计，能够适配厚度有限的嵌入式设备安装空间，不会因为元件高度过高导致面板装配出现干涉。引脚伸出长度预留了足够的焊接余量，既可以适配不同厚度的PCB板，也可以在需要弯折引脚做特殊安装时，有足够的长度做调整，不会因为引脚过短导致焊接困难。每个发光单元的发光面尺寸做了统一化设计，单颗发光面的宽度与间距比例经过反复调整，在连续点亮时能够形成连贯的视觉效果，间隔点亮时又有足够的辨识度，兼顾了进度条显示与档位指示的双重使用需求。

　　从结构可靠性角度出发，壳体内部的LED芯片与引脚之间采用金属引线键合连接，外部通过环氧树脂灌封固定，能够承受常规工业场景下的振动、冲击，不会因为设备运输或者运行过程中的振动导致内部连接断开。黑色外壳的阻光设计除了避免内部串光，也能够减少外部环境光线对显示效果的干扰，即使在车间强光环境下，点亮的红色LED也有足够的对比度，能够被操作人员快速识别。在做三维建模时，对每个引脚的位置、发光面的尺寸、壳体的倒角都做了精准还原，能够直接导入PCB设计软件做元件封装匹配，也可以用于设备面板的装配干涉检查，提前预判安装过程中可能出现的空间冲突问题，减少实物打样阶段的调整工作量。
