适用于电路开发的可调电容三维结构

　　做电子硬件结构设计的工程师大多遇到过这类场景：在射频电路、信号调谐回路、阻抗匹配模块的PCB布局阶段，经常需要匹配可调电容的实体安装尺寸，避免后期打样出现元件干涉、引脚对位偏差、调节旋钮操作空间不足的问题，这个可调电容的三维结构就是针对这类实际工程需求搭建的。从实际使用场景来看，这类可调电容广泛应用在小型无线电接收设备、信号发生器、传感器前端调理电路、KiCad平台下的PCB封装库配套3D实体校验环节，很多硬件工程师在做电路板3D预览时，往往因为缺少精准的元件实体模型，无法提前排查结构冲突，等到打样组装才发现电容调节端被周边结构件挡住，或者引脚伸出长度与焊盘不匹配，造成不必要的打样返工。从功能特性上看，

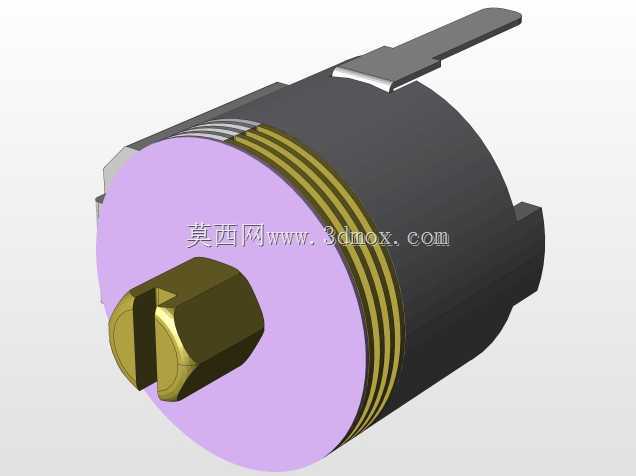

　　这款可调电容采用圆柱形主体结构，前端设置一字槽调节端，通过旋转调节端可以改变内部动片与定片的重合面积，从而实现电容值的连续可调，满足电路调试阶段的参数校准需求；侧面伸出的固定引脚既承担电气连接作用，也可以在焊接后为元件提供结构支撑，避免受外力晃动导致引脚脱焊。设计思路上完全贴合实际量产元件的结构逻辑：主体部分的多层环状凸筋对应实体元件的密封封装结构，既可以区分不同功能段的结构边界，也还原了实体元件的外观特征；前端紫色绝缘端盖部分做了厚度方向的尺寸约束，刚好覆盖主体端面，调节端的六角基座与一字槽结构完全匹配实际调节工具的操作空间，在建模时特意预留了调节操作的旋转空间边界，确保在PCB布局时，周边元件不会遮挡调节端的操作路径。

　　从外形尺寸与安装边界来看，主体圆柱直径控制在常规小型可调电容的通用尺寸区间，引脚的伸出长度、折弯角度完全匹配直插元件的焊盘布局要求，安装时引脚穿过PCB焊盘后，元件主体与PCB板面的间隙符合波峰焊的工艺要求，不会因为间隙过小导致焊锡爬升到元件主体封装位置，也不会因为间隙过大造成元件歪斜。建模时对各个配合面的公差做了贴合实际的设定：调节端与端盖的配合间隙控制在合理范围，既还原实际元件的转动阻尼感对应的结构间隙，也不会出现结构干涉的问题；引脚与主体的连接位置做了圆角过渡，还原实际元件的冲压引脚结构特征，避免应力集中导致引脚断裂的结构缺陷。在电路结构设计环节，这类精准的元件模型可以帮助工程师在设计阶段就完成整机的结构校验，

　　比如在紧凑的手持设备内部，可调电容的安装位置往往靠近外壳或者其他接插件，通过三维模型可以提前测量调节端到外壳的距离，确认是否需要在外壳上预留调节孔，或者调整元件的安装角度，给调试操作留出足够的工具操作空间。很多刚接触硬件结构设计的工程师容易忽略可调元件的操作空间需求，只按照元件的最大轮廓预留安装位置，等到组装调试时才发现螺丝刀无法伸到调节槽位置，不得不重新修改PCB布局或者外壳结构，这类问题完全可以通过精准的三维元件模型在设计阶段提前规避。另外，这款模型的结构细节也兼顾了不同设计软件的适配性，各个特征的建模逻辑采用基础拉伸、旋转特征搭建，没有过于复杂的曲面结构，导入不同的ECAD软件做3D布局校验时不会出现特征丢失、面破损的问题，能够直接关联到对应的PCB封装，实现原理图、PCB、3D结构的全流程数据统一。
