段码式液晶显示模组结构设计

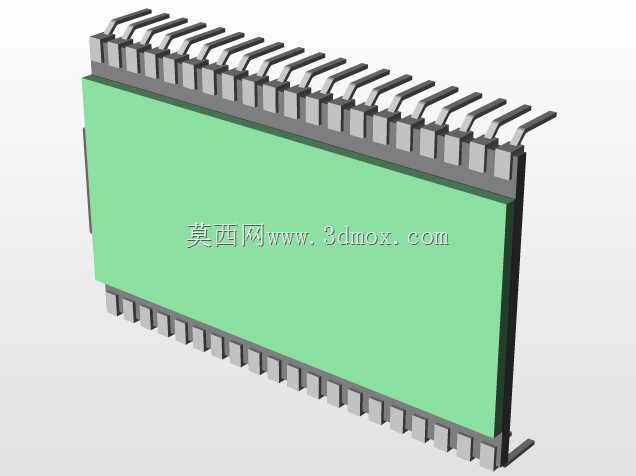

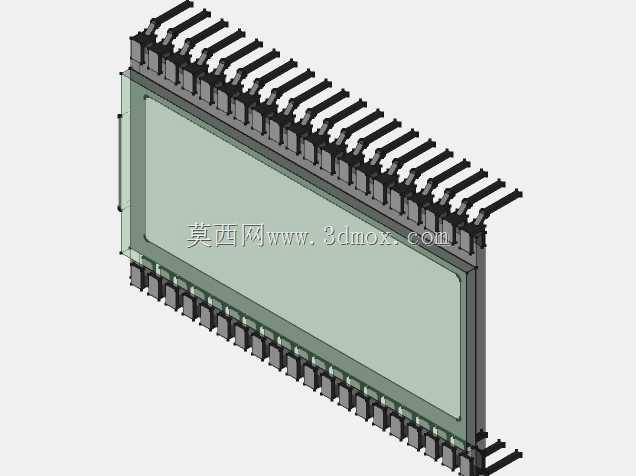

　　在工业控制终端、小型测量仪器、便携检测设备的硬件开发环节，这类段码式液晶显示模组是人机交互层的核心显示载体，不同于点阵屏的全像素可控特性，3又1/2位的段码结构专门针对数值类显示场景优化，不需要复杂的显存驱动逻辑，就能稳定输出温度、电压、电流、计数等固定格式的数字信息，在低功耗手持设备、工业现场数显表、家用小型电器的控制板上应用极为广泛。从结构设计层面看，该模组的整体布局围绕显示可靠性与安装兼容性展开，核心显示区域采用玻璃基板夹持液晶层的经典结构，玻璃边缘做了细微的倒角处理，避免装配过程中应力集中导致的玻璃崩边，同时在玻璃与外围固定框架之间预留了0.2mm的缓冲间隙，用来抵消不同材质热膨胀系数差异带来的形变应力，

　　防止高低温循环测试中出现液晶层漏液、显示缺划的问题。模组上下两侧排布的导电橡胶连接条是结构设计的关键细节，每一条导电橡胶的位置都对应玻璃基板上的段电极引脚，橡胶条的压缩量控制在15%-20%的区间，压缩量不足会导致接触电阻过大出现显示断笔，压缩过量则会挤压玻璃基板造成局部应力过大，长期使用后电极接触可靠性下降。外围的固定框架采用薄壁卡扣式结构，不需要额外螺丝就能将玻璃基板、导电橡胶、背光层（若配置）压紧固定，框架侧边的定位凸台对应PCB安装板上的定位孔，装配时可以快速实现对位，避免人工装配时的偏移错位。从安装边界来看，该模组的整体外轮廓尺寸适配常规的数显设备面板开孔，框架侧边的安装耳预留了标准的螺丝过孔位置，

　　安装时显示面与设备面板之间可以粘贴薄型泡棉胶条，既可以阻挡环境粉尘进入设备内部，也能避免面板与玻璃显示面直接硬接触造成的刮花。在实际选型应用中，这类段码屏的结构设计不需要额外做抗震加强，因为本身无活动部件，只要安装时保证导电橡胶的对位精度，就能在工业现场的振动环境下长期稳定工作，相比同尺寸的点阵显示屏，它的驱动电路更简单，功耗仅为点阵屏的十分之一左右，非常适合电池供电的便携检测设备使用。设计过程中需要重点关注的是电极引脚的排布间距，要和后端驱动PCB的焊盘位置完全匹配，避免出现引脚错位导致的显示异常，同时玻璃基板的厚度公差要控制在±0.1mm以内，否则会导致导电橡胶压缩量不一致，部分段电极接触不良。另外，

　　显示区域的可视角度设计也结合了实际使用场景，常规安装高度下，操作人员站立或手持设备时的视线角度刚好落在最佳可视范围内，不需要额外做偏光片的角度调整。在结构验证环节，需要重点做跌落测试、高低温存储测试、长期通电显示测试，确认框架卡扣无松脱、导电橡胶无移位、液晶层无气泡缺划，才能满足批量生产的装配要求。这类显示模组的结构设计没有复杂的运动机构，核心是通过精密的尺寸公差控制、合理的材料选型、可靠的连接结构，保证显示功能在各种工况下的稳定性，对于硬件结构工程师来说，这类部件的选型和集成不需要做复杂的二次结构开发，只要匹配好安装开孔尺寸、引脚定义、驱动电压，就能快速集成到整机产品中，缩短产品的开发周期。
