8x8红色LED点阵显示模块结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:459630
  • 8x8红色LED点阵显示模块结构设计
  • 8x8红色LED点阵显示模块结构设计
  • 8x8红色LED点阵显示模块结构设计

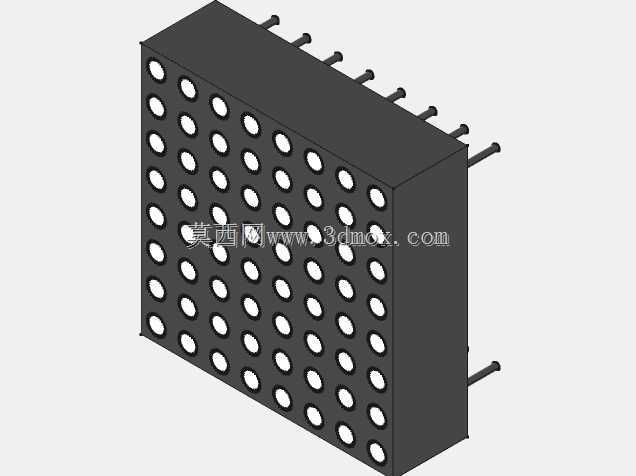

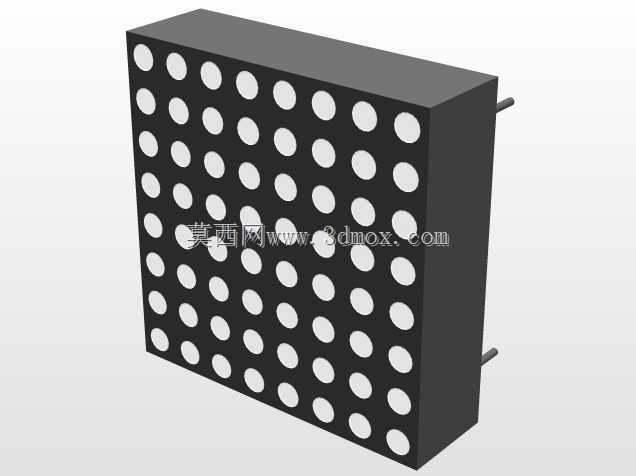

  在工业控制人机交互界面、小型嵌入式设备状态提示、教学实验电子装置、消费类数码产品的信息显示场景中,8x8规格的红色LED点阵是应用频次极高的基础显示单元,这类器件的结构设计合理性,直接影响PCB板卡布局效率、焊接良率以及长期使用的显示一致性。本次设计的8x8红色LED点阵,采用一体化黑色遮光塑壳作为主体承载结构,塑壳正面按照8行8列的矩阵排布规则,预留等直径的圆形透光孔位,每个孔位对应一颗独立封装的红色LED发光芯体,孔壁做哑光黑色处理,能够有效避免相邻LED点亮时的光线串扰,保证单点亮状态下的显示边界清晰,不会出现光晕扩散导致的字符模糊问题。从安装适配维度考量,该点阵模块的外形尺寸控制为20mm×20mm的正方形规格,

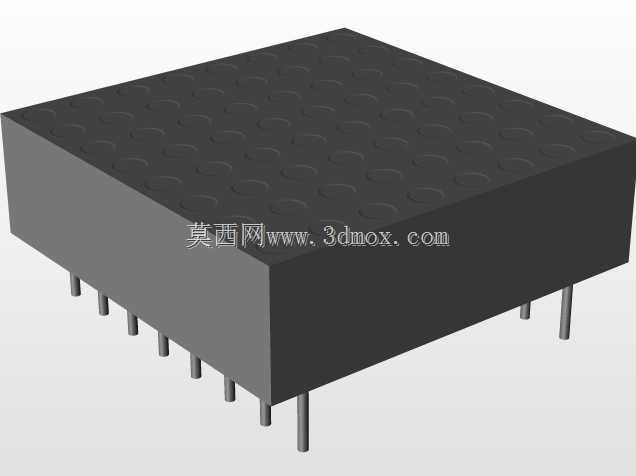

  引脚采用双侧直插排布方式,对应引脚间距设置为2.5mm与15mm两档参数,完全匹配通用洞洞板、标准PCB布线的孔位间距规范,设计阶段就充分考虑了批量焊接时的工装适配性,引脚伸出长度经过反复校核,既能够满足波峰焊、手工焊的吃锡深度要求,又不会因为引脚过长导致板卡背面布线空间被挤占,也避免了引脚过短造成的焊接虚焊风险。在结构设计思路上,没有采用分体式的面罩加底座拼接结构,而是选用一体化注塑成型的外壳方案,外壳内部设置对应每颗LED的定位卡槽,LED芯体装配时可以直接卡入对应卡槽完成预固定,不需要额外点胶定位,既提升了装配工序的效率,也避免了长期使用过程中因为胶体老化导致的LED移位问题,外壳背部预留引脚定位槽,

  直插引脚穿过定位槽后与内部LED芯体的电极精准对位,装配时不需要反复调整引脚位置,能够大幅降低组装环节的人工成本。从实际使用的功能特性来看,这种8x8红色LED点阵可以通过行列扫描驱动方式,实现单点点亮、字符显示、简单动态图案滚动等功能,红色发光波长在工业环境下的辨识度较高,即使在车间强光照明环境下,也能够清晰识别显示内容,相较于同规格的其他颜色点阵,红色LED的导通电压更低,驱动电路设计更简单,整体功耗也更有优势,适合电池供电的便携式嵌入式设备使用。在安装边界的设计考量中,模块塑壳的侧边做了微小的倒角处理,当多块点阵需要拼接组成更大尺寸的点阵显示屏时,相邻模块之间不会因为外壳棱角产生装配干涉,拼接后的显示面平整度更好,

  模块整体厚度控制在常规直插LED点阵的通用厚度范围内,能够直接适配市面上现有的点阵模块固定座、面板开孔尺寸,不需要针对该模块重新设计面板安装结构,降低了终端产品的结构改造成本。设计过程中还充分考虑了不同使用场景的适配性,外壳选用的塑壳材料具备一定的耐温性能,能够满足常规波峰焊的温度冲击要求,不会因为过炉时的高温出现外壳变形、透光孔位缩孔的问题,内部LED芯体的固定结构能够承受一定程度的振动冲击,在有轻微振动的工业设备上使用时,不会出现芯体偏移、引脚脱焊的故障。对于电子结构工程师而言,这类标准化的点阵模块结构设计,能够直接复用在各类需要简单信息显示的设备中,不需要重新开模定制点阵结构,只需要按照模块的安装尺寸预留PCB板卡空间与面板开孔位置即可,能够大幅缩短产品的研发周期,同时标准化的器件规格也方便后续生产环节的物料采购与品质管控,不需要单独定制特殊规格的显示器件,有效控制整机的物料成本。在实际的电路布局搭配中,该模块的引脚排布对称规整,驱动电路的布线可以走等长走线设计,能够减少行列驱动信号的传输延迟,保证整屏点亮时的亮度一致性,不会出现边角位置LED亮度明显低于中心位置的问题,模块背部的引脚长度统一,焊接后在PCB背面的伸出长度一致,方便后续剪脚工序的标准化作业,不会出现长短不一的引脚导致的背面绝缘距离不足问题。
