TO-220封装配套三款铝挤型散热片结构

　　在小功率电力电子设备的热设计环节，TO-220封装的功率半导体器件是应用覆盖面极广的一类元器件，涵盖线性稳压器、中小功率MOS管、快恢复二极管、晶闸管等品类，这类器件在工作过程中会因导通损耗、开关损耗持续产生热量，若热量无法及时导出，结温超过额定阈值后会直接导致器件性能漂移、寿命缩短，严重时甚至出现热击穿烧毁，配套适配的散热片是这类器件热管理方案中成本最低、可靠性最高的被动散热解决方案。本次涉及的三款散热片均针对TO-220封装的安装孔位做了适配设计，采用铝挤工艺成型，基材选用导热性良好的铝合金材质，表面做本色氧化处理，既可以提升铝材表面的辐射散热能力，也能避免长期使用过程中出现氧化锈蚀影响接触热阻。

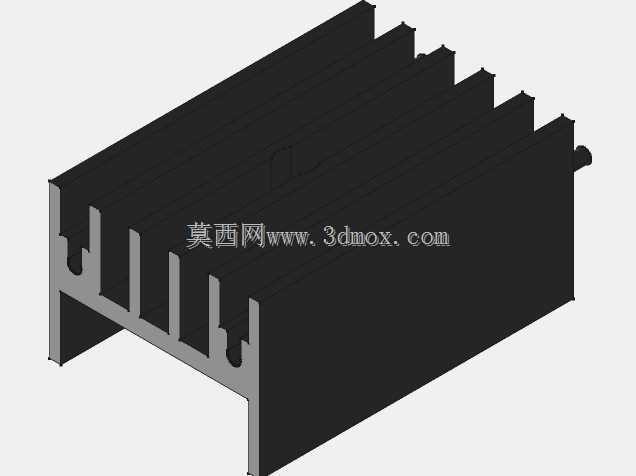

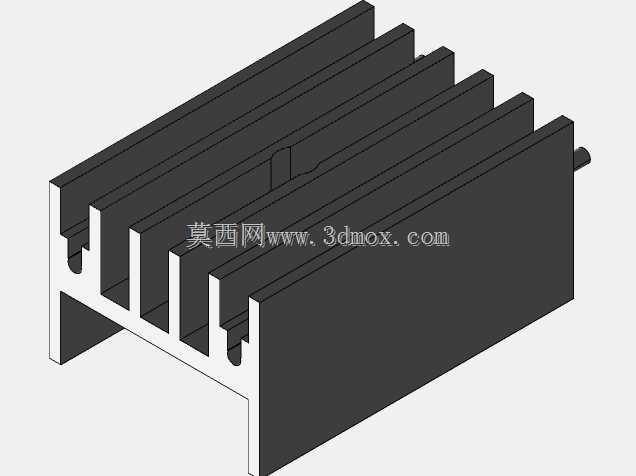

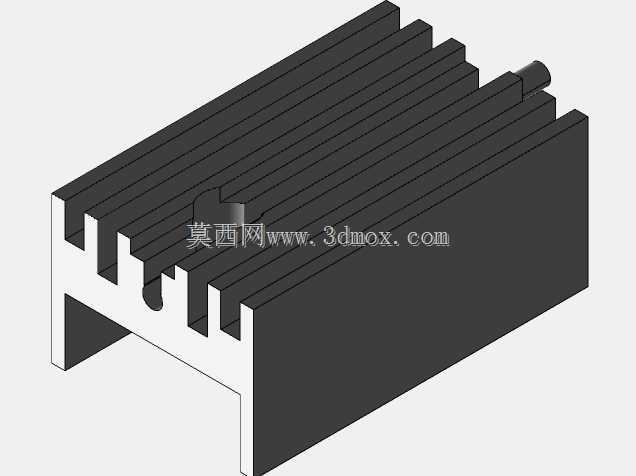

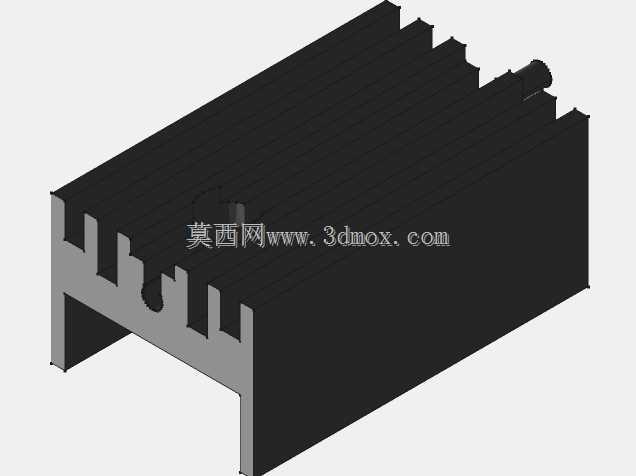

　　三款散热片分别对应不同的散热功率需求，最小规格的A款整体外部尺寸为高21mm、宽14.9mm、厚度方向9.8mm，适合1-3W耗散功率的器件使用，常见于小型线性电源、信号调理模块这类空间紧凑、发热功率较低的电路场景，安装时可直接通过器件自带的安装孔配合螺丝锁紧，也可搭配导热硅胶片填充器件与散热片之间的微观间隙，进一步降低接触热阻。中等规格的B款尺寸为高25mm、宽15.1mm、厚度方向11mm，散热鳍片的有效散热面积较A款提升约40%，可覆盖3-6W耗散功率的散热需求，多用于桌面式适配器、小型音频放大器、低压直流电机驱动板这类发热中等的设备中，鳍片的排布间距经过优化，在自然对流条件下可以让空气在鳍片间隙形成顺畅的流通通道，

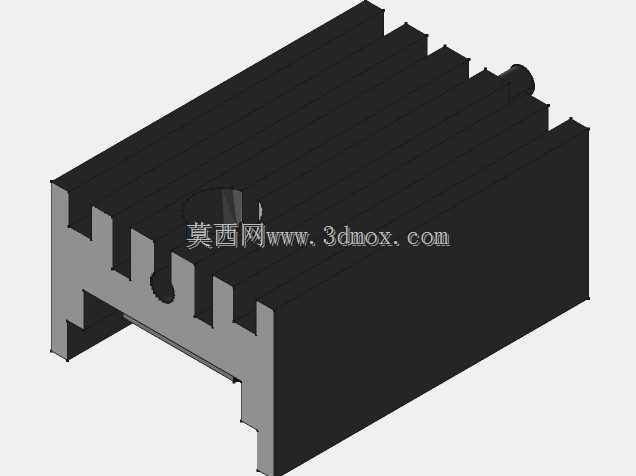

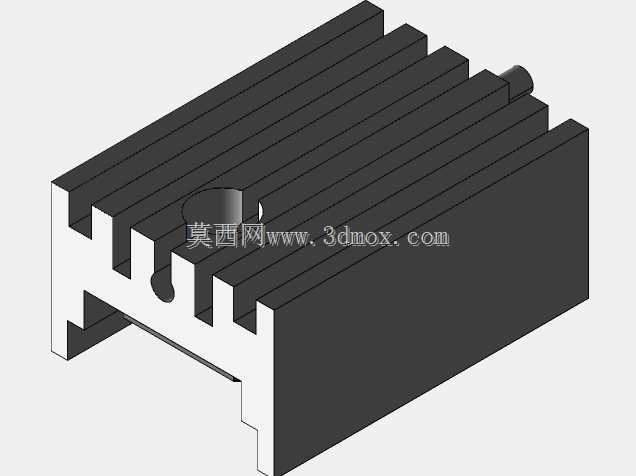

　　无需额外加装风扇即可满足散热要求，避免主动散热带来的噪音与可靠性问题。尺寸最大的C款整体尺寸为高35mm、宽23.5mm、厚度方向17.1mm，鳍片数量更多、整体散热体积更大，自然对流条件下可承载8-12W的耗散功率，适合用在小功率开关电源、工业控制模块、车载功率驱动这类连续工作、环境温度偏高的场景，若搭配低转速的轴流风扇做强制风冷，其散热能力还可进一步提升，能够覆盖最高20W左右的耗散功率需求。从设计细节来看，三款散热片的安装基准面都做了铣平处理，平面度控制在0.1mm以内，保证与TO-220器件的金属散热面能够充分贴合，安装孔位的中心距严格匹配TO-220封装的标准孔距，无需额外打孔修改即可直接装配，鳍片的根部做了圆角过渡处理，

　　既可以提升铝挤成型时的材料流动性，降低生产过程中的不良率，也能减少应力集中，避免安装锁紧时出现鳍片断裂的问题。散热片的底部厚度经过热阻仿真优化，既不会因为底部过薄导致热量无法快速扩散到整个鳍片区域，也不会因为底部过厚造成不必要的材料浪费与整体重量增加，在成本控制与散热性能之间取得了较好的平衡。在实际选型过程中，工程师需要根据器件的实际耗散功率、设备内部的环境温度、允许的器件最高结温、安装空间的尺寸边界来选择对应规格的散热片，不能盲目选用大尺寸散热片造成空间与成本的浪费，也不能选用散热能力不足的型号导致器件工作温度超标。这三款散热片的三维结构完全按照实物测绘尺寸构建，安装边界、鳍片尺寸、孔位位置都与实物一致，在做电路板布局、设备结构设计时可以直接调用，能够准确评估安装所需的空间余量，提前规避装配干涉问题，也可以在此基础上根据自身的安装需求做微调修改，比如调整安装孔位大小、增加固定卡扣结构、修改表面处理方式等，大幅缩短热设计环节的建模周期，提升结构设计的效率与准确性。对于做开源硬件项目、小批量电子设备开发的工程师来说，这类标准化的散热片模型可以直接导入到PCB设计软件的3D预览环境中，在布局阶段就确认散热片与周边电容、电阻、接插件等元器件的安全距离，避免打样后才发现装配干涉的问题，减少反复打样的成本与周期。
