0.52英寸绿色一位七段数码显示管

项目分类:显示屏 发布时间:2021-12-19 ID:459633
  • 0.52英寸绿色一位七段数码显示管
  • 0.52英寸绿色一位七段数码显示管

  在工业控制数显面板、小型仪器仪表、嵌入式开发验证板卡的设计环节,这类单数字绿色发光的显示器件是极为常用的人机交互部件,很多刚接触结构选型的工程师容易忽略它的安装边界细节,导致后期PCB打样、外壳开孔时出现配合公差问题。这款器件的核心功能是通过七段发光段的组合点亮,完成0-9阿拉伯数字的直观显示,部分场景下也可通过段码组合显示简单的状态字符,相比点阵类显示器件,它的驱动逻辑简单,外围电路元件少,不需要复杂的显示协议支撑,非常适合对成本敏感、显示内容单一的设备场景,比如小型温控器的温度数值显示、电源模块的电压电流参数显示、工业计数器的计数数值呈现,甚至是老旧设备的数显改造替换场景,都能看到这类器件的应用。

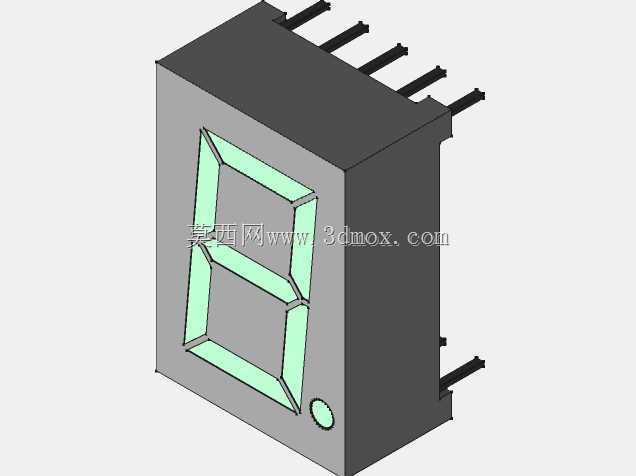

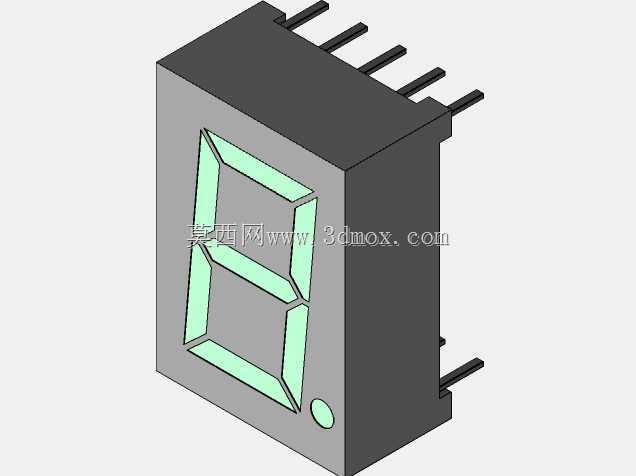

  从结构设计的角度看,这款器件的发光面采用哑光黑色封装外壳,绿色发光段的对比度表现优秀,在室内常规光照环境下不需要额外增加背光结构就能清晰辨识显示内容,右下角的圆形点位是小数点显示段,可根据实际接线需求选择是否点亮,满足小数位数值的显示需求。器件的引脚采用直插式设计,上下两侧分布的引脚间距符合常规PCB板的孔位设计规范,在做PCB封装设计时,需要注意引脚的伸出长度与焊接面的预留间隙,避免引脚过长导致焊接后与外壳内部结构产生干涉,同时要注意发光面的突出高度,这款器件总高度为13.2毫米,在做设备面板开孔设计时,要提前核算外壳面板到PCB板的安装距离,保证发光面刚好与面板表面齐平或者略微突出0.2-0.5毫米,既不会因为突出过多容易被外力磕碰损坏,也不会因为凹陷过深导致显示视角受限。

  实际做三维建模的时候,要重点还原几个关键的配合尺寸:首先是封装主体的外形长宽尺寸,这部分直接决定了PCB板上的元件占位空间,要避开周边的电容、电阻等其他元件的安装位置,尤其是高压板卡设计中,还要预留足够的电气安全间隙;其次是引脚的直径与排布位置,这部分直接影响PCB封装的准确性,要是孔位偏差超过0.2毫米,就可能出现器件插装困难、强行插装导致引脚弯折的问题;最后是发光段的位置与小数点的点位,这部分在做面板丝印设计的时候可以作为对位参考,保证面板上的显示开窗刚好对准发光区域,不会出现遮挡段码的情况。

  很多工程师在选型时容易忽略发光颜色的应用适配性,绿色发光的波长对人眼的刺激度较低,长时间观察不容易产生视觉疲劳,适合设备需要长期持续显示数值的场景,比如生产线旁的计数看板、实验室的小型测试仪器显示端,相比红色高亮的同规格器件,绿色显示在弱光环境下不会产生过于刺眼的眩光,在强光环境下也能保持足够的辨识度。另外这款器件的封装采用标准的0.52英寸规格,属于行业内通用的替换尺寸,在做设备维护替换时不需要重新修改结构设计,直接采购同规格的器件就能完成更换,降低了后期的运维成本。

  在做装配结构设计时,还要考虑器件的固定方式,这类直插式数码管一般依靠引脚焊接在PCB板上完成固定,如果设备存在较强的振动工况,比如安装在冲压设备旁的计数显示单元,就需要在器件与外壳面板之间增加薄型的缓冲泡棉,一方面可以吸收振动能量避免引脚长期受振出现虚焊,另一方面可以遮挡发光面与面板开窗之间的缝隙,避免内部光线从缝隙漏出影响显示的整洁度。建模过程中不需要过度还原内部的发光芯片结构,重点保证外部安装尺寸、引脚位置、发光区域的准确性即可,因为结构设计阶段的核心需求是完成整体的装配干涉检查,保证器件能顺利安装到预定位置,内部的精细结构属于电子元器件的生产设计范畴,不需要在整机结构模型中做冗余的细节还原。

  从实际应用的反馈来看,这类单数码管的可靠性表现优秀,在常规的工业温湿度环境下使用寿命能满足绝大多数设备的全生命周期使用需求,只要焊接过程中避免引脚过热损伤封装结构,基本不会出现显示缺段、亮度不均的问题。在做三维模型的装配验证时,可以模拟实际的安装顺序:先将PCB板固定在设备外壳的安装柱上,再核对数码管的发光面与面板开窗的对位情况,调整PCB板的安装高度,保证显示面的位置符合设计预期,要是发现发光面凹陷过深,可以在PCB板与安装柱之间增加适当厚度的绝缘垫片调整高度,要是突出过多则要检查PCB板的安装位置是否存在结构干涉,排除螺丝锁附不到位、周边元件顶起PCB板的问题。
