电脑CPU散热风扇十字固定烤架结构

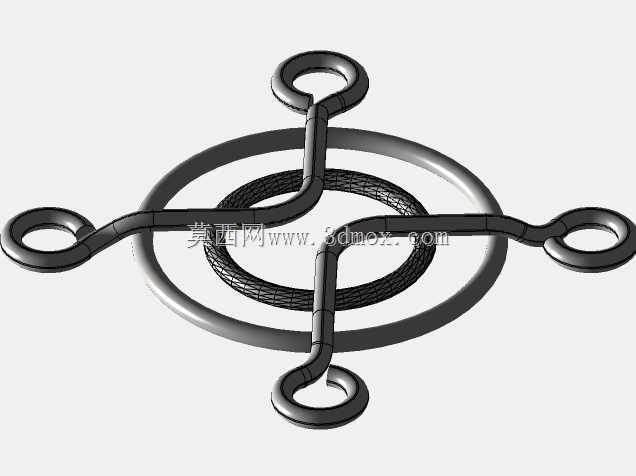

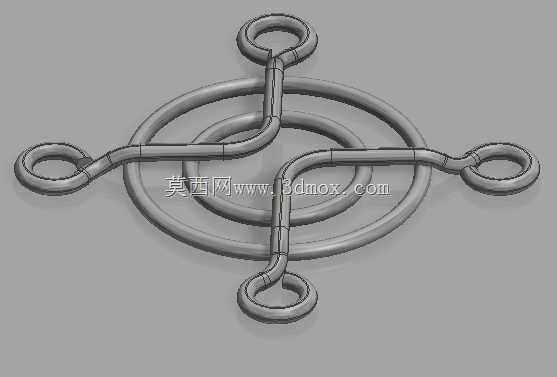

　　在台式电脑主机的散热系统搭建中，CPU散热风扇的固定可靠性直接决定了散热模块的运行稳定性，这款十字型风扇固定烤架，正是针对40mm规格轴流散热风扇的安装需求设计的专用固定结构。日常装机场景里，不少玩家会遇到原装风扇卡扣老化断裂、第三方散热风扇缺乏适配固定位的问题，这类金属线材弯折成型的固定架，能绕过主板CPU插槽周边的电容、供电散热片等凸起元件，从四个方向均匀施加固定拉力，避免单点锁紧带来的PCB板弯曲应力，长期使用也不会出现塑料卡扣常见的冷脆断裂问题。从结构设计逻辑来看，这款固定架采用中心双环嵌套的主体结构，内环尺寸刚好贴合40mm风扇的中心轮毂外圈，外环则对齐风扇外框的内侧加强筋位置，四根呈十字分布的支撑臂从双环结构向外延伸，

　　末端的环形挂耳是核心的受力点位，挂耳的内孔尺寸匹配常规机箱风扇的自攻螺丝或者橡胶减震钉的安装直径，不需要额外加工螺纹，直接利用金属线材的结构强度承托风扇重量。很多人在改装ITX小机箱散热时，会因为机箱内部空间局促，无法使用常规的风扇螺丝从外侧锁紧，这款烤架的十字臂采用圆弧过渡弯折，没有尖锐的直角棱边，不会刮伤风扇线材或者主板上的贴片元件，臂身的弯折弧度刚好抬升风扇与CPU顶盖之间的间隙，避免风扇扇叶直接摩擦CPU表面的导热硅脂层，同时预留的间隙能让进风气流更均匀地覆盖CPU核心区域，减少气流紊流带来的风噪。从安装边界来看，这款固定架的四个挂耳中心距为40mm，完全匹配40*40mm规格标准风扇的安装孔位，

　　整体成型后的最大厚度不超过5mm，不会额外占用机箱内部的垂直空间，哪怕是厚度仅20mm的薄型ITX机箱，也能顺利完成安装。支撑臂的线材直径经过选型验证，既不会因为过细导致固定后风扇运行出现共振晃动感，也不会因为过粗增加不必要的重量，给主板CPU插槽带来额外的承重负担。实际使用中，这类金属固定架相比塑料固定件的耐温性能更好，CPU满载运行时周边区域温度可能达到60-70摄氏度，长期高温环境下塑料件容易出现形变松脱，而金属线材成型的结构在这个温度区间内力学性能几乎没有变化，能长期保持固定张力。设计时特意将十字臂的交汇位置做了平滑的圆弧过渡，没有焊接或者拼接的断点，整体是一根金属线材连续弯折成型，不存在焊点脱落的风险，四个末端挂耳的弯折处做了收边处理，没有突出的金属毛刺，安装时不会划伤操作人员的手指，也不会刺破风扇的绝缘线材。在工业控制设备的嵌入式散热场景中，这类固定架同样适用，比如工控机主板的CPU散热、小型交换机的芯片散热，只要是40mm规格的轴流风扇，都可以通过这款烤架完成免螺丝的快速固定，不需要在PCB板上预先设计安装螺柱，降低了电路板的Layout难度，也减少了物料清单里的紧固件种类。很多结构工程师在设计小型电子设备的散热模块时，容易忽略固定结构对气流的影响，这款烤架的十字臂宽度很窄，对风扇进风面的遮挡率不到5%，几乎不会影响风扇的进风效率，相比大面积的塑料固定框，能让风扇的实际风量更接近标称参数。另外，

　　四个挂耳的环形结构还可以搭配橡胶减震圈使用，将减震圈套在挂耳与风扇安装孔之间，能进一步吸收风扇高速运转时产生的微幅振动，避免振动传递到机箱或者设备外壳上产生共振噪音，这对于静音要求较高的办公设备、音频处理设备来说是非常实用的设计细节。从成型工艺来看，这款固定架采用金属线材冷弯成型，不需要开模注塑，小批量定制时的成本很低，结构修改也非常灵活，如果需要适配其他孔距的风扇，只需要调整弯折程序的参数就能快速产出样品，非常适合硬件改装、小批量工控设备生产的场景。在安装操作上，不需要专用工具，只需要先将烤架的四个挂耳对准风扇的安装孔，将风扇按压到预设的安装位置后，再用橡胶钉或者细铁丝将挂耳固定在主板或者机箱的预设点位上即可，整个安装过程不超过两分钟，后续拆卸清理风扇灰尘时也能快速拆装，不会像粘胶固定的风扇那样留下残胶或者扯掉主板上的贴片元件。
