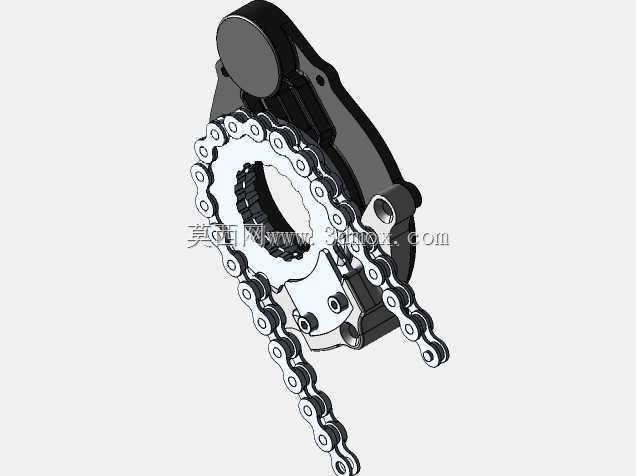

链条传动式清污机构三维结构设计

　　该清污机构采用链条链轮啮合传动作为核心动力传递路径，整体结构围绕环形排布的齿形链轮与配套滚子链条搭建，主要应用于环形作业面的附着物清理、工位残渣刮除场景，常见于回转式加工工位、环形输送线的端面清洁工序，也可适配小型管道内壁、回转类零部件的表面除污作业。从实际工况适配角度出发，设计时优先考虑了传动过程的啮合稳定性，链轮齿形按照标准滚子链参数修形，齿侧间隙控制在合理公差范围内，避免高速运转时链条跳齿、卡滞，同时在链条链节位置预留了清洁刮板的安装接口，可根据待清理面的材质、附着物附着力更换不同材质的刮片，比如针对金属切削残渣可更换硬质合金刮片，针对粉尘类附着物可更换尼龙毛刷组件。结构布局上，驱动端采用侧置式安装座，

　　动力输入轴与链轮中心同轴，安装座上预留了标准螺栓孔位，可直接固定在设备主机的安装立板上，安装边界的轴向尺寸经过压缩，整体突出安装面的厚度控制在较小范围，不会额外占用过多设备内部的排布空间，适配紧凑型设备的内部安装需求。链条的张紧结构集成在安装座的弧形槽位内，通过调整张紧轮的位置即可实现链条张紧度的调节，无需拆解整体结构，日常维护时仅需松开张紧轮固定螺栓，调整到位后重新锁紧即可，大幅降低了运维的操作难度。从设计思路层面，该结构没有采用复杂的齿轮组传动，而是选择链条传动方案，核心原因是链条传动对安装中心距的公差容忍度更高，在多工位联动的清污场景下，即使安装座存在小幅的位置偏差，也能保证动力稳定传递，

　　不会像齿轮传动那样对中心距精度要求严苛，同时链条本身的柔性特性可以吸收作业过程中刮除硬物产生的冲击载荷，避免刚性传动导致的齿部崩损、轴件变形问题。链轮中心的内孔采用花键结构设计，可直接与动力输出轴的花键段配合，传递扭矩的过程中应力分布更均匀，相比平键连接能承受更大的交变载荷，适配频繁正反转的清污作业工况。在实际使用过程中，该机构的作业轨迹随链条的回转路径运动，链节上安装的清洁元件可连续对待清理面进行扫刮作业，没有往复式结构的空行程损耗，作业效率相比直线往复式清污结构提升明显，同时运动过程中无冲击换向的噪音，运转平稳性更优。结构的防护设计上，驱动端的外侧设置了弧形护板，可阻挡清理过程中飞溅的残渣、污物进入链轮啮合区域，

　　避免杂物卡入链节间隙导致的传动卡滞，护板采用快拆式固定结构，清理维护时无需拆卸核心传动部件即可取下护板，清理啮合区域的积存杂物。针对不同的安装场景，安装座上的固定孔位设计为长圆孔形式，可在一定范围内调整机构的整体安装位置，适配不同直径的待清理回转面，调整范围覆盖常规小尺寸回转工位的清污需求，无需重新设计安装基座即可完成适配。链节的连接采用标准销轴结构，销轴两端设置了防松卡簧，长时间运转下不会出现销轴脱出、链节散架的问题，同时标准链节配件的通用性强，出现磨损时可直接更换对应链节，无需整体更换链条组件，降低了备件成本。整个机构的重量经过优化，主体安装座采用轻量化的结构设计，在保证安装强度的前提下去除了非受力区域的多余材料，既降低了整体自重，也减少了动力传递过程中的惯量损耗，驱动端无需配置大扭矩动力源即可驱动机构稳定运转，适配小型自动化设备的动力配置需求。
