精密蜗杆蜗轮啮合传动组件结构设计

　　在各类需要大传动比、低转速大扭矩输出的机械传动场景中，蜗杆蜗轮副是应用极为广泛的核心传动部件，从自动化生产线的分度转台、输送线的减速驱动单元，到小型机床的进给机构、起重设备的自锁传动段，都能见到这类组件的身影。这套蜗杆蜗轮啮合组件的设计，首先围绕传动平稳性与自锁可靠性展开，蜗杆部分采用阿基米德齿形设计，齿面经过螺旋升角匹配计算，确保与蜗轮啮合时的接触线连续分布，避免传动过程中出现卡顿、冲击的问题，同时当螺旋升角小于当量摩擦角时，组件可实现反向自锁，也就是只能由蜗杆带动蜗轮转动，蜗轮无法驱动蜗杆回转，这一特性在起重、升降类设备中能起到防止负载下坠的安全防护作用，无需额外加装制动机构就能满足基础安全要求。从结构细节来看，

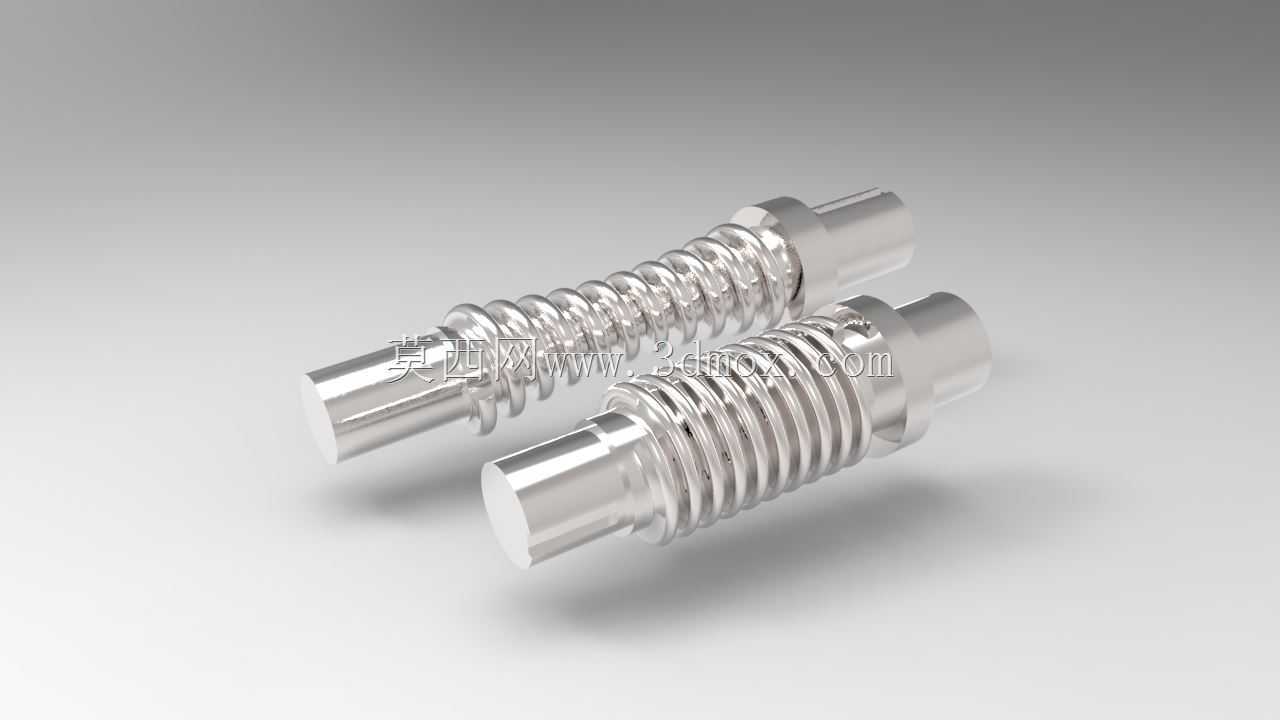

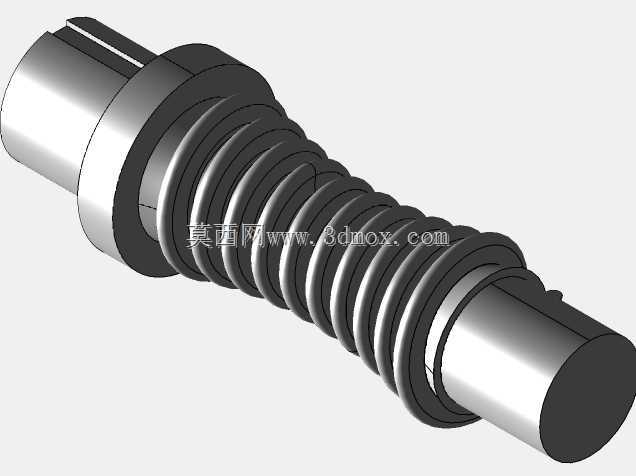

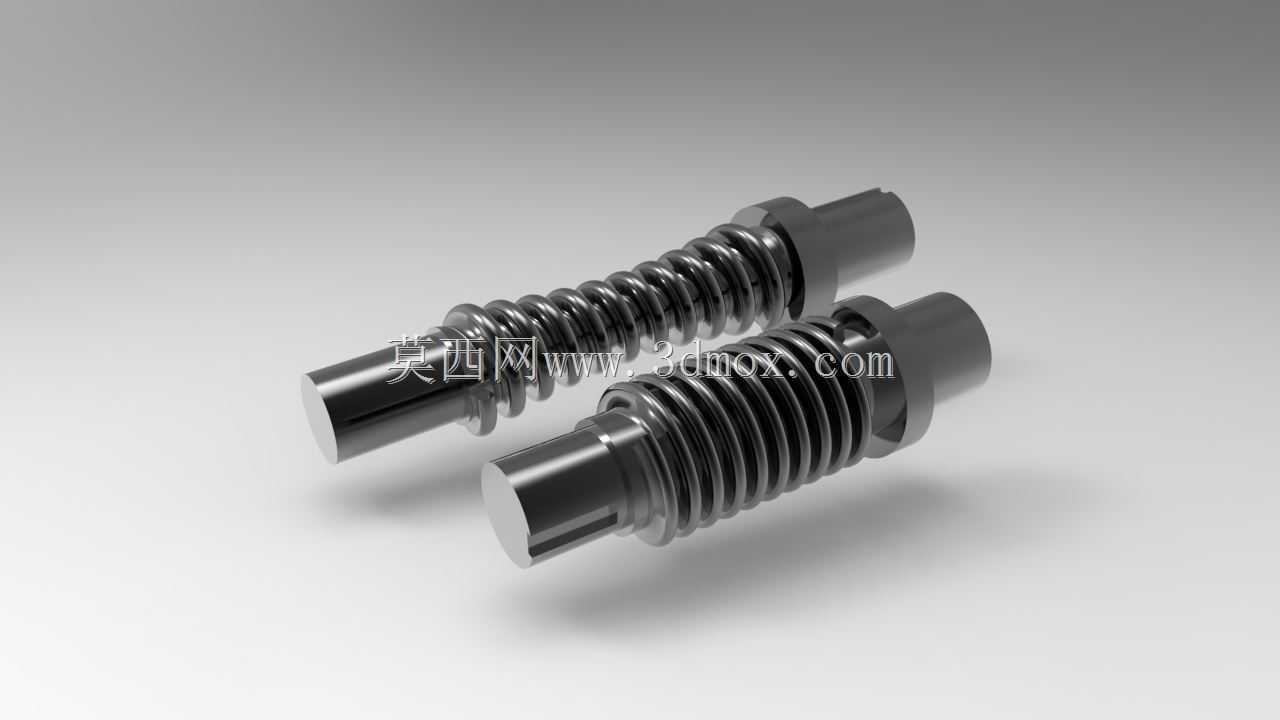

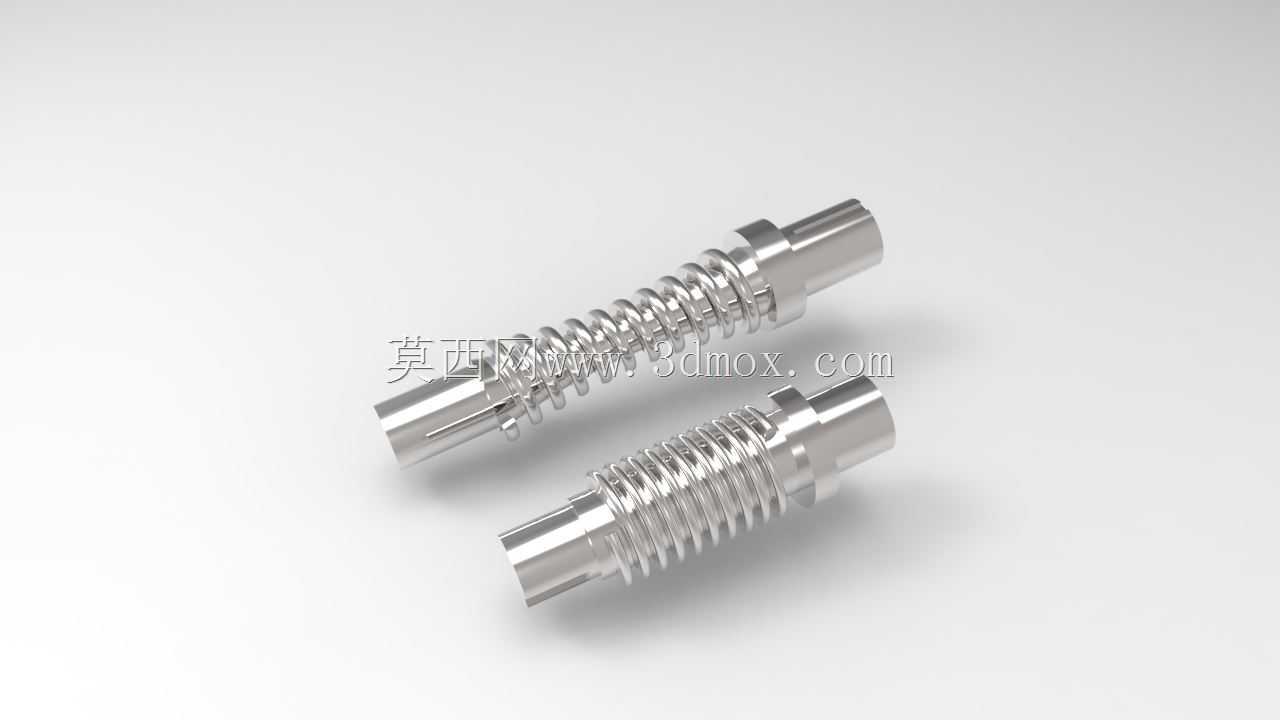

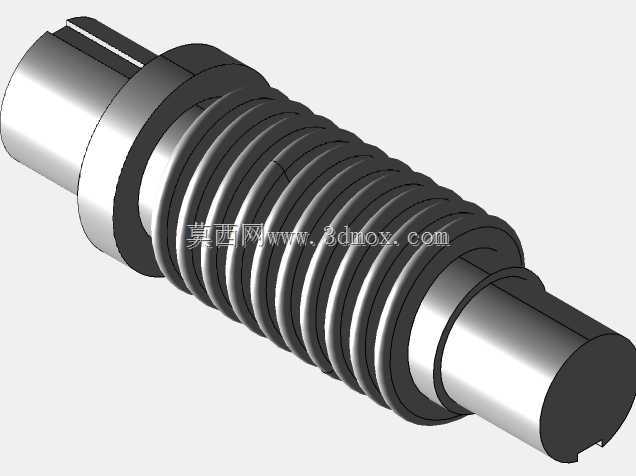

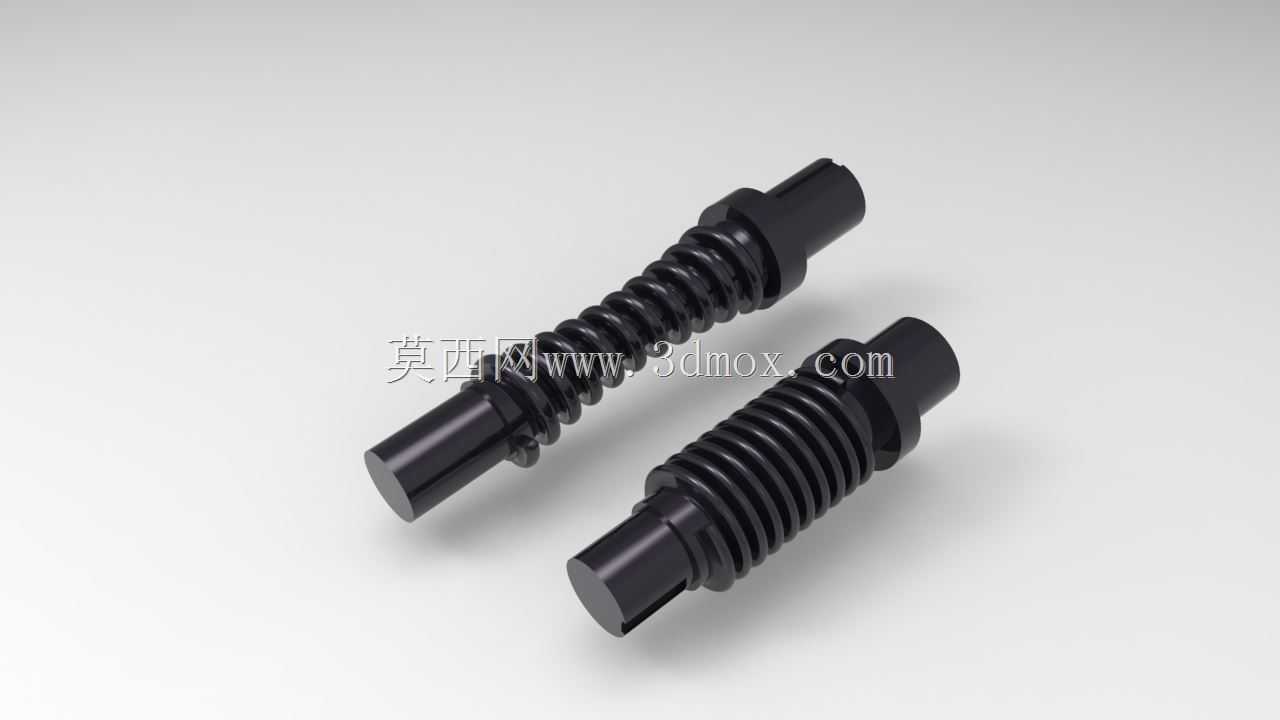

　　蜗杆轴采用一体化加工设计，两端预留的光轴段为轴承安装位，直径公差按照基孔制过渡配合选取，装配时可直接压入深沟球轴承内圈，轴肩位置做了退刀槽处理，既方便磨削加工时的砂轮退刀，也能保证轴承端面与轴肩紧密贴合，避免轴向窜动。蜗杆的齿部长度经过行程匹配计算，覆盖蜗轮的完整啮合包角，确保全行程传动过程中至少有2-3个齿同时参与啮合，分散齿面接触应力，提升组件的承载能力，齿根位置做了圆角过渡，减少应力集中，避免交变载荷下出现齿根断裂的失效问题。蜗轮部分的齿形采用与蜗杆参数共轭的渐开线修形，齿厚根据侧隙要求做了减薄处理，预留出热膨胀与润滑脂存储的空间，避免高速运转时因热胀出现卡齿，同时也能在齿面形成稳定的油膜，降低磨损速率。

　　蜗轮的轮毂部分设计有键槽，可通过平键与输出轴连接，传递额定扭矩，轮毂与轮缘的连接幅板做了等强度优化，在保证结构刚性的前提下尽可能降低转动惯量，减少启停过程中的冲击载荷。在安装边界方面，这套组件的中心距按照标准模数系列选取，适配常规的减速箱体安装孔位，蜗杆轴的伸出端长度预留了联轴器安装空间，轴端做了倒角处理，方便装配时的导向导入，蜗轮的安装端面与轴孔的垂直度公差控制在7级精度范围内，保证装配后蜗轮的齿面与蜗杆轴线的垂直度符合啮合要求，避免出现偏载导致的局部齿面过度磨损。实际应用中，这类组件通常安装在封闭的减速箱体内，齿面采用锂基脂润滑或者浸油润滑，日常维护时只需定期检查润滑脂状态、补充润滑即可，相比齿轮传动的多级减速结构，

　　单级蜗杆蜗轮就能实现10-80的大传动比，整体结构更加紧凑，占用的安装空间更小，非常适合对安装体积有严格限制的小型设备。设计过程中还针对不同工况做了参数适配，比如用于分度机构的高精度场景时，会将齿侧间隙控制在更小的范围，提升传动精度；用于重载起重场景时，会适当加大齿根圆角、提升齿面硬度，增强承载能力与抗冲击性能。齿面的粗糙度要求控制在Ra1.6以下，降低啮合过程中的摩擦阻力，减少发热与磨损，延长组件的使用寿命。在建模过程中，蜗杆的螺旋齿面通过螺旋扫描特征生成，齿形轮廓严格按照模数、压力角、头数参数绘制，确保齿形的准确性；蜗轮的齿面则通过布尔运算切除生成，与蜗杆做啮合干涉检查，确保装配后两零件无干涉，啮合接触斑点分布在齿面中部位置，符合传动精度要求。两端的轴承位同轴度公差按照6级精度控制，避免装配后蜗杆出现偏摆，导致啮合间隙不均匀、传动噪音过大的问题。轴端的卡簧槽设计用于安装轴用弹性挡圈，对轴承进行轴向定位，防止运转过程中轴承出现轴向窜动，影响传动稳定性。
