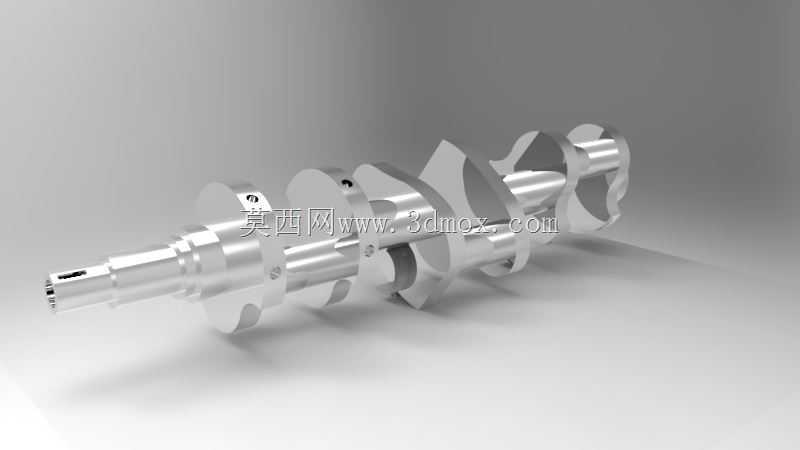

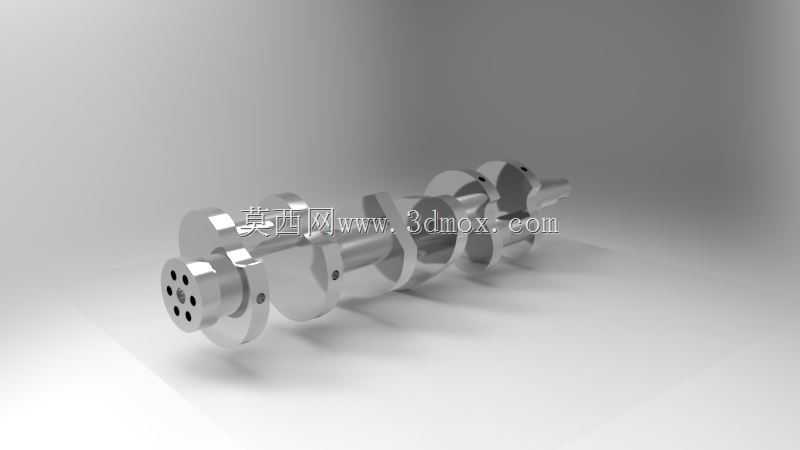

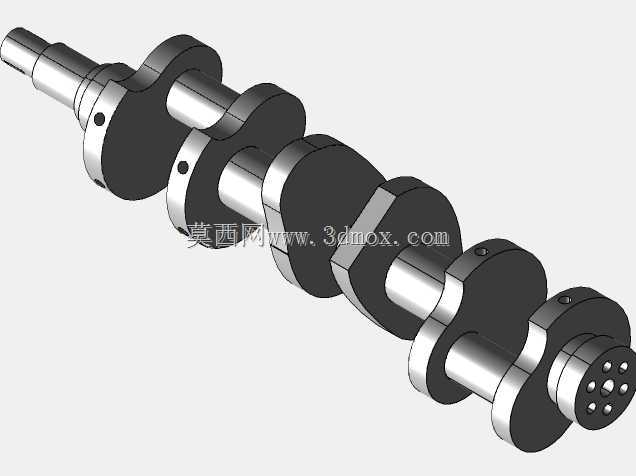

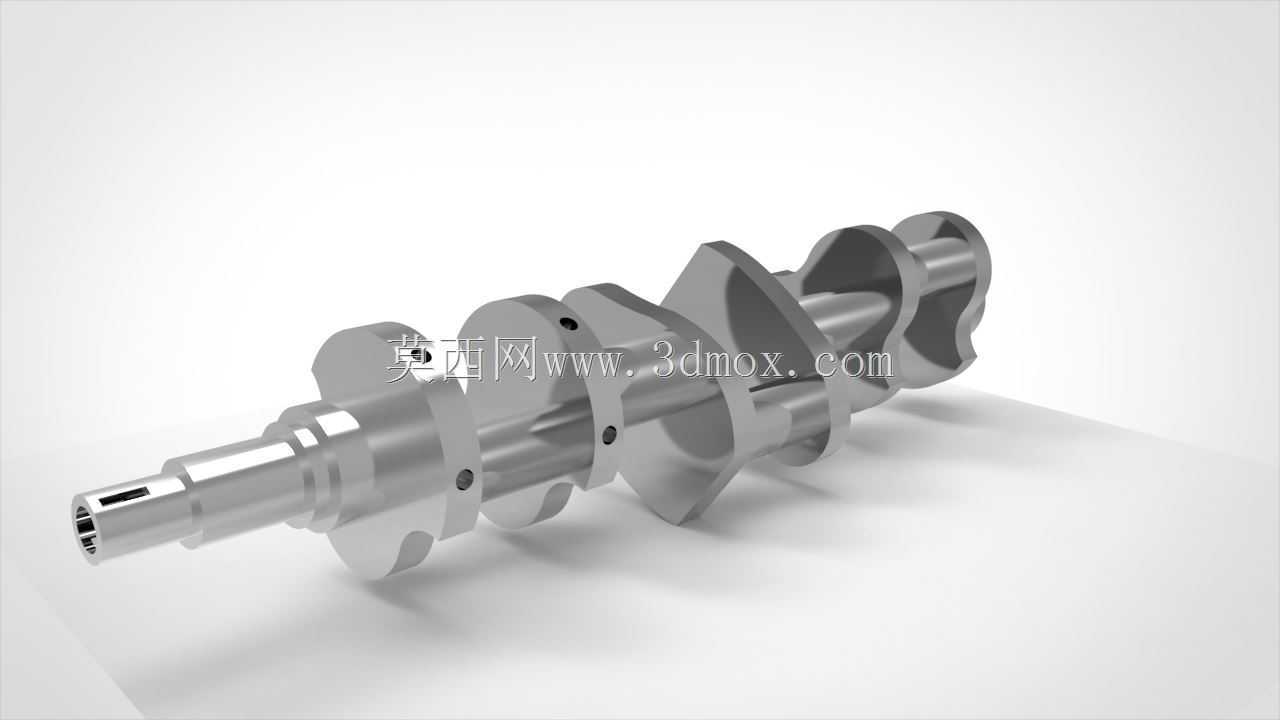

内燃机核心传动曲轴结构三维数模

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，其结构设计直接决定整机的动力输出平顺性、运行可靠性与服役寿命。这款曲轴的整体结构采用全支撑式布局，相邻曲柄臂之间均设置主轴颈支撑位，能在高转速工况下有效降低曲柄臂的弯曲变形量，适配四缸及以下排量的车用、小型工程机械用内燃机动力单元。从结构细节来看，主轴颈与连杆轴颈均采用等强度过渡圆角设计，避免轴颈与曲柄臂连接位置出现应力集中，长期承受交变冲击载荷时不易萌生疲劳裂纹；轴颈表面预留有高精度加工余量，建模时严格按照磨削工艺的公差带要求设置尺寸基准，后续生成工程图时可直接标注形位公差要求，满足量产加工的图纸输出需求。

　　曲柄臂的外形采用优化后的扇形配重结构，建模过程中通过质量属性配平计算，将各缸往复运动件的旋转惯性力进行一阶、二阶平衡抵消，减少整机运行时的一阶二阶振动，降低发动机悬置的隔振负载。曲轴前端的轴段设置有键槽与油封安装轴颈，可用于安装正时齿轮、皮带轮以及曲轴前油封，安装边界尺寸严格匹配常用内燃机前端轮系的布局要求，不会与正时罩盖、水泵壳体等周边附件产生运动干涉；后端设置有法兰连接面，用于固定飞轮总成，法兰端的螺栓孔位置度按照H7级公差基准设置，保证飞轮安装后的动平衡精度符合高速运转要求。油道设计采用斜向贯穿式布局，从主轴颈表面的进油口通过斜油孔连通至各连杆轴颈表面，建模时完整还原了油道的孔径、倾斜角度以及孔口倒角结构，

　　可直接用于油路流通仿真分析，验证不同转速下润滑油的流量分配是否满足轴颈润滑需求，避免出现轴瓦干磨故障。在实际装配场景中，该曲轴的主轴颈直径、连杆轴颈直径、曲柄半径、轴向定位尺寸均严格对应量产机型的安装边界，可直接装入对应缸体的主轴承座中，配合轴瓦、止推片完成曲轴组件的装配，无需额外修改安装位尺寸。从设计思路层面，建模时优先保证各运动部件的运动间隙符合工程实际，连杆轴颈的回转半径严格对应活塞行程参数，活塞在上止点、下止点位置时不会与气缸盖、曲轴箱产生运动干涉；曲柄臂的旋转包络线也做了完整的干涉检查，确保曲轴运转时不会碰到缸体内壁、机油泵壳体等周边固定部件。针对不同的应用场景，该结构可通过调整曲柄臂配重质量、

　　轴颈直径适配不同排量的汽油机、柴油机动力单元，也可经过局部结构修改后用于空气压缩机、往复式泵等需要将旋转运动转化为往复直线运动的通用机械设备中。模型的各特征均采用参数化建模方式搭建，修改关键尺寸参数即可快速生成不同规格的曲轴变体结构，大幅缩短同系列产品的设计迭代周期，结构细节完整覆盖了从毛坯锻造到机加工全流程的工艺特征，包括中心孔、油孔堵头安装位、动平衡去重槽等容易被忽略的细节结构，可直接用于教学演示、结构仿真、装配工艺验证等多个工程场景。
